Рис. 76. Закрепление волоска:

1 — неправильное; 2— правильное

Точки закрепления обоих концов будут расположены правильно, если они находятся на одном уровне. Внутренний конец волоска не должен иметь смещений относительно плоскости волоска.

Наружный виток волоска вблизи колонки выгибается таким образом, чтобы при перемещении градусника волосок не прижи­мался к его замку или штифту.

Рис. 77. Тонкий пинцет для работы с волоском

Перемещение («игра») воло-ска в замке или штифтах градус­ника должно быть одинаково с обеих сторон и независимо от по­ложения градусника.

Для работы с волоском применяют наиболее тонкие пинцеты (рис. 77).

Волосок Бреге.Колено волоска Бреге чаще всего выгибает сам мастер. Чтобы правильно изогнуть волосок, необходимо пер­вый его виток несколько отодвинуть в сторону, затем, крепко за­жав пинцетом первый виток в таком месте, чтобы было обеспечено 2/з оборота первого витка, отгибают первое колено волоска, слегка нажимая о твердую деревянную пластинку. Затем волосок пере­ворачивают и проделывают аналогичную операцию с другой стороны (рис. 78), после чего волосок приобретает окончательную форму.

Высота колена волоска Бреге зависит от высоты моста ба­ланса. Колено волоска должно быть на такой высоте, чтобы оставалось достаточное расстояние для всей плоскости волоска между балансом, замком градусника и центральным колесом. В остальном установка и работа с волоском Бреге производится так же, как и с плоским волоском.

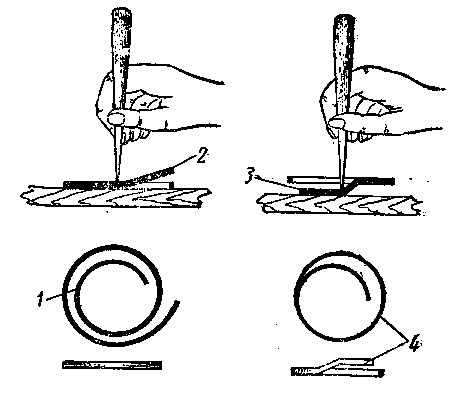

Рис. 78. Изгиб первого витка волоска Бреге:

1 — вытягивание первого витка; 2 —изгиб первого колена; 3 — изгибвторого колена; 4— волосок Бреге в готовом виде

Выправление и подбор волоска. Часто приходится выправлять изогнутый или смятый волосок. Правку волоска нужно начинать с внутреннего витка. Если волосок погнут до половины своего диаметра, то его необходимо вытянуть пинцетами в прямую ли­нию, после чего вновь свернуть один виток за другим по всей плоскости (рис. 79). Опытные мастера выравнивают волосок, не растягивая его двумя пинцетами. Выравнивают волосок на стек­лянной пластинке, а для лучшей видимости подкладывают под пластинку белую бумагу.

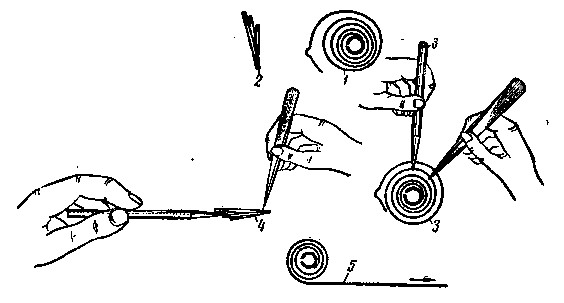

Рис. 79. Выправление согнутого волоска:

1 — горизонтально согнутый волосок; 2— вертикально согнутый вЬлосок; 3 —выравни­вание волоска горизонтально; 4 —выравнивание волоска вертикально; 5— вытянутый виток; 6— чурка

Все витми волоска в радиальном направлении должны отстоять друг от друга на одинаковом расстоянии.

Просветы в исправленных витках должны точно равняться расстоянию между исправными внутренними витками. При колебании баланса витки не должны касаться друг друга; при этом все витки должны быть расположены точно в одной плоскости. Волосок необходимо установить на мосту баланса и окончательно выровнять.

Рекомендуется поставить баланс на циркуль (восьмерку) вместе с волоском и, вращая баланс, проверить работу волоска.

Чтобы распустить спутанный волосок, следует обязательно снять его с колонки и с внутренней стороны иголкой провести по виткам по направлению к наружному витку.

Волосок, хотя бы слегка покрытый коррозией, следует заме­нить. Если нет нового, то прежний прогревают в масле, а затем чуркой аккуратно снимают слой коррозии.

При подборе нового волоска необходимо прежде всего укрепить подобранный волосок на балансе, закрепив его в колодке, или сделать из воска шарик диаметром около 1 мм,закрепить шарик на цапфе баланса, внутренний же конец волоска нужно укрепить на шарике. Затем, захватив пинцетом волосок, на расстоянии при­мерно меньше полуоборота до наружного конца, тянуть полосок кверху, пока баланс не подымется. Если баланс тяжел, подбирают такой волосок, чтобы высота конуса равнялась диаметру баланса. Если баланс относительно легок, то подбирают такой волосок, чтобы высота конуса была наполовину больше диаметра баланса. При этом учитывается, что волосок после укрепления его на ко­лонке должен иметь в запасе не менее полуоборота. Если мастер считает, что волосок соответствует балансу, он укрепляет его на колодке. Для этого волосок снимают с шарика, а шарик с цапфы, отламывают требуемое количество витков с расчетом свободного размещения колодки, выгибают внутренний конец волоска и за­крепляют его в колодке.

Рис. 80. Закрепление спирали в ко­лодке

Для закрепления волоска в колодке необходимо иметь пятигранный запиленный стер­жень (на него надевают ко­лодку), одна из граней кото­рого попадает в разрез колод­ки и не дает ей вращаться во время вставки штифта. На штифте делают плоскую лы-ску, которая обеспечивает во­лоску место в отверстии ко­лодки. Волосок вводят одновременно со штифтом (рис. 80), при этом внутренний конец должен прилегать к колодке. Штифт следует плотно вставить и от­резать его недалеко от колодки, затем пинцетом довести конец штифта до уровня со стенкой колодки, а выступающий с противо­положной стороны конец штифта отрезать у самой стенки колодки, не задевая волоска. Для удоб­ства рекомендуется указанный конец штифта заранее надрезать. Резать штифт можно лезвием без­опасной бритвы или откусывать пинцетом-кусачками (рис. 81).

Рис. 81. Пинцет-кусачки

Волосок укрепляют на балан­се. Для регулировки периода ко­лебаний баланс ставят на стекло часов против секундной стрелки (рис. 82), резким движением от руки приводят баланс в колеба­тельное движение и, пропустив несколько первых колебаний, на­чинают счет, следя за секундной стрелкой часов и за балансом.. Баланс должен сделать 150 двойных колебаний в минуту. Воло­сок, оказавшийся значительно слабее или сильнее требуемого, укорачивают или удлиняют, передвигая пинцет, и продолжают ис­пытание тем же способом. Если на десятую секунду баланс бу­дет делать 25 двойных колебаний, волосок считается вполне при­годным, при условии, что у него остается запас не менее полуоборота. Затем укрепляют волосок в колонке и устанавливают его на мосту баланса.

Рис. 82. Проверка спирали по секундной стрелке

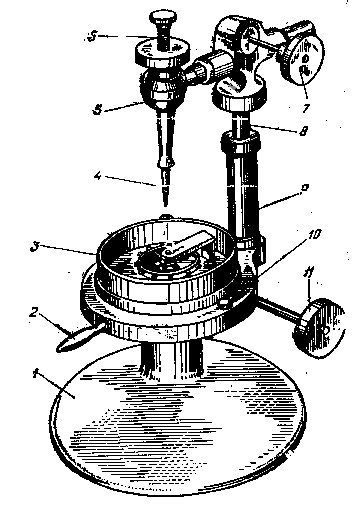

Рис. 83. Вибрационная машинка:

1 — основание; 2 —ручка; 3 —стеклянная крышка; ! 4 —пинцет; 5 — кронштейн; 6 —головка; 7 — винт . с головкой; 8 —держатель; 9 —стойка; 10 —подвиж­ный стол; 11— микрометренный винт
