Спицы цапф-машины бывают двух видов (рис. 104) 1 — спица снабжена у самого края поверхности обратными центрами от 0,1 до 0,3 мм,это дает возможность обрабатывать тонкие цапфы, выдвигаемые из-за края спицы острым боком резца; 2— спица, у которой у самого края поверхности имеются по окружности сквозные отверстия, в которые входит с очень малым люфтом .цилиндрическая шейка цапфы.

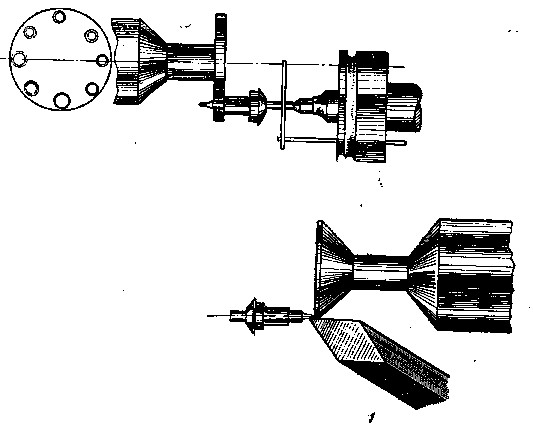

Рис. 104. Обточка цапф на цапф-машине:

1 — крепление цапфы на спице с наружной канавкой; 2— крепление цапфы на спице со сквозными отверстиями

После изготовления и вставки оси баланса закрепляют ниж­нюю накладку, регулируют вертикальный люфт баланса и шли­фуют камнем пятку цапфы. Далее, закрепив верхнюю накладку и градусник, еще раз окончательно проверяют вертикальный люфт и отполировывают воронилом пятки цапф, после чего проверяют биение и перевес баланса. Затем закрепляют двойной ролик, как указано выше, но так, чтобы эллипс находился как раз в центре перекладины баланса.

Работу баланса в механизме проверяют без волоска и опре­деляют точку, где необходимо закрепить волосок так, чтобы при незаведенной пружине анкерная вилка стояла бы точно посере­дине между ограничительными штифтами.

При закреплении готовой оси иногда обнаруживается, что ось очень сильно закалена. В этом случае ее необходимо отпустить до соломенного цвета, но с тем, чтобы не задеть цапфы огнем; ось вставляют в циркуль (восьмерку) и держат над маленьким огнем (рис. 105).

Рис. 105. Нагрев готовой оси баланса

В механизме анкерного хода обычно применяют двойкой ро­лик. Иногда попадают в ремонт часы, имеющие баланс с одинар­ным роликом, поэтому о таком ролике следует сказать особо.

Одинарный ролик баланса. Если одинарный ролик сидит на оси недостаточно плотно, его можно закрепить шеллаком. Необ­ходимо проверить, чтобы ролик был хорошо отцентрован и что­бы в каком-нибудь месте не уходил в сторону или вверх. Боковая поверхность ролика и колье вилки должны быть хорошо отполи­рованы.

Если копье задевает заролик и если на ролике имеются риски-, это нужно устранить, отполировав ролик.

Если ролик имеет настолько большое отверстие, что закрепле­ние его шеллаком не дает .нужных результатов, в этом случае можно отверстие ролика стянуть при помощи пуансона. Для этого следует вынуть эллипс и отпустить ролик до темно-синего цвета, взять пуансон с коническим концом, в котором имеется отверстие, и вставить в него направляющий штифт. Штифт вводится в отвер­стие ролика и выходит с обратной стороны наружу. Затем ролик кладут на наковальную (нитбанк) над отверстием, равным диа­метру штифта, и ударом по пуансону стягивают отверстие. Ролик должен надеваться на ось с небольшим натягом.

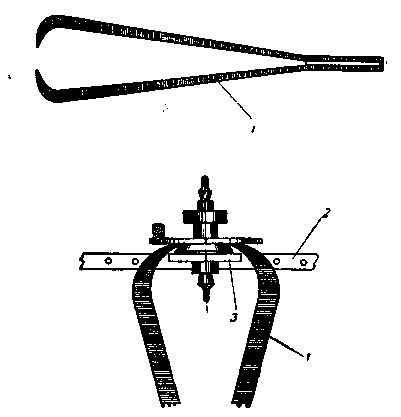

Рис. 106. Пинцет для снятия двойного ролика:

1 — пинцет; 2 — баланс; 3 —перекладина

Двойной ролик.Указанный выше способ закрепления одинар­ного ролика также относится и к двойному ролику. Двойной ролик следует снимать специальными пинцетами (рис. 106).

Чтобы определить, плотно ли закреплен ролик на оси баланса, необходимо пинцетами ухватить боковую сторону импульсного ролика и попытаться повернуть его в ту или другую сторону. Если нижний предохранительный ролик помят и выправить его невоз­можно, следует снять эллипс, отрезать предохранительный ролик или сточить его на токарном станке.

Для изготовления ролика берут латунный пруток, по диаметру несколько больший, чем ролик, просверливают отверстие так, чтобы обеспечить плотную посадку на ось баланса. Затем про­сверливают отверстие в том месте, где должен быть вырез, наде­вают заготовку на державку и закрепляют шеллаком. После этого обтачивают заготовку на токарном станке. Требуемый вырез ро­лика образуется во время обточки.

Обтачивать предохранительный ролик нужно заостренным лез­вием грабштихеля. Ролик должен быть тщательно отполировав и иметь совершенно плоский бортик без завалин.

Сняв ролик с державки, надевают его на ось баланса, при этом центр выреза ролика должен быть расположен точно против эллипса. Ролик вставляют от руки и окончательно доводят легким прижимом пинцета. Затем ролик при необходимости приклеивают шеллаком. После этого следует поставить баланс в механизм и проверить, попадает ли копье в центр ролика и выдержан ли надлежащий зазор между ограничительными штифтами, копьем и роликом.

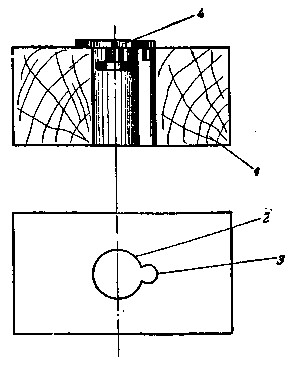

Рис. 107. Приспособление для вы­равнивания двойного ролика: 1 — деревянная подставка; 2 — отверстие для предохранительного ролика; 3 —отвер­стие для эллипса; 4 —двойной ролик

Если предохранительный ролик немного помят, его можно вы­ровнять на токарном станке: увеличить длину копья и соответст­венно углубить предохранительный вырез. Обточку на токарном станке производят очень осторожно, чтобы грабштихелем не зава­лить углы выреза.

Если верхняя часть ролика погнута, снимают ролик, ставят его на пластину из твердого дерева, в которой должно быть отверстие, куда бы плотно входил предохранительный ролик. Затем горячей иглой прожигают место для эллипса и, поставив ролик, выравнивают его, прижимая плоским молотком или пуан­соном (рис. 107).

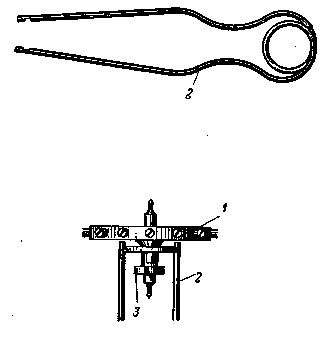

Рис. 108. Приспособление для за­крепления шеллаком двойного ро­лика и эллипса:

1 — баланс; 2 —щипцы; 3– — двойной; ролик
