Цапфу изготовляют из кусочка тонкой рояльной струны и, слегка опилив ее на конус, вставляют от руки в отверстие хотя бы до половины. Затем осторожно вставляют деталь в отверстие наковальни и ударяют молоточком по ручным тисочкам, в кото­рых закреплена струна. Лишний конец струны отрезают кусач­ками, оставляя конец, равный длине цапфы с некоторым припус­ком. Затем при помощи мелкозернистого камня (эльштейна) шлифуют и полируют пятку цапфы, поворачивая как ось, так и камень из стороны в сторону. Потом цапфу обтачивают на спице цапф-машины (рис. 98).

Следующая операция — доводка цапфы по диаметру до над­лежащего размера на спице цапф-машины бархатным напильником и полировка ворони лом (рис. 99). В спице цапф-машины имеется несколько канавок различной глубины. Цапфу уклады­вают в одну из них так, чтобы она выступала немного выше верх­ней плоскости спицы.

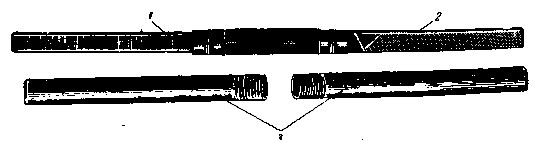

Рис. 99. Бархатный напильник и воронило:

1 — бархатный напильник; 2 —воронило (полирфайль); 3 —футляр

На рис. 100 показано правильное положение цапфы в канавке спицы и неправильное, где цапфа выступает значительно выше плоскости спицы. В последнем случае возникает опасность выпада детали, кроме того, противоположная цапфа в задней спице может сломаться.

Рис. 100. Положение цапф на спине цапф-машины:

1 — правильное; 2— неправильное

Доводят цапфу на цапф-машине не спеша. Мастер слегка на-, жимает «а цапфу в тот момент, когда он поворачивает баланс на себя при движении бархатного напильника от себя.

При окончательной доводке цапфы необходимо проверять ее по отверстию в камне, чтобы не сделать цапфу тоньше требуемого размера.

После окончательной доводки определяют высоту цапфы. Если цапфа окажется длинной, ее укорачивают точильным кам­нем, смазанным маслом: при этом пятку цапфы делают овальной и отполировывают воронилом.

Изготовление новой оси баланса. Наряду со вставкой цапфы в ось баланса, зачастую приходится изготовлять новую ось. Но раньше, чем перейти непосредственно к изготовлению оси баланса, следует провести ряд операций, обеспечивающих высокое качество узла баланса и связанных с ним деталей.

Рис. 101. Последовательность обточки оси баланса:

1 — заготовка отрезана от прутка; 2— обточен уступ для посадки баланса; 3— об­точен уступ для посадки волоска; 4 — обточен уступ двойного ролика; 5 — обточены нижние и верхние шейки и цапфы

Вначале необходимо снять с моста баланса накладку и гра­дусник, проверить состояние накладок и накладных камней, при­вести их в порядок. Затем нужно проверить место в платине, где монтируется мост баланса, и проверить сам мост, особенно там, где находятся ножки. Неровности следует зачистить мелким бархатным или полубархатным напильником или штихелем, но очень осторожно и аккуратно, чтобы не попортить гальваническое покрытие платины. Необходимо закрепить плотно мост на платине и проверить, не согнут ли он вверх или вниз; при необходимости выровнять его. Затем нужно проверить состояние нижних и верх­них камней, а при необходимости заменить их, проверить состоя­ние винтов накладок и их гнезда. И уже после всех проделанных вышеуказанных операций следует удалить старую ось баланса.

Рис. 103. Опускание двойного ролика пинцетом:

1 — пинцет; 2 — баланс; 3 — пуансон; 4— катушка

Рис. 102. Пуансоны:

1 — р.абочая часть пуансона плоская для закрепления оси баланса на латунной перекладине; 2— рабочая часть пуансона овальная для закрепления оси ба­ланса на стальной пере­кладине

Удаление старой оси баланса. Эту операцию можно делать несколькими способами:

1) обточить на токарном станке нижнюю часть фаски запле-чика, на котором насажен двойной ролик так, чтобы не задеть перекладину баланса. После обточки баланс поставить на плоский гладкий пуансон с отверстием, закрепленный в тиски; и легким ударом молотка по оси выбить ее из баланса;

2) обточить верхнюю часть, т. е. место закрепления оси ба­ланса. Обтачивать нужно медленно и аккуратно, чтобы не задеть перекладину баланса, а затем поставить баланс на наковальню (нитбанк) и, слегка ударяя молоточком по оси, выбить ее.

Для определения длины оси без цапф следует плотно закрепить мост баланса и измерить высоту нутромером, а для определения длины оси с цапфами определить наружный размер кронциркулем. Остальные размеры оси баланса мастер определяет обмером заме­няемой (старой) оси.

Последовательность обточки оси баланса показана на рис. 101. Обычно дсь изготовляют из стали-серебрянки диаметром 2 — 2,5 мм.

Уступ оси, входящий в отверстие перекладины баланса, нужно обтачивать так, чтобы баланс плотно надевался от руки к дово­дился легким ударом молотка по пуансону. При этом отверстие в пуансоне должно быть немного больше диаметра уступа оси; пуансон внизу должен быть плоским.

Высота уступа должна быть немного больше толщины пе­рекладины баланса.

Для закрепления оси в латунной перекладине баланса применяют пуанеон с плоским кон-, цом рабочей части 1(рис. 102), а в стальной перекладине — пуан­сон с овальным концом 2.В обоих случаях ось закрепляют легки­ми ударами молотка по пуансону.

Уступ для колодки волоска должен иметь небольшой конус снизу вверх, чтобы колодку волоска можно было надеть без больших усилий.

Место для посадки двойного ролика также должно быть обто­чено немного на конус, чтобы ролик входил на ось плотно от руки и вплотную доходил до упора. Ролик доводят до конца уступа с некоторым усилием плоской боковой стороной пинцета (рис. 103).

Чтобы баланс и двойной ролик садились плотно на свои места, необходимо сделать неглубокую подточку (на рис. 101 подточка показана пунктиром). Основания цапф должны иметь овальную форму в виде раструба.

Обтачиваемые цапфы должны быть одинаковой длины, а диа­метр цапф должен соответствовать отверстиям в камнях для цапф осей баланса. Обтачивают цапфы вчерне с припуском под шли­фовку на токарном станке, а полируют на цапф-машине.
