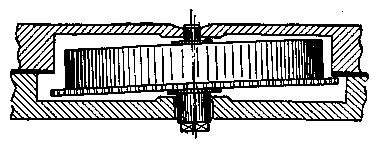

Рис. 136. Перекос барабана
Барабан в собранном виде не должен иметь перекоса в посадочных местах платины и моста (рис. 136). Барабан должен свободно вращаться на своем валу, но при этом не должен иметь больших зазоров как радиальных, так и осевых. При излишнем радиальном люфте разработанное отверстие следует стянуть специально подобранным по размеру отверстия пуансоном с внутренней выточкой. Стягивать отверстие нужно с внутренней стороны барабана,но так, чтобы не сместить отверстие в сторону. При этом наковальня должна быть исключительно гладкой. Если зазор большой и стягиванием отверстия устранить указанный недостаток нельзя, то в отверстие необходимо вставить футер. Для этого в барабане разверткой увеличивают диаметр отверстия, которое нужно снаружи и внутри немного раз-зенковать. Затем берут латунный пруток, по диаметру несколько больший отверстия барабана, и просверливают в нем отверстие. Лишний кусок латунного прутка отрезают лобзиком. Полученную втулку надевают на державку и обтачивают на токарном станке, придав ей цилиндрическую форму с очень малым конусом. Футер с одной стороны должен быть плоским, а с другой иметь выточку для заклепки.
Длина футера должна быть заранее точно определена по барабану. Футер вставляют с внутренней стороны, но так, чтобы он плотно входил от руки больше чем на половину своей длины. Затем, положив барабан на деревянную планку твердой породы (бук, дуб), осаживают футер, легко ударяя молотком по плоскому пуансону. После этого, закрепив в тисках круглую гладкую наковальню, устанавливают на ней барабан внутренней стороной, на выточку футера ставят полукруглый пуансон и легко ударяют по нему молоткам.
После запрессовки футера разверткой доводят отверстие до необходимого размера. Чтобы отверстие не получилось коническим, его разворачивают с двух сторон, при этом отверстие необходимо чаще проверять по валу: вал барабана должен входить в отверстие свободно и иметь небольшой зазор.
В тех случаях, когда после исправления или футеровки барабананарушаются радиальные и осевые зазоры и барабан на валу бьет, исправление можно произвести перестановкой крышки. Эту операцию следует проделать несколько раз, пока барабан не будет выровнен. Если нет осевого зазора, нужно нижний конец вала упереть во что-нибудь твердое и сверху слегка нажать на барабан, чтобы появился надлежащий люфт (рис. 137).
При необходимости увеличить осевой зазор вала нужно перевернуть крышку и вставить ее в барабан без валика. Затем поставить сверху валик барабана, слепка надавить на валик указанным выше способом. Отверстие в крышке барабана исправляют и проверяют так же, как и в барабане, т. е. способом стягивания пуансоном или вставкой футера.
Если крышка держится в барабане слабо или, наоборот, не входит в него, необходимо:
1) при слабо сидящей крышке сузить отверстие в барабане, т. е. выточку для крышки, для чего, слегка нажимая воронилом по периметру кромки барабана, обеспечить плотное закрывание крышки в барабане (рис. 138);

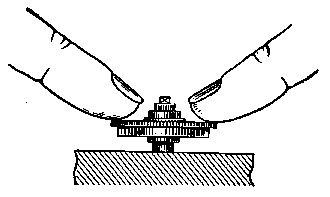

Рис. 137. Способ получения люфта в узле вала барабана
Рис. 138. Уменьшение диаметра выточки в барабане для закрепления крышки:
1 — барабан; 2 — выточка для посадки крышки барабана; 3 —воронило
2) если крышка не входит в барабан, следует пройти резцам по окружности выточки отверстия с внутренней стороны барабана до обеспечения плотной посадки крышки.
Рис. 139. Измерение барабана штангенциркулем:
1 — измерение внутреннего диаметра; 2 —измерение глубины; 3 —из-мерение толщины
Рис. 140. Щипцы для выдавливания
крючка в стенке барабана:
1 — винт, выдавливающий крючок;
2 — винт-регулятор; 3— выступ с канавкой
для крючка
При необходимости подбора нового барабана или крышки мастер определяет размеры по месту. Для более точной и удобной работы рекомендуется пользоваться штангенциркулем (рис. 139).
При подборе барабана нужно стремиться к тому, чтобы крышка барабана не упиралась в часовое колесо и в платину, а барабан — в центральное колесо; боковые стенки барабана не касались зубьев переводного колеса; зубья барабана имели хорошее зацепление с трибом центрального колеса.
Рис. 141. Способ вставки крючка барабана на резьбе:
1 — барабан; 2— заготовка для крючка барабана
Рис. 142. Прорезь в стенке барабана для крючка пружины
Если в барабане притупился крючок, его исправляют ножовкой. Если крючок сломан, то для его восстановления применяют три способа.
1. Крючок выдавливают в стенке барабана специальными щипцами (рис. 140).
2. В баковой стенке барабана просверливают отверстие, нарезают в нем резьбу и с внутренней стороны барабана снимают заусенцы. Отверстие должно быть точно посередине высоты барабана, т. е. между дном его и крышкой. Затем нагортовывают латунную проволоку, нарезают на ней резьбу и ввертывают в барабан (pиc. 141) настолько глубоко, чтобы высота крючка лишь немного превышала толщину пружины, после чего крючок припаивают. Наружный конец проволоки отрезают напильником — ножовкой, заравнивают напильником заподлицо со стенкой барабана. 3. В более крупных часах рекомендуется на внутренней стенке барабана прорезать место для крючка (рис. 142) не глубже проточки, на которую ложится крышка. Для этого нужно сделать грабштихелем риску, а затем трехгранным бархатным или полубархат-ньгм напильнико,м сделать углубление. Окончательно углубление подправляют ножовкой осторожно и неглубоко.
При сломанном винте в вале барабана, когда остаток его выступает наружу, следует (не повредив на вале квадрата) сделать шлиц (как в головке винта) и отверткой вывернуть его. Если указанным способам сломанный винт не удастся, вывернуть, тогда рекомендуется острым углом штихеля надавить сбоку на сломанный винт и вывернуть. Если и этот способ не даст результатов, необходимо высверлить сломанный винт, не повредив резьбу в вале. Если сломанный винт не поддается сверлению, вал нужно отпустить. При всех указанных способах необходимо вал положить в масло и хорошо прогреть, чтобы ,масяо заполнило все поры резьбы винта. Если крючок на валу барабаназатупился или его конец надломлен, следует в первую очередь надрезать крючок в глубине ножовкой. Если этим способом исправить крючок не удается, следует сделать новый крючок, для чего:
