Сохраним его как Е_08. Далее на листе необходимо выполнить заголовок расчета:

«Вес кольца в сечении трапеция».

Просто меняем надпись в заголовке. Далее просто меняем надписи в исходных данных и надписи в результатах расчета. Для облегчения программирования используем фрагменты уже разработанной программы по расчету веса о объема усеченного конуса, и по объему цилиндра. Далее ведем сам расчет: Расчитаем усеченный конус.

Расчитаем по другому варианту расчета @012.: Высота усеченного конуса Е6=(B11-B9)/2..

Высота полного конуса Е4=B5*E6/(B5-B7).. Высота срезанной верхушки конуса Е5=E4-E6..

Площадь основания: D9=B5*B5*ПИ/4.. Площадь основания верхушки: D10=B7*B7*ПИ/4..

Объем полного конуса: Е9=D9*E4/3.. Объем отсеченной верхушки: Е8=D10*E5/3..

Объем усеченного конуса как разность объемов полного конуса и срезанной верхушки:

Е11=E9-E8.. Расчеты объемов дисков смотри в разделе Вес круглого бруса.

Объем диска с наружным диаметром: Е13 =B9*B5*B5*ПИ/4..

Объем диска с внутренним диаметром: Е14=B11*B7*B7*ПИ/4..

Объем кольца считаем: (Объем диска наруж. диам.+ двойной объем усеченного конуса ) минус объем диска отверстия. D4=(E13-E14)+E11+E11.. Далее объем умножаем на удельный вес материала.

@013.: Для наглядности выделим область ячеек G2-G9..K2-K9.. Щелкаем на значке объединения ячеек-

Смотри Рис. 02. Далее вставляем рисунок в эту область так же как вставляем рисунок в Word. Открыв в главном меню – подменю «Вставка» и далее иконку «Рисунок».

,,,,

Расчет кольца с широким наружным и узким внутренним краем производится аналогично..

Примечание:

Для пересчета веса бруса из стали на вес бруса из другого материала –

умножаем вес стального бруса на коэффициент из таблицы В-01.

К примеру алюминий легче стали. По расчету имеем массу стального бруса = 100 кг.

Если этот брус будет из алюминия, то его масса Ма = Мс*k.. Ма = 100*0,35032.. = 35,032 кг..

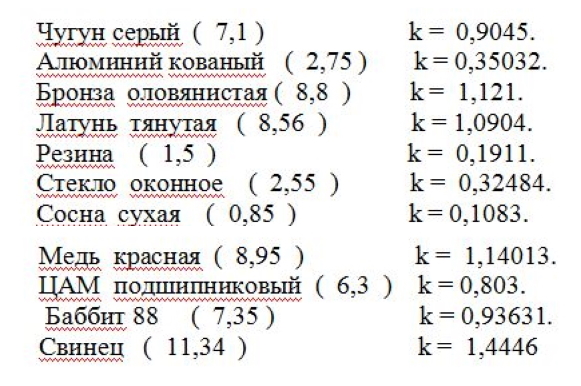

Рис. Таб. Перевод плотности.

< image l:href="#"/>

Вот выполнен первый блок расчетов «Вес». Для того, чтобы этими расчетами было удобно пользоваться – сделаем лист оглавления с именем «Оглавление Вес бруса».

@019. Лист «Оглавления»должен находиться в той же папке, что и листы расчета веса.

Желательно, чтобы расчетные листы все были закрытыми.

Лист «Оглавления» имеет две рабочие колонки ( смотри в ссылке ) и на рисунке.

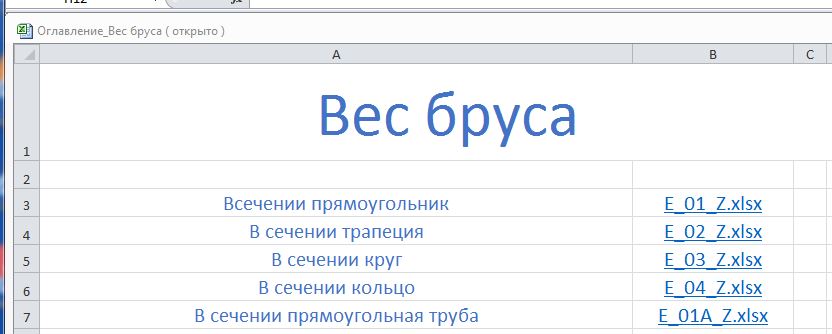

Рис. Экран Excel Оглавление.

,,,

,,,

В колонку «А» вписываем названия расчетов, в колонку «В» адреса ссылок на листы, где эти расчеты производятся. Для этого на листе откроем раздел «Вставка» смотри синюю стрелку.

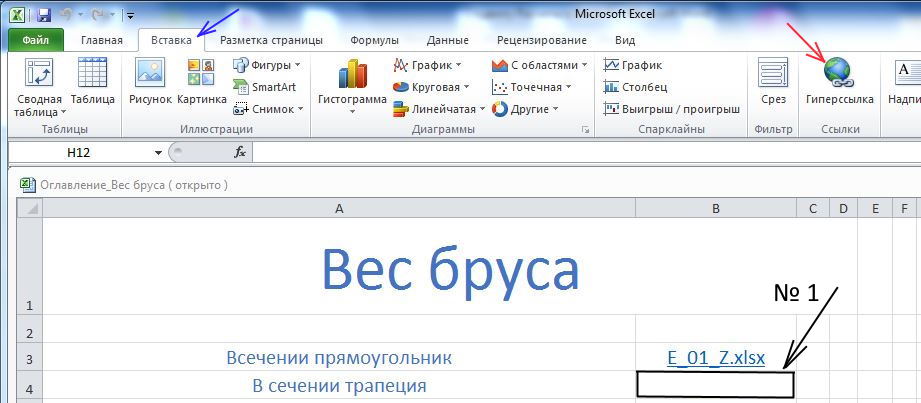

Рис. Экран Excel Гипер ссылка.

,,,.

,,,

Выбираем ячейку в колонке «В» щелкаем ( стрелка № 1 ).

В разделе «Вставка» щелкаем на «Гипер ссылку» смотри красную стрелку.

Появляется добавочное меню.

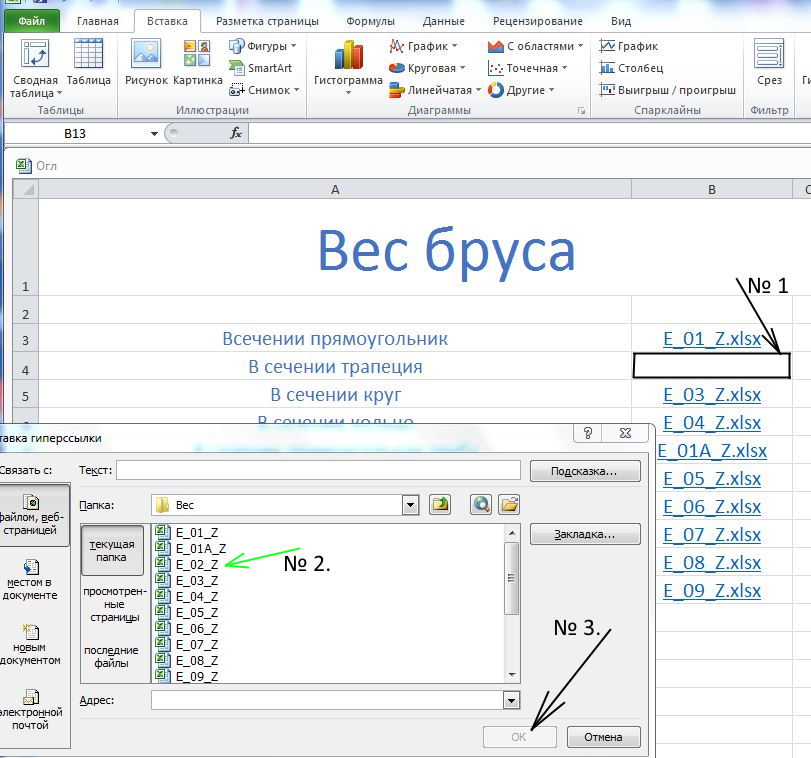

Рис. Экран Excel вставка гиперссылки.

,,,,

,,,,

В добавочном меню щелкаем на название необходимого листа расчетов – смотри зеленую сторелку № 2, затем на клавишу «ОК»– стрелка № 3. Таким образом – напротив наименования расчета в столбик «В»вставляем ссылки на расчетные листы.

Вставив все ссылки на расчетные листы – колонки» «А» и «В»выделим @002.

Откроем «Формат ячеек»– «Защита»– @003. Выберем защищенные ячейки.

При блокировании листа паролем @007.

Должна быть галочка в строке «выбирать защищенные ячейки» см. рис 5..

Отрезок на плоскости

Исходные данные:

Даны координаты концов отрезка:

Абсцисса x1 = 10; Ордината y1 = 20;

Абсцисса x2 = 50; Ордината y2 = 80;

Рис. Линия на плоскости.

,,,

Расчет:

Длина отрезка:

L= sqrt((x1-x2)*(x1-x2))+((y1-y2)*(y1-y2));

L= sqrt((10-50)*(10-50))+((20-80)*(20-80));

L= sqrt( 5200 ); L= 72,11102551…

Угол между осью Х-Х и отрезком:

U= arctan((y2-y1)/(x2-x1));

U= arctan( 60 / 40 ); U= 56,30993247…

……..

Запись программы в Exрcel

Первым делом откроем лист Excel по имени Е_00. ( Скачать из приложения ).

Сохраним его как Е 10. Далее на листе необходимо выполнить заголовок расчета:

«Линия на плоскости». Далее форматируем столбики как описано @002. @003. @004. @004А.

Выполняем защиту столбиков и сохраняем лист как Е 10. Затем сохраняем как Е 10_Z.

Проверим форматирование столбиков и защитим лист @007.

Примечание: Если Запись программы в Exрcel. такая краткая – значит ничего нового в программировании

этой программы ( листа ) нет. Если нужны подробности – скачайте по ссылке приложение. В приложении

есть открытые и закрытые листы. Открытые листы для рассмотрения подробностей. Закрытые листы –

для практических расчетов.
