Sn=d*d*Pii/4; Sn= 200*200*Pii/4; Sn= 31415,92654..

Sv=dv*dv*Pii/4..;

Sv= 100*100*Pii/4; Sv=7853,981634..

Q=7,85*(Sn-Sv)*L / 1000000..; Q=7,85*(23561,9449)*300 / 1000000..;

Q= 55,48838 кг…

Запись программы в Excel

Первым делом откроем лист Excel по имени Е_03. ( Скачать из приложения ).

Сохраним его как Е 04. Далее на листе необходимо выполнить заголовок расчета «Вес трубы».

Просто меняем надпись в заголовке. Затем меняем надписи в столбике исходных данных:

Надпись «Длина»оставим, в ячейке А7 пишем «Диаметр наружный»,

в ячейке А9 пишем «Диаметр внутренний»,

в ячейке А11 пишем «Удельный вес в т/куб.м.»,

@009. Выделяем ячейку Е5. Форматируем ее точно как ячейку D6.

Выделяем ячейку Е7. Форматируем ее точно как ячейку D6.

Проверяем чтобы в ячейке D6.; Е5, Е7 – Была снята защита, но стояла галочка «Скрыть формулы».

В ячейки Е5 и Е7 копируем формулу из ячейки D6. Для этого щелкаем на ячейке D6 – в строке формул

Появится формула из ячейки D6. Выделим ее курсором нажав левую кнопку и проведя по формуле.

Затем нажмем правую кнопку и на выпавшей табличке нажмем «Скопировать».

Выделим курсором ячейку Е5 левой кнопкой и поставив курсор на пустую строку формул щелкнем левой кнопкой – Затем щелкаем правой кнопкой – в выпавшей табличке щелкаем на иконке «Вставить». В строке формул появится скопированная формула из ячейки D6.

Точно так же копируем формулу в ячейку Е7.

Щелкаем на ячейке Е5 – в строке формул появится формула из ячейки D6 : =В5*В7*В7*В9*ПИ/4000000..

Заменяем в формуле В9 на В11 – Получится : =В5*В7*В7*В11*ПИ/4000000..

Щелкаем на ячейке Е7 – в строке формул появится формула из ячейки D6 : =В5*В7*В7*В9*ПИ/4000000..

Заменяем в формуле В7 на В9.; А В9 на В11 – Получится : =В5*В9*В9*В11*ПИ/4000000..

Ячейку результата D6. Меняем формулу: Щелкнем на D6 – в строке формул появится формула.

Меняем формулу на: =Е5-Е7 Ентер.

Проверяем правильность записей – расчетом с контрольными цифрами.

Если все правильно – сохраняем лист как Е 04. Затем сохраняем как Е 04_Z.

Включаем защиту листа Е 04_Z. Смотри @007.

Вес правильного шестигранника

Исходные данные:

Размер под ключ S = 100.

Длина бруса L = 300.

Плотность стали 7850 кг /куб. м.

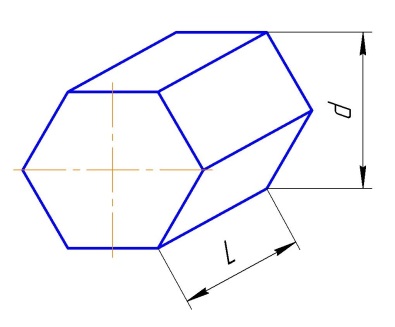

Рис. Шестигранник.

Расчет:

Q=7,85 * 0,866025403 * S * S *L / 1000000..;

Sp= 0,866025403 * S * S .. Площадь кв.мм.

Q=7,85 * 0,866025403 * 100 * 100 * 300 / 1000000..;

Q= 20,3949 кг…

Примечание: Программа для расчета веса шестигранника отличается от программы для круглого бруса

только отсутствием в формуле числа ПИ и введением коэф. = 0,866025403…

Вес прямоугольного треугольника

Брус.

В сечении прямоугольный треугольник.

Высота h = 200.

Основание b = 160.

Длина бруса С = 300.

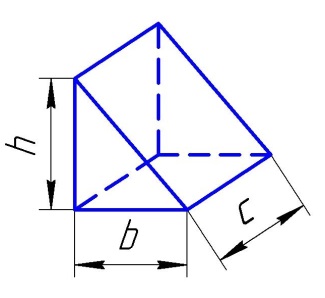

Рис. Прямоугольный треугольник.

Масса бруса в кг: Q = 7,85 * b * h* С / 2000000..;

Q=7,85 * 200 * 160 * 300 / 2000000..;

Q= 37,68 кг…

Примечание: Программа для расчета веса прямоугольного треугольника отличается от программы

для прямоугольного бруса только введением коэф. = 0,5…

Вес треугольника с разными сторонами

Брус – в сечении треугольник.

Сторона a = 200.

Сторона b = 160.

Сторона c = 140.

Длина бруса h = 300.

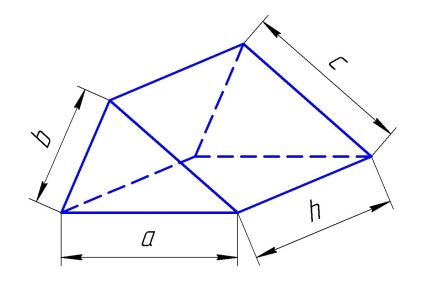

Рис. Разносторонний треугольник.

Расчет:

Материал – сталь q = 7,85 т / куб.м.

Расчет:

.x=(b*b+c*c-(a*a))/(2*b*c)..;

.x=((160*160+140*140-(200*200))/(2*160*140)..;

.x= 0,116071428…

Ua = arccos(x)…

Ua = 83,33457274…

Напротив стороны лежит одноименный угол..

Высота на сторону b :

Hb = c * cos ( 90 – Ua ); ( 90 градусов = 1,570796327 радиан. ).

Hb = 140 * 0,993240868 = 139,0537216…

Площадь треугольника:

S = b * Hb/2..; S = 160 * 139,0537216 / 2 = 11124,29773 …

Масса бруса:

Q = 7,85 * S * h..; Q = 7,85 * 11124,29773 * 300 / 1000000..;

Gsf = 461030/2725231222…

Q = 26,19772 кг..

Запись программы в Excel

Первым делом откроем лист Excel по имени Е_03. ( Скачать из приложения ).

Сохраним его как Е 05. Далее на листе необходимо выполнить заголовок расчета:

«Вес разностороннего треугольника».

Просто меняем надпись в заголовке. Затем меняем надписи в столбике исходных данных:

Надпись»Длина»оставим в ячейке А5, в ячейке А7 пишем «Сторона А»,

в ячейке А9 пишем «Сторона В»,

в ячейке А11 пишем «Сторона С»,

в ячейке А13 пишем «Удельный вес в т/куб.м.»,

Выделяем столбик А16-А2 и форматируем его аналогично как @002А.

«Формат ячеек». выберем размер шрифта надписей ( 16 ), цвет шрифта ( черный ).

«Центровка»и выберем вертикальную центровку «По центру».

Горизонтальную центровку тоже «По центру».

@003. – В пункте «Защита»– выберем «защищаемая ячейка». В этом режиме, при работе с таблицей,
