Вес усеченного конуса

Брус в виде усеченного конуса.

Больший диаметр d = 600.

Меньший диаметр dv = 200.

Длина бруса L = 300.

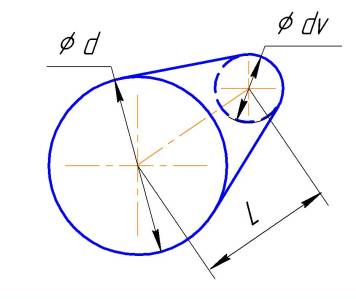

Рис. Конус усеченный.

Объем усеченного конуса:

V=(L * Pii / 3)*( Rb*Rb + Rm * Rm + Rb * Rm )..;

V=(300 * Pii / 3)*( 90000 + 10000 + 30000 )..;

V = 40840704,5…

Масса бруса:

Q= 7,85 * V / 1000000..; Q= 7,85 * 40840704,5 / 1000000..;

Q = 320,59953 кг..

Другой вариант расчета @012. :

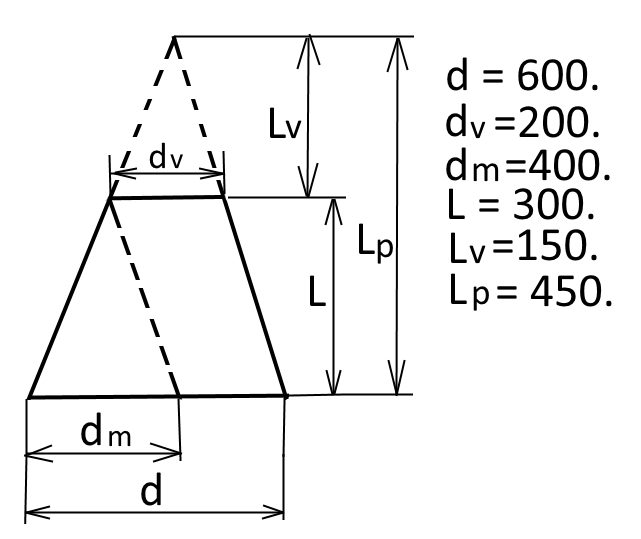

Рис. Конус усеченный Вариант 2.

,,,

,,,

Штриховая линия, параллельная правой образующей отсекает три подобных треугольника.

Треугольник с основанием «dm» и высотой «L» и треугольник с основанием «d» и высотой «Lp».

Основание dm=d-dv.. dm=600-200.. dm=400.. Решая пропорции находим высоту Lp..

Lp=d*L/dm.. Lp=600*300/400.. Lp=450.. Lv=Lp-L.. Lv=450-300.. Lv=150..

Объем конуса равен произведению площади основания на одну треть высоты.

Находим объемы конусов с основаниями «d» и «dv»: V = Pii*d*d*Lp*(1/3)/4..

V = Pii*600*600*450*(1/3)/4.. V = 424115001.. Аналогично Vv=1570796..

Объем усеченного конуса это разность объемов Vу = 424115001-1570796..

Vу =40840705.. Вес усеченного конуса Q = 320,599 кгс.

Запись программы в Excel

Первым делом откроем лист Excel по имени Е_04. ( Скачать из приложения ).

Сохраним его как Е 06. Далее на листе необходимо выполнить заголовок расчета «Вес усеченного конуса».

Просто меняем надпись в заголовке.

@002А. Ставим курсор в ячейку А17 Нажимаем левую кнопку мыши и с нажатой кнопкой ведем вверх

до ячейки А2. Столбик А2-А17 выделяется. Ставим курсор в выделенный столбик и жмем

правую кнопку мыши.

Появится табличка Рис 03. В ней выбираем пункт «Формат ячеек». После щелчка на «Формате ячеек»появится табличка Рис 04: В этой табличке выберем в колонке «Число»– выбираем «Общее»

размер шрифта надписей ( 16 ), цвет шрифта ( черный ), можно выполнить границу выделенной области в виде рамки ( делаем без границы ). Можно залить ( окрасить ) выбранную область.

@003. – В пункте «Защита»– выберем «защищаемая ячейка». В этом режиме, при работе с таблицей,

надпись в этой ячейке изменить не получится – надпись остается неизменной.

Точно также обработаем столбик «С». С2-С17. В этом столбике будет выведены названия результатов расчета.

Форматируем так же как А2…Ф17.

Затем меняем надписи в столбике исходных данных:

В ячейке А5 Надпись «Высота», в ячейке А7 пишем «Диаметр основания»,

в ячейке А9 пишем «Диаметр вершины»,

в ячейке А11 пишем «Удельный вес в т/куб.м.»,

Выделяем ячейки С2…С17 – это будут ячейки с названиями выводимых результатов расчета.

Аналогично как в столбике А2…А17 пишем в ячейках названия результатов расчета

@004А. Выделяем ячейки В2…В17. В этом столбике будем вводить исходные данные для расчета.

Ставим курсор в выделенный столбик и жмем правую кнопку мыши.

Появится табличка Рис 03. В ней выбираем пункт «Формат ячеек». После щелчка на «Формате ячеек»появится табличка Рис 04: В этой табличке выберем размер шрифта надписей ( 16 ), цвет шрифта ( черный ),

В графе «Число»выбираем формат «Числовой». В графе «Выравнивание» выбираем выравнивание

как по вертикали, так и по горизонтали по центру. В графе «Защита»нужно убрать защиту ячеек. Ентер.

@005. Ячейки вывода результата D2…. D17, ставим галочку «Скрыть формулы». Защиту уберем.

Заливку сделаем светло желтой. В графе «Число» выбираем формат «Числовой».

Выравнивание все по центру. Размер шрифта 16.

Выделяем ячейки Е2…Е17. Столбик форматируем точно как ячейки D2…. D17.

Проверяем чтобы в ячейке D2..D17.; Е2, Е17 – Была снята защита, но стояла галочка «Скрыть формулы».

Объем конуса равен одной трети произведения площади основания на высоту.

Находим высоту полного ( не усеченного ) конуса: Е4=((B9/2)*B5)/B7..

Находим площадь основания: D9=B9*B9*ПИ/4.. Объем = Е12=D9*E4/3..

Находим высоту срезанной верхушки конуса: hm=Е4-B5..

Находим площадь основания срезанной верхушки : D10=B7*B7*ПИ/4.. Объем = Е13=D10*(E4-В5)/3..

Объем усеченного конеса: D4=Е12-Е13..

Находим образующую полного конуса как гипотенузу: Е5=(В9/2)*(В9*2)+(Е4*Е4)..

Образующая Е6=КОРЕНЬ(Е5).. Это большой радиус развертки. Малый радиус развертки найдем по соотношению Радиусов оснований и высот конусов. Далее находим площадь кольца с радиусами большим и малым развертки. Далее находим полный угол развертки как соотношение длинн окружностей с радиусом основания полного конуса к окружности с большим радиусом развертки. По этому соотношению находим боковую площадь конуса как часть площади кольца. При затруднениях – смотри расчетный открытый лист

в приложении по ссылке на яндекс диске. Вы заметили, что используется столбик Е2…Е13 – для вычисления промежуточных величин и столбик F2…F13 для пояснения – что это за величины. В рабочем листе

столбик F2…F13 был удаелен, а столбик Е2…Е13 был сделан узким для сокрытия цифр.

Примечание: Если в результате вычисления в ячейке появляется вместо результата ##### – то скорей всего столбик слишком узкий – надо его расширить – смотри @004.

Забив все формулы – Проверяем правильность записей – расчетом с контрольными цифрами.
