Для того чтобы амплитуда колебания цилиндра не превышала 180° (иначе зуб заскочит в разрез цилиндра с другой стороны, и часы остановятся), баланс имеет сбоку штифт, который упи­рается в упорный штифт внутри моста.

Работа цилиндрического хода заключается в следующем. Например, после того как баланс сдвинут с мертвой точки вправо, вместе с ним поворачивается и цилиндр (рис. 164). При этом острие зуба падает на покой входной губы цилиндра, а баланс и цилиндр, продолжая свой путь, поворачиваются на дополнитель­ную дугу. Острие зуба в это время упирается в боковую по­верхность цилиндра. При этом цилиндрическое колесо остается неподвижным, пока волосок, свернувшись, не остановит баланс и не повернет его назад.

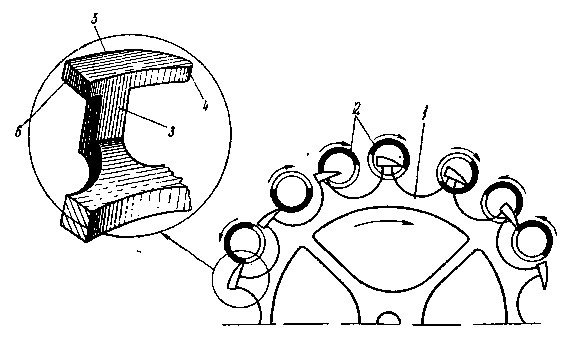

Рис. 164. Работа цилиндра и цилиндрического колеса. Элементы зуба цилиндри­ческого колеса:

1 — цилиндрическое колесо; 2— цилиндр; 3 —ножка зуба; 4 — острие зуба; 5— пятка зуба; 6— затылок зуба

Баланс, возвращаясь назад, начинает движение влево. Острие зуба продолжает упираться во внешнюю боковую поверхность цилиндра.

Цилиндр при движении поворачивается настолько, чтобы вход­ная губа выскользнула из-под острия зуба. Цилиндрическое колесо при этом больше не удерживается на месте, а стремится повер­нуться, и спинка зуба скользит по импульсной поверхности вход­ной губы цилиндра. Но так как спинка зуба от острия к пятке расширена, то баланс отбрасывается с большой силой. Баланс и вместе с ним цилиндр описывают дополнительную дугу влево.

Пятка зуба соскальзывает с кромки входной губы, и в это время острие зуба падает внутри цилиндра на покой выходной губы. Цилиндр продолжает поворачиваться, а острие зуба цилин­дрического колеса упирается во внутреннюю поверхность выходной губы цилиндра. В это время вырез попадает в основание ножки зуба и цилиндрического колеса. Колесо останавливается вторично.

Дойдя до конца своей амплитуды, баланс вместе с цилиндром двигаются обратно, и в один из моментов цилиндр выскальзывает из-под острия зуба.

После этого зуб начинает двигаться и спинка его поворачи­вает цилиндр, проходя по импульсной поверхности выходной губы.

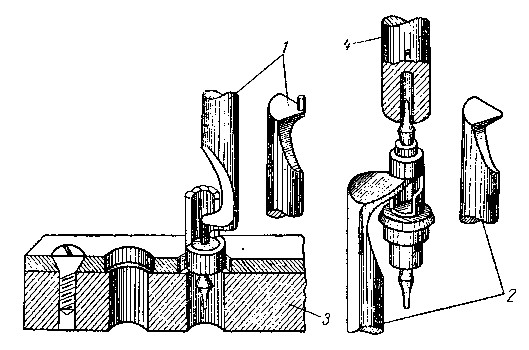

Рис. 165. Специальные пуансоны для удаления и вставки пробок:

1 — пуансон для удаления пробок; 2— пуансон для вставки пробок; 3 —наковальни; 4 —пуансон при установке пробки

Как только зуб выйдет из соприкосновения с выходной губой, следующий за ним зуб упадет на покой входной губы, и вся работа механизма цилиндрического хода начнется сначала.

Как цилиндрическое колесо, так и цилиндр очень хрупки и требуют от мастера особо осторожного обращения.

Шероховатые, плохо отполированные у пробок цилиндра цапфы и пятки необходимо отполировать или пробки заменить. Для этого нужно поставить цилиндр над отверстием наковальни и специаль­ным пуансоном выбить пробку (рис. 165). Новую пробку запрес­совывают также специальным пуансоном.

Если нижняя плоскость цилиндрического колеса трет пробку, нужно укоротить цапфу.

В некоторых случаях, когда трение происходит по верхней части цилиндрического колеса, его устраняют, передвигая и уко­рачивая пробки.

Одно из основных условий хорошего хода в цилиндрических часах — это полировка цилиндра. Для этого цилиндр необходимо проверить в том месте, где происходит трение между острием зуба цилиндрического колеса и цилиндром с наружной и внутрен­ней сторон. Если на цилиндре заметна полоска, необходимо это место отполировать крокусом, набранным на чурку. После тща­тельной промывки цилиндра и колеса в бензине их необходимо размагнитить над магнитной машинкой.

Если расстояние между цилиндром и цилиндрическим колесом больше нормального, амплитуда колебания баланса будет неболь­шой, получится так называемый мелкий ход. Наоборот, если рас­стояние между цилиндром и цилиндрическим колесом меньше до­пустимого, амплитуда колебания баланса будет увеличена, что вызовет глубокий ход. Проверить глубину хода можно следующим образом. Поворачивают баланс в сторону выхода зуба цилиндри­ческого колеса, при этом острие следующего зуба должно упасть недалеко от импульсной плоскости цилиндра. В некоторых часах на платине, против колонки волоска, имеются три точки и одна точка на балансе. При правильном сцеплении цилиндрического колеса с цилиндром вход и выход зуба происходит на крайних точках, против точки на балансе.

Глубину зацепления регулируют передвижением нижнего моста.

При подборке нового цилиндрического колеса необходимо, чтобы цилиндр, находясь между пяткой одного зуба и вершиной другого зуба цилиндрического колеса, имел нормальный зазор и чтобы пятка зуба цилиндрического колеса во время работы хода проходила точно против отверстия камня нижней цапфы баланса, но не больше, чем на уровне задней стенки в отверстии камня.

14. РЕМОНТ ПРОТИВОУДАРНОГО УСТРОЙСТВА

НАРУЧНЫХ И КАРМАННЫХ ЧАСОВ

Детали противоударного устройства практически редко выхо­дят из строя. Наиболее чувствительным звеном этого устройства является пружина, удерживающая накладной камень. Однако из-за ее малых размеров и сложной формы поврежденную пру­жину невозможно ни отремонтировать, ни изготовить в условиях часовой мастерской, ее можно только заменить новой.

Часовому мастеру часто приходится разбирать, чистить и соби­рать противоударное устройство. Разборку производят в следую­щем порядке.

1. Освобождают пружинящие концы лирообразной пружины, приподнимают над накладной и с поворотом выводят из паза, удерживающего ее Т-образный хвостовик.

В некоторых зарубежных конструкциях, где применены не ли­рообразные пружины, а кольцевые трехлапые, пружину от накладки отделяют пинцетом, повернув ее на 45°, после чего пру­жина легко отделяется от накладки.

2. Перевернув накладку над бензинницей, легким встряхива­нием сбрасывают накладной камень. Если он влип в загустевшее масло, накладной камень отделяют, подтолкнув его цапфой ста­рой оси баланса, пропущенной в отверстие сквозного камня.
