УКАЗАНИЯ ПО РЕМОНТУ ЧАСОВ

1. ОРГАНИЗАЦИЯ РАБОЧЕГО МЕСТА

Рабочее место часового мастера состоит из однотумбовогс стола-верстака высотой 80 — 90 сми шириной 40 — 45 смс ящиками для хранения инструмента, часов и запасных частей к ним, В больших мастерских применяют многоместные верстаки. Поверх­ность верстака, на котором рабо­тают, должна быть безукоризненно чистой. Рекомендуется рабочую часть верстака застилать белой бу­магой, поверх которой положить лист толстого стекла, а еще луч­ше — прозрачного оргстекла (плек­сигласа), который менее теплопро­воден, а поэтому более гигиеничен для работы мастера.

Рабочее место должно обеспечи­вать нормальное положение рук мастера, не вызывая быстрого уто­мления при работе. Расстояние от глаз работающего до рабочей зоны верстака должно быть 20 — 25 см.Для освещения рекомендуется использовать настольную лампу на шарнирах (рис. 41).

Так как большую часть рабочего времени часовой мастер про­водит сидя, желательно пользоваться вращающимся стулом, регу­лируемым по высоте. Используемый инструмент и приспособления должны быть размещены на верстаке в определенном порядке (рис. 42), а редко используемый — храниться в шкафу.

Ремонт деталей часов требует обязательного применения опти­ческого инструмента, позволяющего хорошо видеть мелкие детали,

Рис. 41. Настольная лампа на шарнирах

Самым простым оптическим инструментом является лупа.

Наиболее распространены лупы с разным увеличением — от 1,5х до 10х, с помощью которых производят почти все работы по ремонту мелких часов. Лупы с сильным увеличением применять не рекомендуется, так как они утомляют зрение.

Лупу у глаза закрепляют с помощью проволочного обруча, на­деваемого на голову (рис. 43-У), или удерживают надбровной складкой кожи.

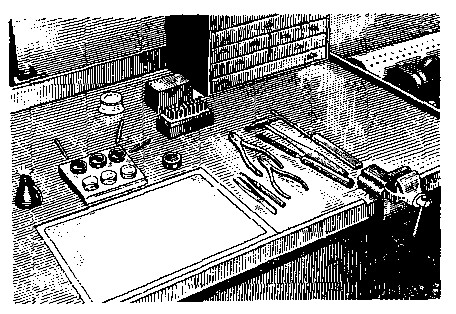

Рис. 42. Порядок размещения инструмента на рабочем месте

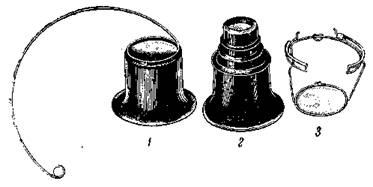

Рис. 43. Лупы

Для большего увеличения пользуются комбинированной лупой — на основную лупу надевают дополнительно приставку (рис. 43-2).Мастера, работающие в очках, применяют лупу с проволочной оправой, которая закрепляется непосредственно на оправе очков (рис. 43-5).

Для внедрения в мастерских следует рекомендовать проекцион­ные измерительные приборы — проекторы. Простой проектор имеет обычно один объектив (иногда несколько сменных), осве­титель для проходящего света (диаскопия) и предметный столик без микровинтов. Камни и оси баланса можно проверять школь­ным или бинокулярным микроскопами.

2. ТИПОВОЕ ОБОРУДОВАНИЕ И ИНСТРУМЕНТ

Рис. 44. Токарный станок с принадлежностями

Ввиду того, что описание оборудования и инструмента приво­дится в книге по ходу технологии производства ремонта основных типов часов, где описываются и рабочие приемы, в данном разделе только перечисляется типовое оборудование и инструмент, необ­ходимые в ремонтной мастерской:

Рис. 45. Токарный станок со смычком и роликом

Рис. 46. Малый токарный станок с ручным приводом

1. Товарный станок типа С-95 или типа Шаублин-90 со всеми принадлежностями к нему (патроны, цанги, оправки, приспособ­ления) (рис. 44).

2. Ручной станок со смычком и роликом (рис. 45).

3. Малый токарный станок с ручным приводом (рис. 46).

4. Ангренажная машина.

5. Арондир-машина (кружительная машина для исправления зубчатых колес).

6. Вибрационная машина.

7. Прибор для проверки точности хода часов (ППЧ-4 или П-12).

8. Хронометр эталонный.

9. Тиски параллельные верстачные со вставными стальными губками шириной 60 см(рис. 47).

10. Ручные тисочки с зажимной гайкой, винтовой гайкой и барашком.

11. Ручной пресс.

12. Мерительный инструмент (рис. 48).

13. Плоскогубцы.

14. Круглогубцы.

15. Кусачки.

16. Напильники для крупных и мелких работ плоские, трех­гранные, полукруглые, круглые, квадратные, овальные, ножовки, бархатные для полировки цапф.

17. Отвертки для средних и крупных работ.

18. Часовые отвертки для винтов мостов, винтов баланса.

19. Ручные цанги для отвертывания винтов баланса.

20. Набор пинцетов для крупных, мелких и особо мелких ра­бот: для правки цапф; снятия волоска с баланса, снятия стрелок, установки колес, откусывания тонкой проволоки и т. п.

21. Набор пуансонов для закрепления колес на трибах и ба­ланса на оси, для разных работ, посадки стрелок, колес, выби-зания сломанных винтов, наметки центров, заклепывания трибов на колесе, насекания, оттягивания, суживания минутного колеса, насадки двойного ролика.

Рис. 47. Тиски параллельные вер­стачные

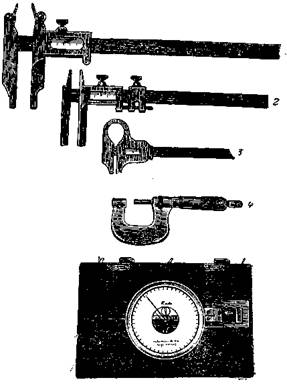

Рис. 48. Мери­тельный инстру­мент:

1, 2, 3 —штанген­циркули; 4— мик­рометр; 5 — микро­метрический ин­дикатор

22. Набор перовых сверл: односторонних, полукруглых, пу­шечных.

23. Набор грабштихелей.
