Значения полей данной структуры будут объяснены ниже. Каждому из них соответствует бит в маске, которая передается в качестве третьего параметра при вызове процедуры XCreateGC. Эти биты обозначаются символическими константами, определенными в модуле X. Если бит установлен, то значение соответствующего атрибута должно быть взято из переданной функции XCreateGC структуры TXGCValues. Если бит сброшен, то атрибут принимает значение по умолчанию.
Следующий пример показывает процесс создания графического контекста, в котором устанавливаются два атрибута: цвет фона и цвет переднего плана.
…
…
…
Вызов XCreateGC - не единственный способ создания графического контекста. Так, например, новый контекст может быть получен из уже существующего GC с помощью XCopyGC.
Когда контекст порожден, его атрибуты могут изменяться процедурой XChangeGC. Например:
Приведенный фрагмент кода меняет ширину линий, рисуемых с помощью графического контекста.
Для того, чтобы получить значение полей GC, используется процедура XGetGCValues.
1.2.2 Характеристики графического контекста
В предыдущем разделе мы говорили, что GC имеет ряд атрибутов, воздействующих на вывод изображений. Для текста это цвет и шрифт, для линий - цвет и толщина и т.д. Как уже упоминалось выше, атрибуты контекста задаются в момент его создания. Потом они могут меняться с помощью функции XChangeGC. Кроме того, X поддерживает специальные функции для изменения параметров GC.
Ниже перечисляются основные характеристики графического контекста и процедуры, меняющие их.
Режим рисования (поле Xfunction в структуре TXGCValues) указывает, каким образом комбинируются при рисовании цвет графики и цвет изображения, на которое накладывается графика. Данное поле задает некоторую логическую функцию. Возможные значения:
| GXclear | 0x0 | 0 |
| GXand | 0x1 | src AND dst |
| GXandReverse | 0x2 | src AND NOT dst |
| GXcopy | 0x3 | src |
| GXandInverted | 0x4 | (NOT src) AND dst |
| GXnoop | 0x5 | dst |
| GXxor | 0x6 | src XOR dst |
| GXor | 0x7 | src OR dst |
| GXnor | 0x8 | (NOT src) AND (NOT dst) |
| GXequiv | 0x9 | (NOT src) XOR dst |
| GXinvert | 0xa | NOT dst |
| GXorReverse | 0xb | src OR (NOT dst) |
| GXcopyInverted | 0xc | NOT src |
| GXorInverted | 0xd | (NOT src) OR dst |
| GXnand | 0xe | (NOT src) OR (NOT dst) |
| GXset | 0xf | 1 |
По умолчанию Xfunction равно GXcopy. Устанавливается режим рисования с помощью процедуры XSetFunction.
Изменяемые цветовые плоскости. Каждый пиксель задается с помощью N бит. Биты с одним номером во всех пикселях образуют как бы плоскости, идущие параллельно экрану. Получить число плоскостей для конкретного дисплея можно с помощью функции XDisplayPlanes. Поле plane_mask структуры графического контекста определяет, в каких плоскостях идет рисование при вызове функций X. Если бит поля установлен, то при рисовании соответствующая плоскость изменяется, в противном случае она не затрагивается.
Цвет переднего плана и фона (поля foreground и background) задают цвета, используемые при рисовании линий текста и других графических элементов. Устанавливаются значения указанных полей функциями XSetForeground и XSetBackground соответственно.
Атрибуты, влияющие на рисование линий. Шесть параметров определяют вид прямых, дуг и многоугольников, изображаемых с помощью X Window.
1. Поле line_width задает толщину линии в пикселях. Нулевое значение поля соответствует тому, что линия должна быть толщиной в один пиксель и рисоваться с помощью наиболее быстрого алгоритма для данного устройства вывода.
2. Поле line_style определяет тип линии. Возможные значения следующие:
• LineSolid - сплошная линия;
• LineOnOffDash - пунктирная линия; промежутки между штрихами не закрашиваются;
• LineDoubleDash - пунктирная линия; промежутки между штрихами закрашиваются цветом фона.
3. Параметр cap_style определяет вид линии в крайних точках, если ее ширина больше 1 пикселя. На рис. 1.4 приведены значения параметра и соответствующий вид конца линии.

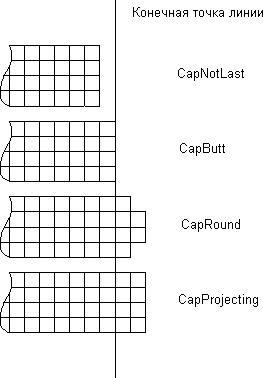

Рис. 1.4. Значения параметра cap_style графического контекста
