Выборка четвертей (рис. 46). Четвертью называется прямоугольная продольная впадина, вынутая вдоль углового канта бруса или доски. Для выборки ее делают сначала ряд поперечных зарубов до линий, ограничивающих четверть, стесывают по зарубкам наклонную плоскость (фаску), а затем осторожными ударами носка топора то вертикально по одной черте, то горизонтально по другой выбирают впадину, подчищают ее топором или рубанком и поверяют угольником.

Выборка паза или шпунта (рис. 47), т. е. прямоугольного углубления, идущего вдоль бруса или доски, производится путем осторожной выборки по чертам, ограничивающим паз, двух дорожек вертикальными и наклонными ударами носка топора. Гребень, образующийся между этими дорожками, срубается крестообразными насечками носком топора. Очистка дна паза делается долотом или особым видом рубанка – фальцовкой.

Остружка досок и брусьев делается для придания большей гладкости поверхностям, причем если доски надо привести в одну скобу, т. е. дать им по всей длине одинаковую ширину, то предварительная грубая отеска их кромок по черте делается топором. Остружка производится сначала шерхебелем, затем выравнивается медведкой и, если требуется еще большая чистота, рубанком и фуганком.

При производстве врубок, требующих работы пилою и топором, производится с помощью наугольника и метра аккуратное расчерчивание врубок, после чего делаются нужной глубины пропилы пилой и подлежащая удалению часть подсекается либо осторожными ударами ноской топора близ черты, ограничивающей врубку на боковой стороне бруса, либо заколами лезвием топора с торца бруса. Затем производится тщательная подчистка плоскостей топором, долотом и рубанком.

Выдалбливание гнезд производится посредством долота, которое ставится поперек волокон по черте, ограничивающей край гнезда со скошенной стороной, обращенной внутрь гнезда. Подсекание этой зарубки делается при наклонном положении долота.

Сопряжения различных деревянных частей называются врубками. Основные требования при производстве врубок:

1) врубка должна быть устроена таким образом, чтобы оказывала сопротивление действующим в данном месте силам (сжатие, растяжение или сдвиг), принимая во внимание те пределы прочного сопротивления дерева, которые приведены в главе III;

2) соприкасающиеся части дерева должны плотно прилегать друг к другу по всем плоскостям соединения, иначе распределение усилий будет неравномерным, что повлечет за собой разрушение частей врубки;

3) при конструировании и расчете обычных врубок нужно принять во внимание, что всем расчетным усилиям сопротивляются деревянные части врубки. Те железные крепления (скобы, болты, глухари и т. п.), которые применяются при врубках обычных систем, предназначаются для противодействия различным случайным усилиям в тех направлениях, против которых врубка не рассчитана;

4) во врубках, подверженных действию атмосферных осадков, нужно принять меры против застоя воды, так как иначе это повлечет за собой преждевременное разрушение дерева;

5) врубка должна быть по возможности проста, что облегчает аккуратное выполнение ее и контроль за качеством выполнения.

По взаимному расположению частей различаются следующие основные виды их соединения:

1) наращивание – удлинение бревен или брусьев (свай, стоек) в вертикальном направлении. Усилия здесь направлены по оси и прижимают верхнюю из соседних частей к нижней;

2) сращивание – удлинение в горизонтальном направлении, т. е. и здесь оси соединяемых частей расположены по одной прямой.

В отношении действующих в этих врубках усилий нужно заметить, что условия тут бывают самые разнообразные: или соединяемые части просто примыкают одна к другой, не передавая усилий, или имеется сила, растягивающая соединяемые части или же, наоборот, взаимно их прижимающая;

3) сплачивание – увеличение частей дерева по ширине, т. е. такое положение соединяемых частей, когда оси их параллельны;

4) вязка —сопряжение под углом, причем соединяемые части могут быть расположены в горизонтальной или в вертикальной плоскости.

Самый простой способ – наращивание впритык (рис. 48), со вставкой заершенного штыря для противодействия случайным боковым толчкам. Иногда штырь заменяется чугунным башмаком (рис. 48,б) с внутренней перегородкой, в которую и упираются концы соединяемых частей. Такие способы наращивания применяются при забивке свай, причем место стыка по окончании забивки должно прийтись не менее как на 2 м ниже уровня земли.

Наращивание с шипом – одинарным (рис. 49) и двойным (рис. 50) – обеспечивает соединение от боковых толчков без содействия железных или чугунных креплений. Ширина и высота одинарного шипа делаются около 1/3 толщины бруса. Нужно только заметить, что глубина гнезда для шипа должна быть несколько больше высоты шипа, чтобы стойки соприкасались своей большой плоскостью, а не висели на шипе. Для получения двойного шипа разбивают на торцах два взаимно перпендикулярных диаметра и вырезают по два противоположных сектора на длину около 2 диаметров. Получается врубка, способная, хотя и в слабой степени, противодействовать боковому изгибу.

Шведский способ наращивания (рис. 51) —состоит в том, что соединяемые впритык стойки охватываются с двух сторон накладками, стягиваемыми болтами. Накладки делаются длиной в 2—3 диаметра стойки и либо прилегают к стойкам по плоскости (рис. 51,б), для чего боковые поверхности круглых стоек стесываются, либо прилегают к цилиндрической поверхности (рис. 51,а), для чего накладки берутся большего диаметра и в них выбираются ложбины сообразно очертанию стойки.

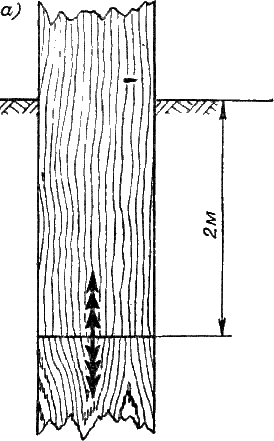

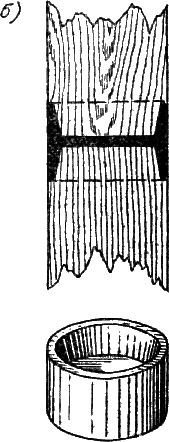

Рис. 48. Наращивание впритык: а) со штырем; б) с чугунным башмаком.

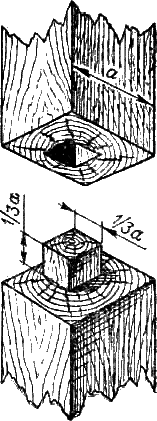

Рис. 49. Наращивание с одинарным шипом.

Последнее соединение лучше, так как удерживает верхнюю стойку от уклонения как в плоскости накладок, так и в перпендикулярной к ней плоскости. Такая врубка применяется в мостах при наращивании свай в устоях, причем если на уровне примыкания расположены парные схватки устоя, то соединение получается очень надежное.
