Врубка полусковороднем (рис. 95) – выемка в упирающемся брусе делается только с одной стороны.

На рис. 96 изображена врубка бревенчатой поперечной стены в продольную.

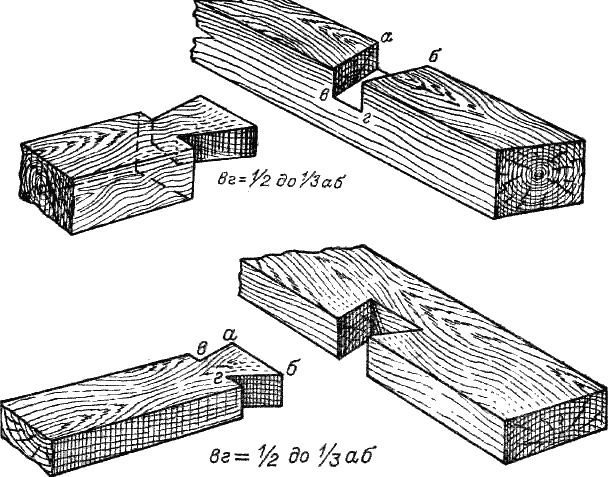

Рис. 93 и 94. Врубка сковороднем.

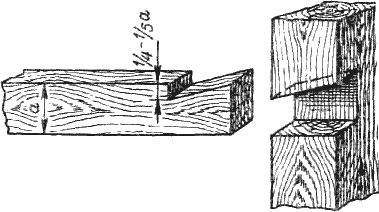

Рис. 95. Врубка полусковороднем.

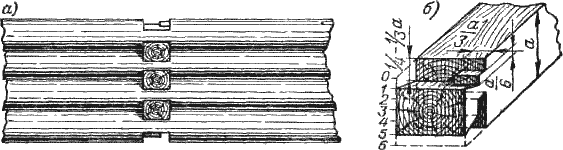

Рис. 96. Врубка поперечной стены в долевую.

Рис 97. Врубка в полдерева.

Третья группа врубок вязки – это случаи, когда соединяемые части взаимно перекрещиваются. Иногда при этом по конструктивным условиям требуется, чтобы оба бруса лежали в одной плоскости, или же возможно, что один из них будет лежать выше другого.

Для первого случая применяется врубка в полдерева (рис. 97), когда в каждом из брусьев делается вырубка, равная половине его толщины.

Если глубина врубки в каждом из брусьев будет равна 1/4 его толщины, такая врубка называется «в четверть дерева». Если хотят возможно меньше ослабить нижний брус, но в то же время устранить возможность движения по нему верхнего бруса, то делают накладку с прирубом (рис. 98).

Так, например, можно соединить между собою насадку и переводины как при прямоугольном, так и при круглом их сечении (рис. 98-ІІ).

Перечисленные выше врубки являются теми основными элементами плотничных соединений, путем различных комбинаций и некоторых видоизменений которых можно сконструировать врубки для всяких более или менее сложных случаев строительной практики.

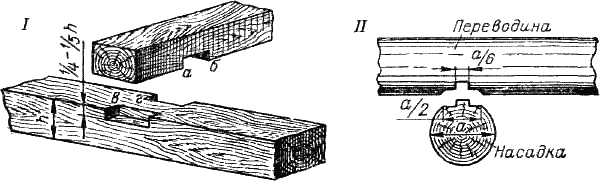

Рис. 98. Накладка с прирубом.

Рис. 99. Врубка ноги в затяжку при помощи коротыша.

Рис. 100. Врубка подкосов в сваю.

При этом всегда нужно учитывать величину и направление тех усилий, которые воспринимаются врубкой, и способность дерева к сопротивлению в различных направлениях.

Так, например, если усилие, передаваемое стропильной ногой затяжке слишком велико, то врубку зубом можно видоизменить, придав ей вид, изображенный на рис. 99, где взамен зуба на ноге наложен на затяжку коротыш с уступом, заменяющим собою зуб. Это целесообразно тогда, когда усилие, передаваемое ногою, значительно и можно было бы ожидать смятия упорных плоскостей ноги. Иногда коротыш делается с двумя уступами (например, при поддержке подкоса, упирающегося в сваю).

На рис. 100 – усилие от подкосов свае передается при помощи парных схваток, прирубленных к свае и стянутых болтом. Здесь опять видим, что конец подкоса опирается значительной площадью). В обоих случаях против боковых сдвижений устроен шип.

Рис. 101. Соединение подбалки с подкосом при помощи чугунной подушки.

На рис. 101 – подкос врублен в подбалку при помощи чугунной подушки с закраинами, которая врезана в подбалку своими двумя приливами, заменяющими уступы шипа. Против выскакивания подкоса в стороны служат боковые стенки подушки. Все эти три врубки вполне рациональны и не очень сложны по устройству. К сожалению, далеко не всегда это можно сказать о разных врубках, предлагаемых иногда к исполнению. К числу таких врубок, кроме упоминавшегося раньше голландского замка, можно, например, отнести врубку наращивания крестообразным шипом, изображенную на рис. 102: выделка его довольно затруднительна, а прочность сомнительна из-за малых сечений отдельных элементов, не связанных между собой.

Рис. 102. Наращивание крестообразным шипом.

Хорошим примером расчерчивания бревен или брусьев при соединении может служить расчерчивание врубок козла.

Козлы применяются как опора при сооружении временных мостов, а также для подмостей при выполнении различного рода работ.

Наибольшее распространение у нас имеет четырехногий русский козел (рис. 103) из круглого леса или из брусьев. Перекладина козла делается из наиболее толстого леса, и в нее врубаются ноги, которые имеют уклон: в поперечном к перекладине направлении – в 1/4 высоты, а в продольном, – от ^1/6 до ^1/10 высоты в зависимости от возможности усилий по оси козла. Для придания ногам жесткости они связываются схватками – поперечными и крестовыми; те и другие врубаются в ноги полусковороднем (см. рис. 95). Ноги врубаются в перекладину сковороднем. Для придания ногам вышеуказанных уклонов расчерчивание перекладины производится следующим образом (рис. 104), На круглой перекладине отбиваются на обоих торцах вертикальные диаметры – Д, от концов которых откладывают в стороны: внизу по 1/3 Д, а вверху по ^1/12 Д. По полученным (а – б – в – г) точкам отбивают шнуром две продольные линии вверху и две линии внизу. По последним линиям откладывают от конца бревна 30 см (точка д),а затем – толщину ноги (точка в).

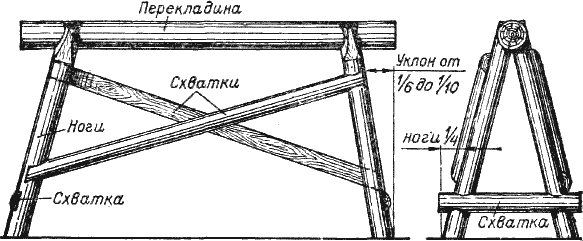

Рис. 103. Русский козел.

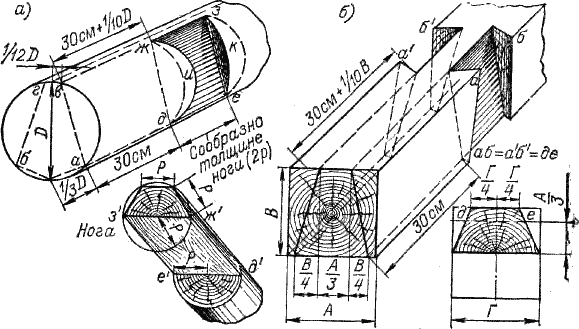

Рис. 104. Расчерчивание перекладины и ног козла.

Это будут границы врубки внизу. Вверху по отбитым линиям откладывают от конца 30 см плюс от 1/4 до ^1/10 толщины перекладины (Д) для образования продольного уклона ног (точка ж). Дальше откладывают ту же толщину ноги (точка з). Наметив по окружности перекладины по отмеченным границам врубки две окружности, между ними посередине по бокам перекладины откладывают толщину наружной грани ноги (и – к) и от этих отметок делают пропилы наискось до линии жд и зе. Выколов опиленную часть перекладины, получают гнездо для ноги.

Нога расчерчивается таким образом. Отложив от конца ноги с одной стороны величину ж'– д', равную ж – д, т. е. длину врубки в перекладине, а с другой стороны з'—е'= ж'д'– ^1/10 диаметра ноги, отпиливают и складывают половину толщины ноги, а остальную половину радиусом ноги (Д) размечают, как показано на чертеже, и отесывают в виде трехгранной призмы. Нога должна вгоняться в свое гнездо в перекладине с усилием во избежание дрожания козла.

При прямоугольной перекладине и ногах (рис.104,б) перекладина делится вертикальными чертами на 3 равные части и внизу, по бокам средней трети, откладывают по 1/4 высоты перекладины (Б), причем по этим точкам и пройдут линии, ограничивающие врубку внизу.

Вверху продольные линии, ограничивающие врубку, надо отбить по границам средней трети. В дальнейшем отметка границ врубки не отличается от уже описанной. После разметки подошвы врубки ширина врубки поверху (аб) берется с толщиной ноги (де), с ноги так же срезается половина ее толщины на длину врубки, а остальная половина выделывается призмой, причем ширина узкой грани вдвое меньше, чем ширина широкой. Отложив на торце ноги Уз толщины перекладины, узнают, какова должна быть ширина прореза в перекладине.

Как сказано было в начале настоящего курса, столярные работы отличаются от плотничных тем, что размеры изделий столярных, вообще говоря, меньше, чем плотничных, что тщательность отделки и точность пригонки частей много больше при столярных работах и что при них для связи частей во врубках употребляется столярный клей, применение которого исключено из работ плотничных.

Сообразно изложенным положениям значительно дополняется набор инструмента, необходимого при работах столярных, и появляются некоторые дополнительные способы соединения, не применимые при работах плотничных.
