Для возможности хорошего зажатия обрабатываемых частей как при остружке, так и при распиловке и долбежке их необходимым оборудованием мастерской является верстак (рис. 105). Он состоит из нижней подставки, называемой подверстачьем, и верхней массивной верстачной доски. К верстачной доске приспособлены два винтовых зажима, из которых один перемещает коробку, двигающуюся в вырезе начальной части доски, и служит для зажимания укладываемых на верстачную доску при остружке широких плоскостей досок или брусков, а другой, идущий в перпендикулярном направлении к верстачной доске, зажимает доски при остружке их кромок и при распиловке их.

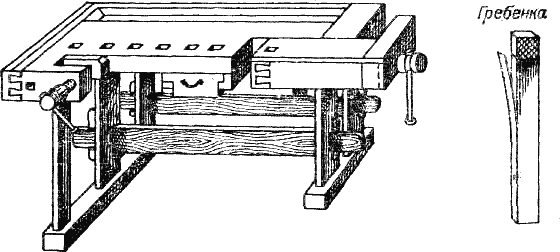

Рис. 105. Столярный верстак.

Для зажимания досок или брусков коробкой (долевым винтом) в верстачной доске и в коробке сделаны сквозные гнезда, в которые пропускаются выдвижные деревянные клинки или железные гребенки (рис. 105), по существу – тоже клинки, но снабженные пружинкой, препятствующей самопроизвольному опусканию гребенок.

При помощи долевого винта и коробки зажимаются также доски и бруски стоймя для распиловки их или надрезки шипов.

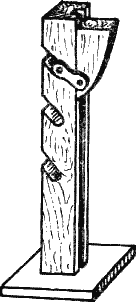

Рис.106. Подставка к верстаку.

Рис. 107. Струбцинка.

Рис. 108. Стусло.

При остружке кромок досок значительной длины, зажимаемых поперечным винтом, во избежание провисания противоположного конца доски применяется особая подставка с уступами, с подвижной колодкой (рис. 106), подвешиваемой на нужном уступе при помощи железного хомутика.

Если распиливают доску, положив ее плашмя на верстачную доску и держа лезвие пилы вертикально, то доску прижимают к верстачной доске при помощи струбцинок (рис. 107), которые служат и для взаимного прижимания склеиваемых частей.

При необходимости застружки торцевых концов досок под углом прямым или в 45° к долевому направлению доски применяется стусло (рис. 108), склеенное из досок твердых пород. Стусло зажимается между клинками верстака, к уступу прижимается боковою гранью доска, а торец ее чуть свешивается вправо и простругивается рубанком или

фуганком, положенным плашмя на широкую доску стусла.

Строгальный инструмент при столярных работах заключает в себе тот же шерхебель и рубанок, что и при плотничных работах, причем рубанок бывает с одинарной железкой и с двойной, так называемым шлихтаком. Последний предназначен для более чистой отделки остругиваемых поверхностей, особенно когда имеется свилеватость или сучки, из-за которых происходит глубокое откалывание стружки, дающее неровную поверхность.

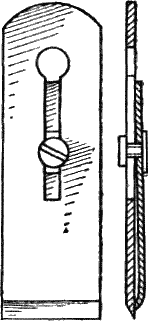

Рис. 109. Двойная железка.

Двойная железка (рис. 109) благодаря наличию верхней, фальшивой железки закалывает и отворачивает стружку немедленно после подрезания ее основной железкой, благодаря чему поверхность получается глаже.

Фуганок (рис.110) имеет двойную широкую (6—8 см) железку и колодку значительной длины (75—90 см), служит для чистой остружки как плоской, так и узкой частей доски, в особенности когда они предназначены к склейке и потому должны быть оструганы строго по прямой линии (прифуговка досок и брусьев). Небольшой брусочек, вдолбленный в переднюю часть фуганка, служит для удара молотком, когда нужно уменьшить выпуск железки или совсем вынуть ее.

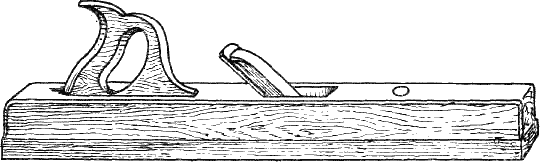

Рис. 110. Фуганок.

Рис. 111. Железка цинубеля.

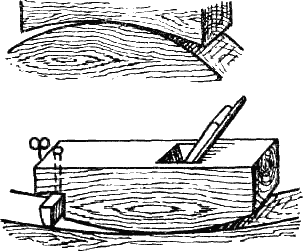

Рис. 112. Горбач.

Цинубель – тот же рубанок, но с железкой, оканчивающейся рядом острых зубцов (рис. 111) и поставленной почти вертикально (86°). Служит для придания шероховатости поверхности дерева (под оклейку) и для выравнивания свилеватых и с нестандартным строением кусков дерева.

Горбач (рис. 112) —для остружки выпуклой или вогнутой поверхности дерева. Это – рубанок с колодкой, имеющей нужную кривизну. Степень кривизны можно несколько изменять сообразно потребности за счет опускания посредством винта ф небольшого выдвижного носка в голове горбача.

Зензубель (рис. 113) предназначается для чистой отборки четвертей, сообразно чему его железка имеет внизу ширину, равную ширине колодки. Верхняя, более узкая часть железки зажимается в гнездо колодки, а стружка выходит вбок, в прорез колодки. Подобное же устройство, с небольшими отличиями, имеет ряд других рубанков, как фальцхебель, гратубель, грунтубель и др.

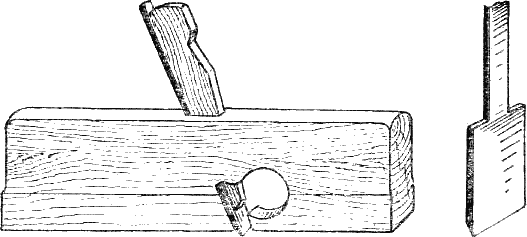

Рис. 113. Зензубель.

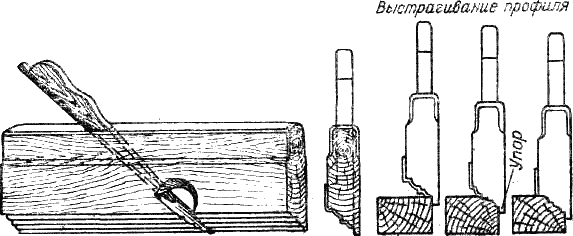

Рис. 114. Калевка.

Калевка (рис. 114) имеет колодку, подобную зензубелю, во нижнее очертание ее бывает разнообразным, сообразно рисунку железки. Употребляется для отборки карниза, кромок озонных горбылей, дверных обвязок и т. п. уступов, а своей колодкой калевка скользит по краю простругиваемой доски или бруска.

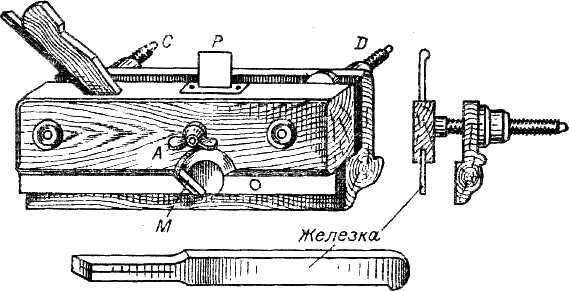

Рис. 115. Шпунтубель.

Шпунтубель (рис. 115) служит для выборки пазов, строго параллельных краю доски или бруса. Он состоит из двух колодок А и В, соединяемых между собой винтами С и Д, посредством которых колодки можно отодвигать одну от другой. В колодке А имеется внизу железка О, которая служит направляющей для строгальной железки А. Глубина выборки паза регулируется пластинкой Р, которая зажимается в нужном положении винтом с барашком.
