В качестве объекта для моделирования возьмем головку для накидного гаечного ключа. Начнем моделирование с создания сплайнов. Для этого выполните следующие действия.

1. В окне проекции Top (Сверху) постройте две окружности диаметром 70 и 50. Для этого выполните команду Create– > Shapes– > Circle (Создание -> Формы -> Окружность), после чего щелкните в окне проекции Top (Сверху) и переместите указатель в сторону для построения окружности.

2. Для моделирования прямоугольника выполните команду Create– > Shapes -> Rectangle (Создание -> Формы -> Прямоугольник) и постройте в окне проекции Top (Сверху) прямоугольник размером 50 x 50.

3. Чтобы создать внутреннее отверстие, понадобится сплайн Star (Звезда) с параметрами, показанными на рис. 2.63. Он строится аналогично предыдущим объектам.

Рис. 2.63. Настройки сплайна Star (Звезда)

4. Постройте сплайн возвратного пути. Для этого в окне проекции Front (Спереди) поставьте точку, которая будет служить основанием сплайна, затем точку вверху и опять у основания. В итоге внизу получатся две точки (первая и последняя), а вверху одна (там сплайн меняет направление на противоположное). На предложение объединить вершины ответьте отрицательно.

На рис. 2.64 показаны сплайны, построенные для моделирования детали.

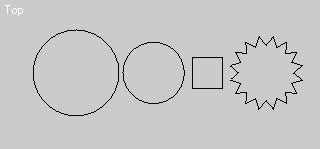

Рис. 2.64. Сплайны для построения ключа

Помните, что обязательно нужно согласовывать первые вершины. Желательно, чтобы количество сегментов (вершин) у всех сплайнов формы сечения также совпадало (для получения сглаженной формы). Чтобы количество сегментов было одинаковым во всех сплайнах, выполните следующие действия.

1. Конвертируйте все формы в Editable Spline (Редактируемый сплайн) командой Convert To– > Convert to Editable Spline (Преобразовать -> Преобразовать в редактируемый сплайн) контекстного меню.

2. Выделите сегменты объекта Star (Звезда) (потому что этот сплайн содержит наибольшее количество сегментов) и в свитке Selection (Выделение) посмотрите статистику выделенных сегментов. Их количество – 32. Именно к такому количеству сегментов нужно привести остальные сплайны.

3. Выделите прямоугольник и затем в режиме редактирования подобъектов Segment (Сегмент) – все его сегменты (четыре). После этого в поле рядом с кнопкой Divide (Разделить) свитка Geometry (Геометрия) наберите цифру 7 и щелкните на кнопке Divide (Разделить). В результате в квадрате получится 32 сегмента.

4. Проведите те же операции для двух оставшихся окружностей.

5. Согласуйте все первые вершины, для чего выставьте их у всех сплайнов, например, справа.

Теперь можно приступать к построению лофт-объекта. Схема распределения путей такова:

• 0 % – большая окружность;

• 27 % – большая окружность;

• 27,1 % – меньшая окружность (уменьшается диаметр поверхности детали);

• 50 % – меньшая окружность;

• 50,1 % – квадрат (в этом месте путь меняет направление на противоположное и получается внутреннее отверстие);

• 75 % – квадрат;

• 75,1 % – звезда (отверстие из квадратного превращается в многогранное);

• 99,9 % – звезда;

• 100 % – большая окружность (закрываем пустоту между внешним и внутренним отверстиями).

Чтобы закончить построение объекта, внесите следующие изменения. В свитке Skin Parameters (Параметры поверхности) снимите флажки Cap Start (Закрыть начало) и Contour (Контур). Готовый лофт-объект показан на рис. 2.65.

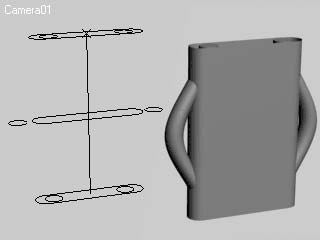

Рис. 2.65. Схема расположения сплайнов вдоль пути (слева) и сам объект (справа)

Подводя итоги, стоит сказать, что при помощи лофт-моделирования можно создавать не только простые, но и достаточно сложные геометрические формы. Кроме того, осталась не рассмотренной такая возможность, как анимация пути, но это тема для отдельного упражнения.

Рассмотрим, как делаются волосы при помощи стандартного модификатора Hair and Fur (Волосы и мех).

Для выполнения упражнения откройте модель головы, которую можно найти на прилагаемом к книге DVD в папке Examples\Глава 02\Hair. Файл называется hair_start.max.

Прежде чем применить модификатор построения волос, необходимо выполнить некоторые подготовительные операции. В первую очередь следует оставить для работы только один объект – модель головы. Для этого в любом из окон проекций выделите объект Head и, щелкнув на нем правой кнопкой мыши, выберите из списка контекстного меню строку Hide Unselected (Спрятать невыделенное). Далее необходимо определить область модели, на которой эти волосы будут расти. Для этого можно воспользоваться модификатором Mesh Select (Выделение сетки), с помощью которого следует выделить область, соответствующую естественному росту волос. Можно также построить сплайны, которые будут определять длину, направление и форму прически. Второй способ предполагает большую свободу в моделировании прически, поэтому им и воспользуемся.
