• Specular Level (Уровень блеска) – яркость блика.

• Glossiness (Глянец) – размер пятна блика на поверхности материала. Большие значения создают вид более гладкого и блестящего материала, в то время как их уменьшение имитирует матовые поверхности.

• Soften (Размытие) – размытие пятна блика на поверхности материала. Если материалы обладают слабым матовым блеском, стоит использовать более высокие значения размытия и наоборот.

Кроме рассмотренных выше, существуют другие параметры, позволяющие дополнительно настраивать материал.

• Wire (Каркас) – визуализация объекта, которому назначен материал, производится в режиме каркасного отображения (рис. 3.6, а). Поверхность каркаса является гладкой вдоль грани, ребро которой он очерчивает. Применяется для имитации проволочных моделей, плетеных корзин и т. д.

• Face Map (Карта грани) – присваивает материал с применением текстурных карт к каждой грани объекта (рис. 3.6, б);

• 2-Sided (Двусторонний) – заставляет визуализатор игнорировать нормали граней поверхности и визуализировать обе стороны объекта. Данный параметр предназначен для геометрий и поверхностей, которые просматриваются насквозь, например стекло или проволочный каркас (рис. 3.6, в).

• Faceted (Огранка) – выключает сглаживание ребер и придает объекту граненый вид (рис. 3.6, г).

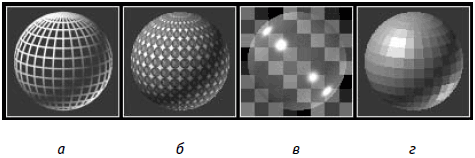

Рис. 3.6. Визуализация материала в режиме: Wire (Каркас) (а), Face Map (Карта грани) (б), 2-Sided (Двусторонний) (в) и Faceted (Огранка) (г)

В свитке Basic Parameters (Основные параметры) также находятся параметры Self-Illumination (Собственное свечение) и Opacity (Непрозрачность).

Параметр Self-Illumination (Собственное свечение) помогает создать иллюзию самостоятельного свечения посредством устранения компонента затенения материала, определяемого параметром Ambient (Цвет подсветки). Увеличение значения параметра Self-Illumination (Собственное свечение) уменьшает эффект рассеивания до тех пор, пока затенение не будет больше появляться. Если материал полностью самостоятельно светится (значение параметра Self-Illumination (Собственное свечение) равно 100), то на поверхности нет тени и везде, кроме бликов, используется рассеянный цвет.

По умолчанию все материалы непрозрачны на 100 %. Общую прозрачность материала можно определить, используя карту его непрозрачности. Когда карта непрозрачности активна, она перекрывает параметр Opacity (Непрозрачность), так как задает силу и размещение непрозрачности материала.

Параметры тонированной окраски управляют тем, какой метод (алгоритм) визуализации будет использоваться для оценки и затенения базовых цветов, а также сияния. Существует восемь типов тонирования оболочек объектов, представленных в раскрывающемся списке свитка Shader Basic Parameters (Основные параметры затенения).

• Blinn (По Блинну) (рис. 3.7, а), Oren-Nayar-Blinn (По Оурену – Найару – Блинну) (рис. 3.7, б), Phong (По Фонгу) (рис. 3.7, в) – методы тонированной раскраски, обеспечивающие сглаживание граней и отображение зеркальных бликов на поверхности материала. Раскраска по Блинну или Фонгу в большинстве случаев применяется для создания стандартных материалов пластика, крашеных поверхностей, дерева, резины и т. п. При этом раскраска по Фонгу дает более мягкое сглаживание между гранями, рассчитывая нормали каждого пиксела поверхности. Окраска по Оурену – Найару – Блинну предоставляет дополнительные возможности, связанные с управлением яркостью цвета рассеивания, что позволяет получить большую гибкость в настройке материалов с шероховатой поверхностью (например, тканей).

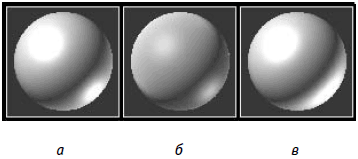

Рис. 3.7. Типы тонирования Blinn (По Блинну) (а), Oren-Nayar-Blinn (По Оурену – Найару – Блинну) (б) и Phong (По Фонгу) (в)

• Metal (Металл) (рис. 3.8, а), Strauss (По Штраусу) (рис. 3.8, б) – применяются для имитации металлов и материалов с металлическим блеском (таких как стекло, сталь и т. п.). Цвет блика металлических материалов зависит от настроек цветового компонента Diffuse (Цвет рассеивания) и формы кривой блика. Форма кривой блика и результирующее сияние на поверхности существенно отличается от получаемого при режиме затенения Phong (По Фонгу), хотя значения сияния остается тем же. Особенность раскраски по Штраусу состоит в возможности применения ее не только для имитации металлических поверхностей.

Рис. 3.8. Типы тонирования Metal (Металл) (а) и Strauss (По Штраусу) (б)

• Anisotropic (Анизотропный) (рис. 3.9, а), Multi-Layer (Многослойный) (рис. 3.9, б) – позволяют имитировать несимметричные блики и управлять их ориентацией на поверхности материала. Данные типы тонированной раскраски характеризуются нерадиальным пятном светового блика. Многослойный тип тонирования может управлять двумя независимыми бликами разного цвета и интенсивности. Тонирование Anisotropic (Анизотропный) и Multi-Layer (Многослойный) может применяться для имитации крашеных полированных поверхностей (покрытие автомобиля), стекла, волос и т. п.

Рис. 3.9. Типы тонирования Anisotropic (Анизотропный) (а) и Multi-Layer (Многослойный) (б)

• Translucent Shader (Просвечивающийся) (рис. 3.10) – позволяет свету свободно проходить сквозь объект, создавая эффект полупрозрачности. Этот тип тонирования напоминает двусторонний эффект, когда подсветка задних граней отображается на передних. Он не имитирует рассеивание света в пределах объекта, поэтому может применяться для имитации тонких объектов (например, бумаги или матового стекла).

Рис. 3.10. Тип тонирования Translucent Shader (Просвечивающийся)

Помимо основных, стандартные материалы обладают дополнительными параметрами, представленными в свитках Extended Parameters (Дополнительные параметры), SuperSampling (Сверхразрешение) и Dynamics Properties (Динамические свойства), – непрозрачностью, характеристикой каркаса, методом сглаживания и динамическими характеристики материала.
