7. Снова нажмите кнопку Get Shape (Взять форму) и выберите вторую форму (плоский шестиугольник, расположенный слева). После этого лофт-объект станет шестигранной формы.

8. Задайте параметру Path (Путь) значение, равное 85 (расстояния по умолчанию вводятся в процентах от всего пути).

9. Щелкните на кнопке Get Shape (Взять форму) и выберите в окне проекции Front (Спереди) правый шестигранник.

10. Задайте параметру Path (Путь) значение, равное 100, и выберите последнюю форму – маленькую окружность.

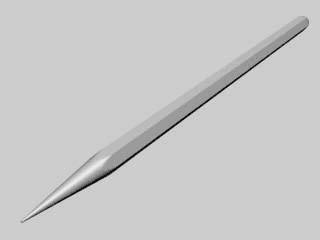

Теперь лофт-объект похож на карандаш (рис. 2.49).

Рис. 2.49. Карандаш, построенный при помощи объекта Loft (Лофтинговые)

Прежде чем приступить к моделированию следующего объекта более сложной формы, необходимо рассмотреть, как согласовать первые вершины каждой формы поперечного сечения.

Любой сплайн имеет первую вершину, которая обозначается квадратиком в точке ее расположения. Чтобы не происходило скручивание лофт-объекта от формы к форме, необходимо выровнять первые вершины. Делается это одним из двух способов:

• назначая первую вершину в необходимом месте;

• вращая сплайн вокруг своей оси в режиме SubObject (Подобъект) модификатора Loft (Лофтинговые), то есть когда он уже принадлежит лофт-объекту (помните, трансформации в лофт-объект не передаются, поэтому нет смысла вращать сам сплайн).

Возьмем для примера два сплайна (окружность и квадрат) и посмотрим, как выглядят несогласованные и согласованные первые вершины у лофт-объекта.

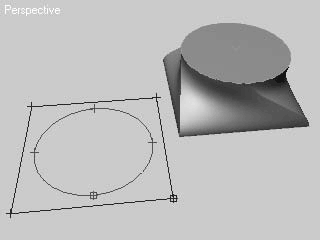

На рис. 2.50, слева изображено расположение первых вершин по умолчанию, а на рис. 2.50, справа – результат такого расположения вершин.

Рис. 2.50. Сплайн с несогласованными вершинами (слева) и объект, построенный на основе такого сплайна (справа)

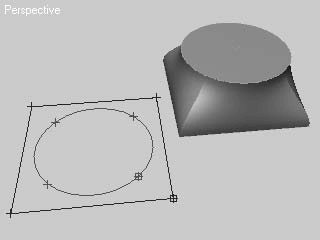

Если согласовать расположение первых вершин, то получится правильная форма (рис. 2.51).

Рис. 2.51. Сплайн с согласованными вершинами (слева) и лофт-объект, построенный на основе такого сплайна (справа)

Иначе говоря, если соединить первые вершины, начиная от основания к верху объекта, воображаемыми отрезками, то должна получиться прямая линия.

Перейдем к созданию более сложных форм лофт-объектов. Одним из классических примеров сложного объекта является вилка.

В данном случае, кроме того, что сплайн имеет более сложную форму, присутствует большее количество сплайнов внутри формы поперечного сечения. Особенность построения такого лофт-объекта заключается в том, что нужно подогнать количество сплайнов внутри каждого поперечного сечения по максимальному количеству сплайнов в форме. Например, в вилке максимальное количество сплайнов поперечного сечения – три (в зубцах вилки – по одному на каждый зубец). Чтобы получить более сглаженную форму, я использовал четыре сплайна (средний овал разделен на два сплайна). Исходя из этого, все остальные формы также должны иметь по четыре сплайна.

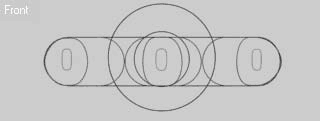

На рис. 2.52 показаны формы поперечных сечений в окне проекции Front (Спереди).

Рис. 2.52. Формы поперечных сечений, подготовленные для моделирования вилки

На окружностях, образующих ручку, в режиме редактирования Vertex (Вершина) необходимо добавить дополнительные точки, а затем разделить сплайн на четыре части (выделить нужные точки и применить к ним команду Break (Разбить)). То же самое необходимо сделать и с прямоугольником. В процессе создания лофт-объекта можно редактировать как расположение поперечных сечений вдоль пути, так и их форму. Вместе с тем вы можете уточнять форму сплайна пути, поэтому совсем не обязательно все тщательно подгонять с самого начала.

На рис. 2.53 показана схема расположения поперечных сечений на сплайне.

Рис. 2.53. Вилка, построенная при помощи лофт-объекта

Еще одной замечательной особенностью лофт-объектов является то, что при помощи комбинации разомкнутых и замкнутых сплайнов можно строить поверхности с разрезами и разрывами.

Если необходимо построить поверхность с множеством отверстий, то нужно разделить замкнутые формы на равное количество сплайнов (не забывая о согласовании первых вершин и порядке следования сплайнов внутри формы). На рис. 2.54 показаны сплайны, из которых я смоделировал лофт-объект с разрывом посередине.
