По фронтонному свесу первый ряд картин кладут с напуском 25–30 мм за обрешетку, по карнизному свесу делают напуск 100 мм. При выполнении этих работ отогнутые кромки картин по стоку воды зацепляют, натягивают картины и уплотняют фальцы при помощи молотка и стальной рейки. Настенные желоба устанавливаются поверх свеса. Образовавшиеся фальцевые швы смазывают суриковой замазкой и уплотняют, после чего желоба склепывают с верхом крючьев.

Устройство рядового покрытия. Заготовленные листы и картины поднимают на крышу и раскладывают по обрешетке вдоль свеса крыши, так чтобы было удобно вести работы. Листы крепятся к обрешетке при помощи кляммеров, которые отгибаются на 20–25 мм и гвоздем прибиваются к обрешетке с правой стороны картины и через 60–75 мм отгибаются по стоячему фальцу. Кляммеры вырезаются из оцинкованной стали в виде полос шириной 30–40 мм, длиной 120–150 мм и скручиваются под углом 90°. Картины кладут вертикальными полосками сверху вниз, т. е. от конька к свесу, соединяя их между собой лежачими фальцами (рис. 36).

Рис. 36. Стыкование лежачего фальца: 1 – правильное; 2 – неправильное

Затем лежачие фальцы промазывают замазкой и сплющивают, подложив под них стальную пластину толщиной 5–6 мм, длиной 800–900 мм, шириной 55–60 мм. При сплющивании нужно следить за тем, чтобы фальцы шли только горизонтально.

После того как будет сделан первый ряд картин, приступают ко второму ряду. Картины второго ряда кладут таким образом, чтобы край большого фальца первого ряда примыкал к маленькому фальцу второго ряда. Лежачие фальцы при этом смещают (по горизонтали) относительно друг друга примерно на 20 мм. Это делают для более удобного скрепления стоячих фальцев. Стоячие фальцы скрепляют, затем, придавливая к обрешетке, большой фальц загибают по маленькому, в результате чего получается ребро высотой от 20 до 25 мм (загибать стоячие фальцы можно как после настила одной полосы, так и после настила всех полос при помощи двух молотков, начиная от конька к свесу). Загибая большой край по маленькому, нужно обращать внимание на то, чтобы ребра получались одной высоты и были тщательно уплотнены. С правой стороны устанавливают кляммеры, а после этого делают новую полосу картин.

После того как все картины будут уложены, на верхних листах делают стоячий фальц. Для этого обрезают лишнюю часть листа по коньку с одной стороны больше, а с другой меньше, затем большой фальц загибают по маленькому и хорошо уплотняют.

Работы с кровельным железом не ограничиваются только выполнением стального покрытия, к ним также относятся прикрепление водоотливов к стенам и дымовым трубам; работы на фронтонах и сплошных стенах; изготовление ограждений, водосточных воронок, вентиляционных труб, свесов, желобов и водосточных труб.

Водоотлив у стены и у дымовой трубы (рис. 37) делается не менее чем на 150 мм выше уровня кровли. Листы, перекрывающие внутренний закругленный угол кровли, укладываются внахлестку не менее чем на 100 мм.

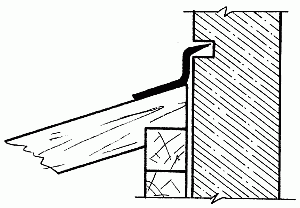

Рис. 37. Водоотлив у дымовой трубы

При установке вентиляционной трубы необходимо с максимальной точностью вырезать для нее отверстие в кровле, так как перекрыть большой зазор будет очень трудно.

В зависимости от конструкции кровли различают два вида желобов: висячий (рис. 38, а) и лежачий (рис. 38, б). Самым распространенным считается висячий желоб с водосливным листом, изготавливаемый из стальных листов толщиной 4 мм и шириной 25 мм. Он крепится вдоль свеса кровли на скобах из полосовой оцинкованной стали, расположенных друг от друга на расстоянии 700–800 мм.

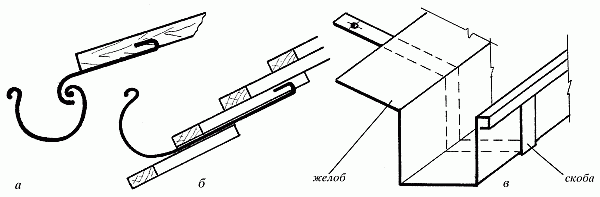

Рис. 38. Желоба: а – висячий; б – лежачий; в – коробчатый

Как правило, висячий желоб имеет полукруглую форму, но бывают и коробчатые желоба с прямыми углами (рис. 38, в). Они используются в основном в качестве архитектурного дополнения и являются менее экономичными из-за того, что требуют более частого ремонта в связи с острыми углами загиба.

Стальную кровлю дачного домика можно использовать в качестве оригинальной водонагревательной системы. Для этого вдоль конька на южном ее скате устанавливается водопроводная труба диаметром 15–20 мм, в которой через каждые 150 мм просверливаются небольшие отверстия диаметром 3 мм. В трубу подается водопроводная вода, которая, стекая по крыше, нагревается до 45–50°, собирается в водосточные желоба и попадает в установленную под желобом емкость. Температуру воды можно регулировать, для этого достаточно увеличить или уменьшить количество подаваемой на крышу воды.

Этот тип покрытия чаще всего используют при строительстве малоэтажных жилых домов с уклоном кровли 25–45°. Кровля из асбестоцементных листов отличается достаточной прочностью, долговечностью, огнеустойчивостью и экономичностью. Обрешетка под такую кровлю делается из брусков сечением 50 х 50 мм или 60 х 40 мм, которые прибиваются на расстоянии 500 мм друг от друга, что составляет чуть меньше половины асбестоцементного листа. Желательно, чтобы кровельные работы выполняли четыре человека. Перед их началом необходимо рассортировать все листы в зависимости от направления их укладки. Если укладка ведется справа налево, то листы надо подобрать так, чтобы крайняя правая волна на них была рядовой, а крайняя левая – перекрываемой. У стандартных асбестоцементных листов высота рядовой волны составляет 54 мм, а перекрываемой – 45 мм. Отобранные листы собираются в стопки по три обычных и одному укороченному и размещаются вдоль стены.

Для ведения монтажа необходимо сделать подмостки и приготовить прочную веревку. Один человек подает листы своему напарнику, находящемуся на подмостках, а два других, стоя на обрешетке, принимают и устанавливают листы. Для того чтобы асбестоцементные листы прикрепить к обрешетке, в них делают 3–4 отверстия для гвоздей или шурупов. Отверстия проделывают с помощью дрели таким образом, чтобы они располагались на гребне волны, а их диаметр был примерно на 2–3 мм больше диаметра гвоздя или шурупа.

Кровельные работы начинаются с карнизного ряда, правильность установки которого контролируется шнуром-причалкой. Кладут листы снизу вверх горизонтальными рядами. Соседние листы соединяют внахлестку на целую волну или на ее половину. Листы второго ряда напускают на листы первого ряда на 100–150 мм (величина напуска зависит от того, какой у крыши уклон: чем он больше, тем напуск меньше).

Для удобства работ перед их началом вдоль карнизной доски крепят противоветровые скобы – по две на каждый лист, так чтобы своими отогнутыми концами они крепко удерживали асбестоцементный лист за гребни волны. После того как будет уложен первый ряд, по нему мелом или карандашом намечается линия нахлестки и укладывается второй ряд.

Асбестоцемент крепят к основанию оцинкованными гвоздями длиной 70–90 мм или шурупами, под шляпки которых подкладывают шайбы из оцинкованной стали, резины, либо прокладки, сделанные из двух слоев рубероида. Гвозди в обрешетку следует забивать сверху через асбестоцементный лист, в противном случае на последнем могут образоваться трещины и сколы. После окончания кровельных работ шляпки гвоздей, а также все имеющиеся трещины покрываются суриковой замазкой.

Укладывать асбестоцементные листы можно двумя способами: вразбежку, смещая их в сторону в каждом вышележащем ряду, или строго один над другим.
