Вы можете построить пристенный камин-гриль, который, в отличие от обычного камина, имеет открытый топливник и решетку, используемую для приготовления мясных блюд; в нем можно сделать стойки для котелков и шампуров. Такой гриль можно сделать из железобетона или кирпича. Кладку корпуса выполните из полнотелого кирпича (красного), изготовленного из глины или шамота. Трубу же лучше класть из щелевого кирпича.

Для кладки горячей части камина не пригоден кирпич, полученный от разборки стен, сложенных на известковом растворе. Однако для кладки фундаментов и верхних частей дымовых труб его вполне можно использовать.

Перед началом кладки уточните правильность размещения камина. Для этого в соответствии с чертежом нужно разложить насухо сначала кирпичи первого ряда, затем кирпичи одного ряда дымовой трубы. Затем с потолка следует опустить отвесы на углы дымовой трубы, чтобы убедиться, что расстояние между трубой и балками перекрытия, а также трубой и стропилами достаточно для устройства горизонтальной противопожарной разделки (оно должно быть не менее 12 см).

Прямоугольность углов первого ряда кладки проверьте промериванием с помощью шнура расстояния по диагонали между противоположными углами. Разница между этими расстояниями не должна превышать 5 мм. Кирпичи следует подгонять друг к другу с учетом перевязки швов. Стесанные поверхности должны быть обращены наружу или закрыты кладкой.

Камин этой конструкции можно возвести в проеме стены с выходом его задней стенки в соседнее помещение. Отапливаемая площадь – до 25 м2.

Для описываемой конструкции вам потребуются следующие материалы:

– 2 тавра 45 х 45 мм (ширина 200 мм);

– уголок 45 х 45 мм (ширина 200 мм);

– швеллер № 12 (ширина 200 мм);

– 10 скоб из полосовой стали (25 х 3 мм, длина 150 мм);

– стальная решетка (ее площадь зависит от размеров зева камина);

– жестяное хайло (раструб) камина – передняя часть дымовой камеры – приблизительно 1500 х 1100 х 5 мм (размеры зависят от размеров камина);

– швеллер № 14 (ширина 200 мм).

Еще потребуется около 80 кг шамотного порошка, 15 л жидкого стекла, 80 шт. шамотного кирпича, песок, известь, цемент, камень или кирпич. Шамотный раствор можно приготовить следующим образом: жидкое стекло разбавляется водой в соотношении 1 : 1 и в полученную таким образом смесь добавляется шамотный порошок, пока не получится раствор соответствующей консистенции. Конструкция и основные размеры камина приведены на рис. 6.

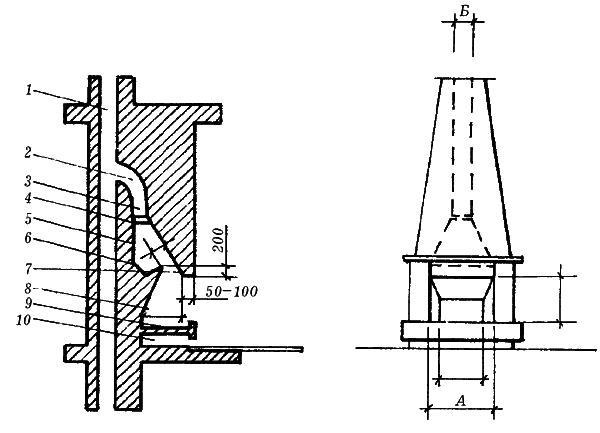

Рис. 6. Камин, пристроенный к дымовой трубе: 1 – дымовая труба; 2 – колено; 3 – дымоход; 4 – задвижка; 5 – дымовая камера; 6 – обратное днище; 7 – стенка; 8 – топливник; 9 – днище (под); 10 – зольник; А – ширина топливника; Б – дымовая труба (размеры даны в мм)

Если есть возможность вывести трубу камина в уже имеющуюся (от старой печи и т. д.), строительство значительно упрощается. При высоте трубы 8 м ее размер должен быть не менее чем 20 х 20 см. Если высота трубы меньше, входное отверстие должно быть больше.

Построенный камин соедините с помощью колена с трубой. Если нет трубы, ее нужно построить, и это лучше сделать во время строительства камина. И в том и в другом случае наличие отдельной трубы обязательно.

Такая конструкция и размеры камина обязательны в том случае, если при нормальных теплоизоляционных свойствах стен здания камин используется в качестве источника отопления. Если речь идет о камине как о декоративном элементе помещения и основным источником тепла будет служить какая-либо другая отопительная установка, то камин может быть еще проще и иметь меньшие размеры.

Камин будет выглядеть гораздо более эффектно, если его облицевать, а не побелить или покрасить. Помимо этого, облицовка камина значительно увеличивает его теплоотдачу. Для облицовки каминов можно использовать изразцы и керамическую плитку. Облицовка изразцами производится непосредственно в процессе сооружения камина, и квалифицированно сделать ее сможет лишь специалист; облицовку же керамической плиткой вы вполне можете сделать самостоятельно.

Для этой цели используйте керамическую плитку для облицовки пола квадратной или прямоугольной формы, любого размера, толщиной 6 мм. Плитка должна обладать высокими термостойкими качествами и иметь глазурованную лицевую поверхность. Кроме того, вам понадобятся фасонные детали: карнизные, плинтусы и уголки.

Существует два способа облицовки камина.

В вертикальные швы кладки камина введите алюминиевые полоски с отверстиями. К полоскам на болтах прикрепите алюминиевый тавровый профиль или уголок, а керамические плитки уложите между металлоэлементами. Пустое пространство, образовавшееся между плитками и каминной кладкой, заполните глиняным раствором. Данный способ применим лишь при условии идеальной вертикальности швов кладки (она проверяется с помощью отвеса). Если вертикальные швы имеют отклонения, то лучше применить второй способ.

Данный способ полностью соответствует облицовке стен на цементно-песчаном растворе: та же техника подготовительных работ, разметки и провески поверхности; те же приемы укладки плиток и заделки швов. Однако нужно помнить, что цементно-песчаный раствор под действием высоких температур теряет свою прочность. Поэтому при облицовке камина 2-м способом лучше используйте глиняно-цементный раствор.

Камин и напольный проем в топке можно украсить мрамором вместо керамики. Для этого боковые стенки камина покройте толстым слоем раствора из песка и цемента, на который уложите облицовочный материал. Вертикальность мраморной укладки проверьте уровнем и при отклонениях подбейте плиту раствором или деревянными клиньями.

Точно так же укладывайте и поперечную облицовку. Она выравнивается шамотным раствором, заглаживается и оставляется на сутки для застывания. Края мрамора прикрываются металлической рамой и тоже замазываются раствором.
