Изменилась форма и расположение выштамповок на щитках основных опор шасси, вместо округлых на Ла-5 появились более вытянутые выштамповки.

Один из первых Ла-5Ф проходил испытания в эвакуированном в Свердловск ЛИИ в апреле 1943 г. Самолет показал скорость 557 км/ч на уровне моря и 590 км/ ч на высоте 6200 м — всего на 10 км/ч больше, чем Ла-5. Скороподъемность возросла гораздо более заметно: Ла-5Ф забирался на 5000 за 5,5 минут, в то время как Ла-5 набирал эту высоту шесть минут.

Истребители Ла-5Ф поступали не только во фронтовые полки, но и в полки ПВО, охранявшие крупные города и индустриальные центры. Поскольку люфтваффе в 1943 г. уже не имело возможностей развернуть крупномасштабные налеты на объекты в глубоком тылу, авиация ПВО не сыграла заметной роли в дальнейшем ходе войны.

Ла-5ФН с бортовым номером «12» из 1-го чехословацкого ИАП сфотографирован на аэродроме Три Дуба. На момент эвакуации аэродрома этот самолет находился в непригодном к полетам состоянии, его пришлось уничтожить, чтобы не оставлять немцам. На рулежке и взлете летчики оставляли фонарь кабины открытым, чтобы можно было быстро покинуть самолет при возникновении аварийной ситуации.

Ла-5ФН (заводской помер 39212124, бортовой — «24») вытаскивают из раскисшего от дождей грунта. Самолет пришлось списать после вынужденной посадки в Румынии, которую совершил 25 октября 1944 г. пилот, возвращаясь с аэродрома Три Дуба.

Во время второй мировой войны самолеты 8-й и 15-й воздушных армий ВВС США совершили несколько рейдов на объекты Третьего рейда с территории Советского Союза. В первом челночном рейде 2 июня 1944 г. принимало участие 128 «Летающих крепостей» и 64 истребителя «Мустанг». Самолеты взлетели с расположенной в Италии авиабазе, отбомбились по венгерскому железнодорожному узлу Дебрецин и приземлились на украинских аэродромах Полтава и Миргород. ПВО советских баз обеспечивал 210-й истребительный авиаполк ПВО, оснащенный самолетами Ла-5Ф, в Полтаве и Миргороде базировались и другие авиаполки, вооруженные Ла-5Ф.

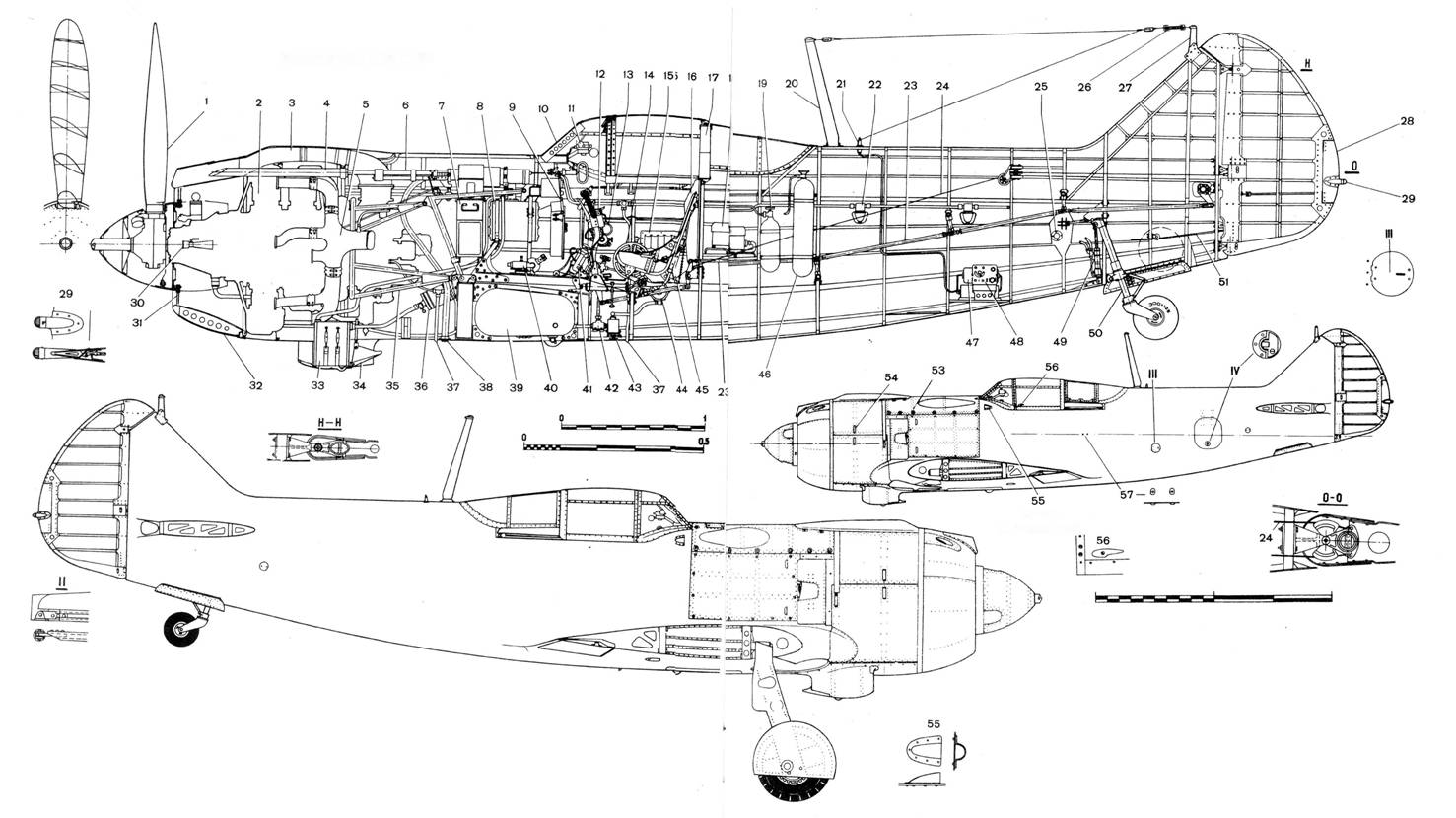

Компоновочная схема Ла-5Ф

1 — винт ВИШ-105В (03,1 м); 2 — мотор М-82Ф; 3 — всасывающий патрубок мотора; 4 — газоотводящая труба пушки; 5 — выхлопной коллектор мотора; 6 — синхронная пушка СП-20 (ШВАК) калибра 20 мм; 7 — патронный ящик пушки на 200 снарядов; 8 — маслобак; 9-приборная доска; 10 — лобовое бронестекло-55 мм; 11 — прицел ПБП-1 Б; 12 — ручка управления; 13 — кислородный прибор КПА-З-бис; 14 — штурвалы управления лобовыми жалюзи и боковыми створками капота; 15 — патронташ на 5 сигнальных ракет; 16 — бронеспинка — 8,5 мм; 1 7 — заднее бронестекло — 66 мм; 18 — электроаккумулятор; 19 — кислородный баллон; 20-передняя мачта антенны; 21 проходной изолятор антенны; 22 — фильтр системы инертного газа; 23 — тяга управления рулем высоты; 24 — тросовая проводка управления рулем поворота; 25 — такелажная труба; 26 амортизатор антенны; 27 — килевая мачта антенны; 28 — триммер; 29-хвостовой аэронавигационный огонь (АНО); 30 — трубка Вентури; 31 лобовые жалюзи капота; 32 — переднее кольцо капота; 33 — маслорадиатор; 34 — регулируемый совок маслорадиатора; 35 моторама; 36 — маслофильтр; 37 — дренажные трубки; 38 гильзоотвод СП-20; 39 — центральный бензобак; 40 — педали ножного управления; 41 — пусковой насос ПН-1; 42 — перекрывной бензокран; 43 — бензофильтр; 44 — ручной бензонасос «Альвейер»; 45 — сиденье пилота; 46 — бортовой баллон системы сжатого воздуха; 47 — умформер передатчика; 48 передатчик РСИ-4; 49 — гидроподъемник костыля; 50 — костыль; 51 — Т рос управления триммером руля поворота; 52 — вариант сдвижной части фонаря; 53 — замок «дзус»; 54 — замок стяжной; 55 — воздухозаборник вентиляции кабины; 56 — рукоятка открытия сдвижной части фонаря; 57 — гнездо аэродромного электропитания

Ла-5Ф

Ла-5Ф

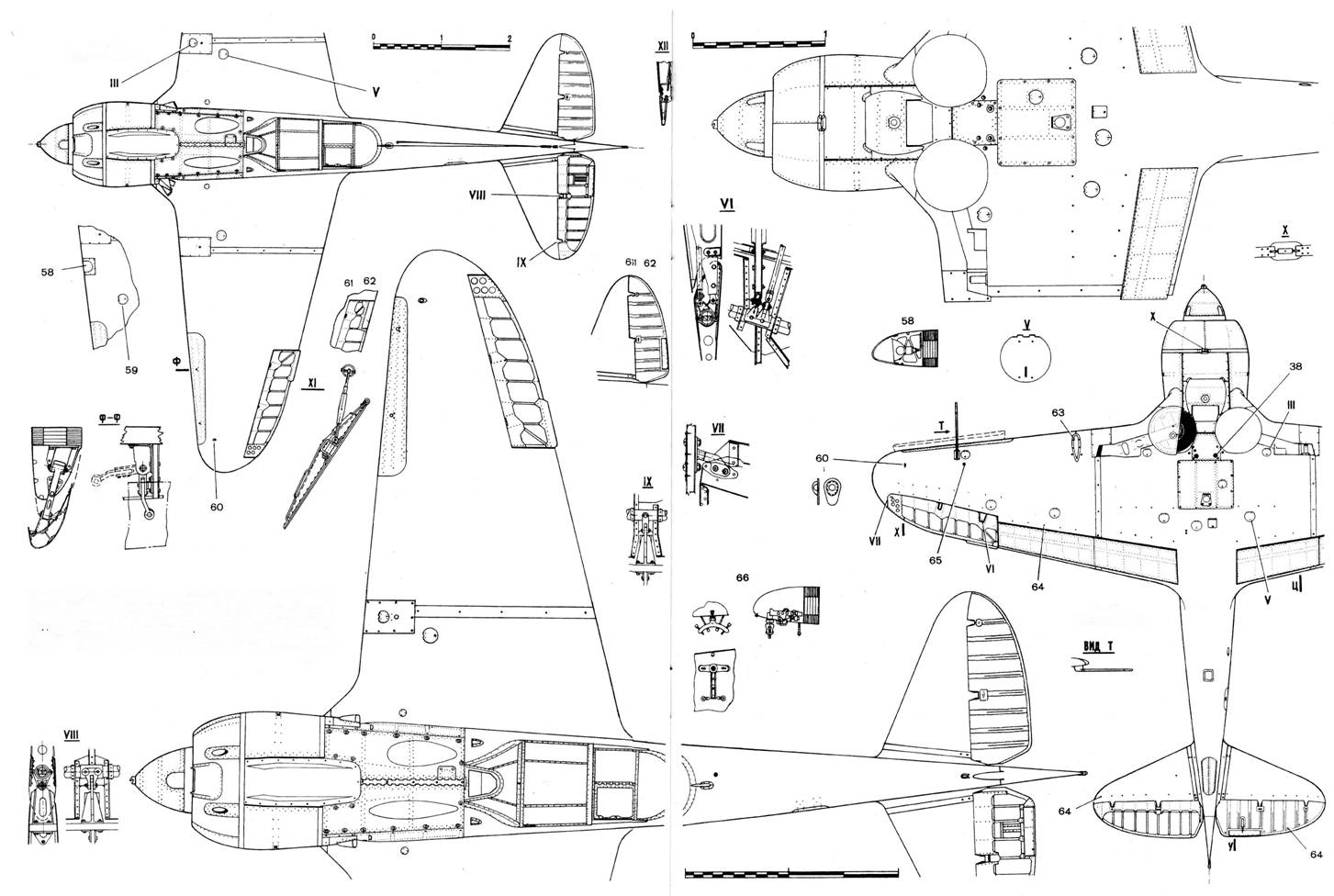

58 — фара (на самолетах первых серий); 59 — лючок горловины консольного бензобака на самолетах до 9 серии (пятибачных); 60 — консольные АНО; 61 — Ла-5 с М-82А первой серии (1942 г.); 62 — Ла-5 с М-82А последующих серий (1942 г.); 63 — обтекатель бомбодержателя; 64 — вентиляционные пистоны; 65 — гнездо швартовочного болта; 66 — бомбодержатель

Ла-5Ф

Ла-5 1-й серии выпуска 1942 г.

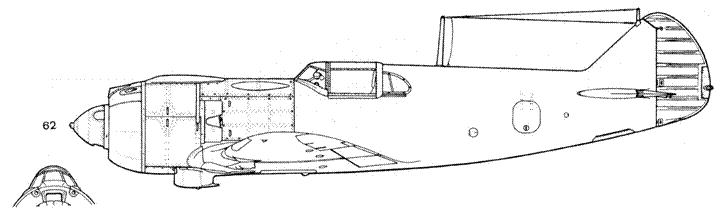

Ла-5 последующих серий

Ла-5 ФН

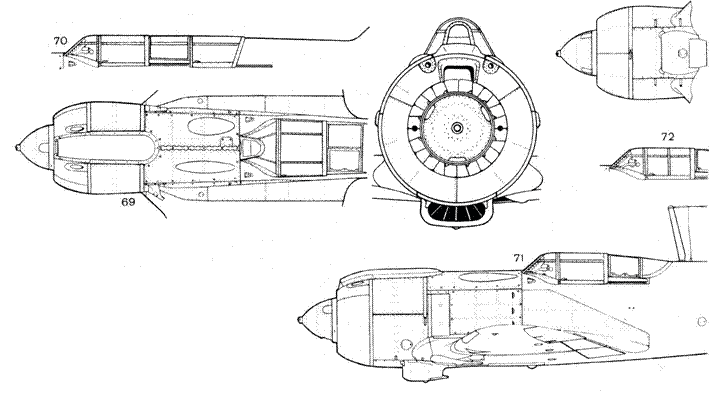

31 — лобовые жалюзи капота; 58 — фара (на самолетах первых серий); 60 — консольные АНО; 61 — Ла-5 с М-82А первой серии (1942 г.); 62 — Ла-5 с М-82А последующих серий (1942 г.); 63 — обтекатель бомбодержателя; 67 — подвеска бомб АО/ФАБ-50; 68 — подвеска бомб А0/ФАБ-100; 69 — Ла-5ФН с АШ-82ФН (1943 г.) 70 — фонарь кабины самолета Ла-5 УТИ; 71 — Ла-5ФН поздних серий (1944 г.); 72 — вариант сдвижной части фонаря

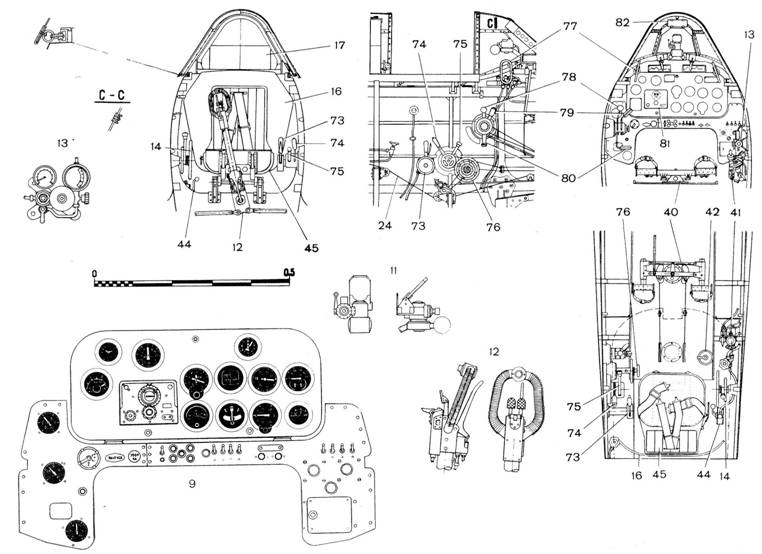

9 — приборная доска; 11 — прицел ПБП-1Б; 12 — ручка управления; 13-кислородный прибор КПА-З-бис; 14 — штурвалы управления лобовыми жалюзи и боковыми створками капота; 16 — бронеспинка — 8,5 мм; 17 — бронестекло — 66 мм; 24 — тросовая проводка управления рулем поворота; 40 — педали ножного управления; 41 — пусковой насос ПН-1; 42 — перекрывной бензокран; 44 — ручной бензонасос «Альвейер»; 45 — сиденье пилота; 50 — костыль; 73 — рукоятка аварийного бомбосбрасывателя; 74 — рукоятка управления двухскоростным нагнетателем; 75 — рукоятка управления совками маслорадиатора; 76 — штурвалы управления триммерами руля высоты и руля поворота; 77 — ручка-предохранитель для перезарядки СП-20; 78 — сектор высотного корректора; 79 — сектор нормального газа; 80 — сектор управления ВИШ; 81 — приемник РС-4; 82 — зеркало обзора задней полусферы; 83 — колесо основной стойки в убранном положении; 84 — основная стойка шасси в выпущенном положении.

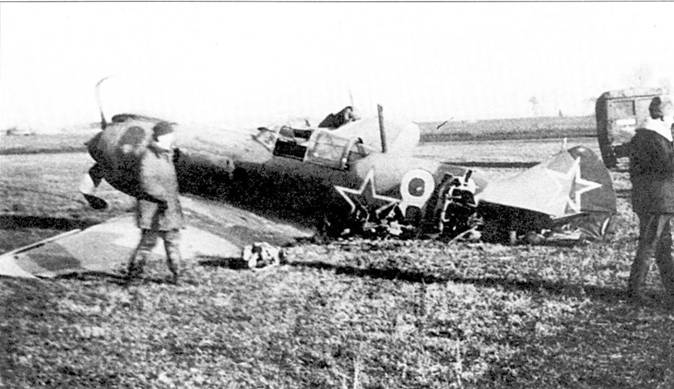

Ла-5ФН (аортовой номер «88» белого цвета) пришлось списать после вынужденной посадки новобранца сержанта Дячука па аэродром Перемышль, Польша. 6 декабря 1944 г. Ранее этот самолет совершил немало боевых вылетов с аэродрома Три Дуби. Самолет удалось благополучно перегнать из Словакии на советский аэродром, как оказалось лишь для того, чтобы Ла-5ФН разбил в тренировочном полете неопытный новичок.

Самолет Ла-5ФН (бортовой номер «58») командира 1-го чехословацкого ИАП Франтишека Файтлса. Капот двигателя и кок винта окрашены в красный цвет. Этот самолет пришлось сжечь 25 октября 1944 г. на аэродрома Три Дуба.

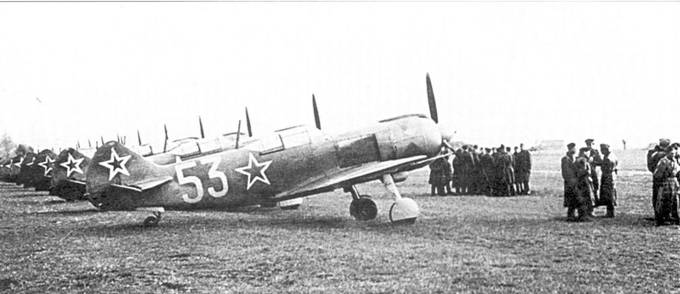

Линейка Ла-5ФН на польском аэродроме Перемышль, 7 ноября 1944 г., 1-й чехословацкий ИАП вернулся из Словакии. Часть из этих самолетов продолжала эксплуатироваться в ВВС Чехословакии после окончания войны.

Война завершилась, группа чехословацких пилотов сфотографировалась на память на фоне Ла-5ФН (бортовой номер «31» белого цвета), аэродром Палице, окрестности Кракова, Польши, 9 мая 1945 г. Кок винта истребителя окрашен в красный цвет, поверх которого нанесена белой краской спиральная линия — такой рисунок часто встречался на истребителях люфтваффе.

Линейка истребителей Ли-5ФН и Ла-7, аэродром Летнани, окрестности Праги, I июня 1945 г. Снимок сделан в день посещения 1-й смешанной авиационной дивизии президентом Чехословакии Эдвардом Бенешем, дивизией командовал полковник Людвиг Кудин.

21 июня 1944 г. 163 бомбардировщика В-17 из 3-й дивизии 8-й воздушной армии на маршруте на Украину бомбили завод синтетического топлива. Вскоре после полуночи аэродром Полтава подвергся налету примерно восьмидесяти бомбардировщиков Ju-88 и Не-111. В результате налета немецкой авиации было полностью уничтожено на земле 72 «Летающих крепости», почти все оставшиеся американские самолеты получили повреждения. Ни один советский истребитель не взлетел на отражение налета. Челночные рейды американской авиации продолжались до сентября 1944 г.
