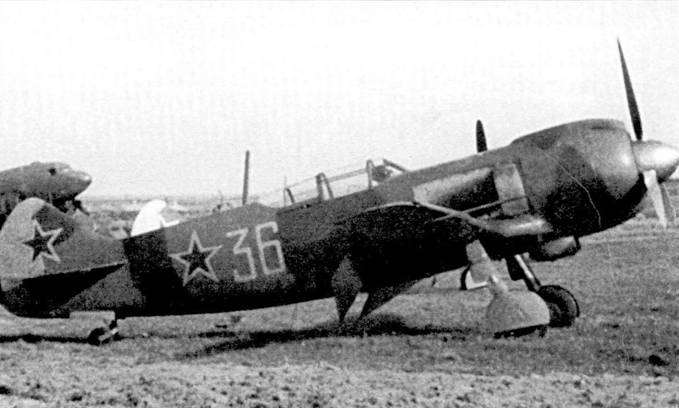

Ла-5ФН (бортовой номер «36» желтого цвета) из состава 159-го истребительного авиационного полка 275-й истребительной авиационной дивизии 13 воздушной армии. Портовой номер нарисован на фюзеляже в плевых условиях, обычно на Ла-5 номера наносились белой краской между килем и звездой на фюзеляже. Также необычна желто-красная окантовка звезд, руль направления — желтый.

Летчик Ла-5 с бортовым номером «99» белого цвета готовится занять место в кабине своего истребителя. Обратите внимание на заплатку, закрывающую пробоины в руле направления. Часто у техников не оставалось времени, чтобы покрасить подобные заплаты.

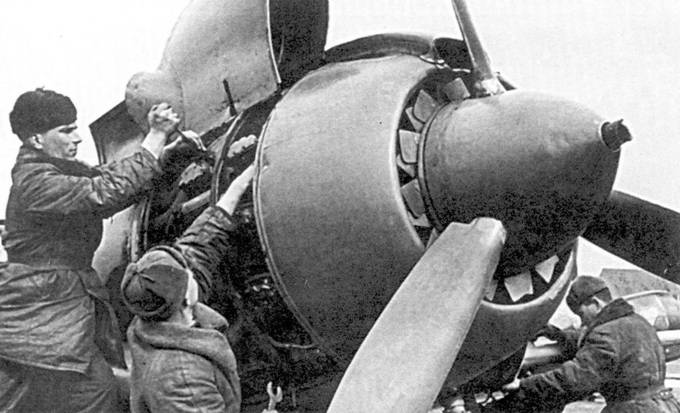

Подготовка к боевому вылету Ла-5ФН поздней серии выпуска из 41-го гвардейского ИАП 5-й воздушной армии, начало 1945 г. На снимке хорошо видная втулка в коке винта для стыковки с автостартером.

У земли АШ-82Ф имел ту же мощность, что и АШ-82А; превосходство в мощности проявлялось на высотах более 1500 м. На высоте 1650 м АШ-82Ф развивал мощность 1676 л.с., выше 4650 м мощность падала до 1450 л.с. Как и АШ-82А, мотор АШ-82Ф имел обычный карбюратор. Внешне самолеты с двигателем АШ-82Ф ничем не отличались от машин, оснащенных АШ-82А; единственное отличие — логотип «Ф», нанесенный на капот мотора красной краской в желтом круге, впрочем и это «отличие» нередко закрашивали на аэродромах.

Первые Ла-5 с двигателями Аш-82Ф начали сходить с заводской сборочной линии в декабре 1942 г., тогда моторы ставили на планеры Ла-5 последних серий выпуска. Первый Ла-5Ф покинул ГАЗ № 21 в марте 1943 г.

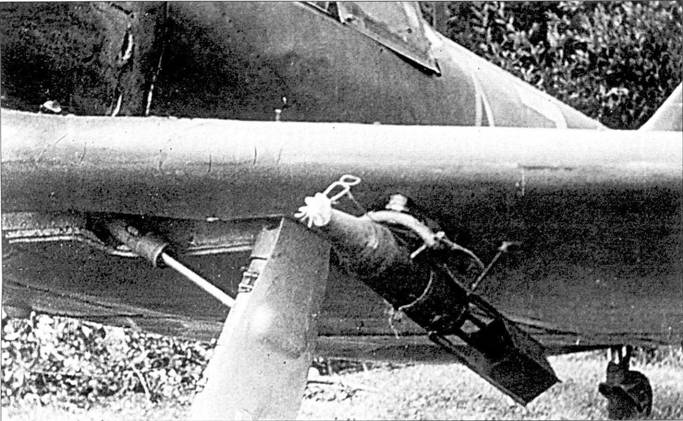

Подвеска осколочной авиабомбы АО-25М на держателе ДЗ-40 под плоскостью крыла истребителя Ла-5ФН. Масса АО-25М — примерно 25 кг, в том числе масса взрывчатого вещества — 3,1 кг. Бомба оснащена вертушкой АВ-4, благодаря которой взрыватель бомбы срабатывал над землей, зона поражения осколками при этом увеличивалась.

Снимок группы истребителей Ла-5ФН из I-го чехословацкого ИАП сделан в период освоения самолета личным составом на авиабазе Кубинка. На самолете с бортовым номером «3» перед килем нанесена белая полоса вокруг фюзеляжа.

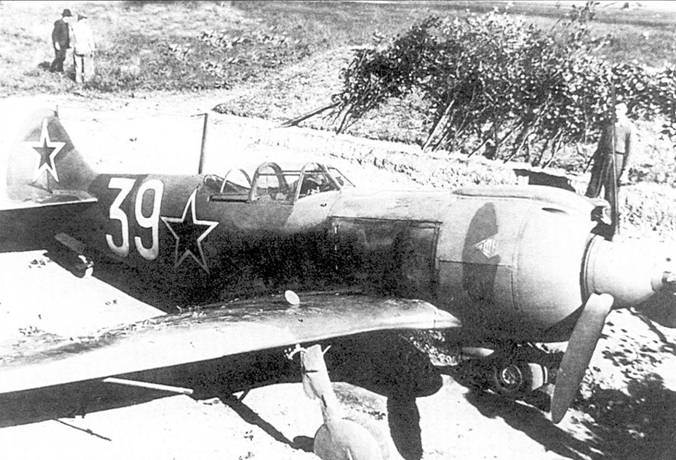

Подготовленный к вылету Ла-5ФН (бортовой номер «39» белого цвета) на стоянке, Польша. Заливочная горловина крыльевого топливного бака на правой плоскости открыта. Обратите внимание на уложенные в ряб срубленные молодые деревца — маскировка снята. Самолет оснащен бомбодержателями ДЗ-40.

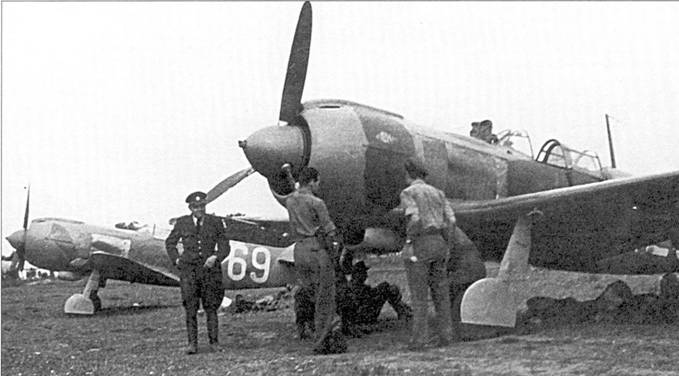

На переднем плане — истребитель с бортовым номером «20» белого цвета, на нем летал чех Томас Мотучка, ни самолете с номером «69» летал Ладислав Валоушек. Аэродром Проскуров (Львов), 11 сентября 1944 г., самолеты готовят к перелету в Кросно.

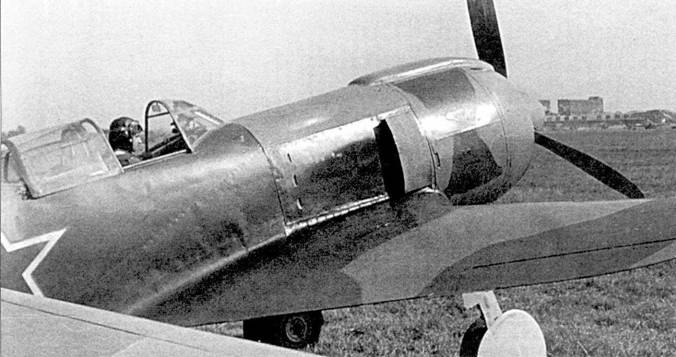

Помимо двигателя, важнейшим отличием Ла-5Ф от Ла-5 стал абсолютно новый фонарь кабины с резко улучшенным обзором в заднюю полусферу. Чтобы улучшить обзор назад пришлось отказаться от гаргрота и ввести новую заднюю секцию фонаря. Фонарь истребителя Ла-5Ф обеспечивал круговой обзор, в лобовой части монтировалось бронестекло толщиной 66 мм. Сдвижная часть фонаря была уже, чем на Ла-5.

На Ла-5 был перепроектирован и козырек фонаря, получивший дополнительный горизонтальный переплет в верхней части. Дополнительная металлическая полоса улучшала крепление бронестекла внутри козырька. На фонаре крепилось зеркало заднего вида, которое в полевых условиях обычно демонтировалось.

Устанавливавшийся на Ла-5 прицел ПБП-1А заменили более совершенным ПБП-1Б, имевший линзу диаметром два дюйма. Однако, как и ПБП-1А, новый прицел не обеспечивал точного наведения оружия.

< image l:href="#" />

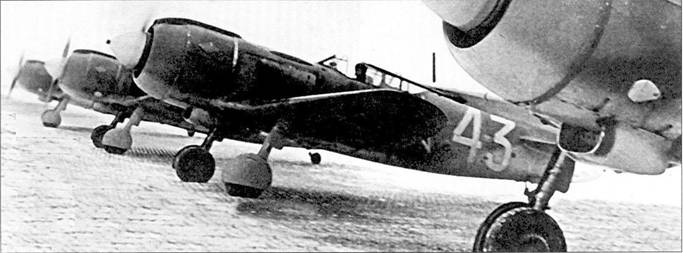

Истребители Ла-5ФН поздних выпусков имели дополнительный смотровой лючок в нижней части капота двигателя. Все запечатленные на снимке самолеты имеют рули направления желтого цвета.

Капот стандартных Ла-5ФН

Капот поздних Ла-5ФН

Томас Мотучка занял место в кабине своего Ла-5ФН с бортовым номером «20», аэродром Кросно, 17 сентября 1944 г. Через несколько минут самолет взлетит и возьмет курс на словацкий аэродром Жолна. Мотучка погиб 15 октября 1944 г. в Словакии в окрестностях населенного пункта Дивяки.

По бортам фюзеляжа, ниже козырька кабины, появилось по одному небольшому отверстию, улучшавших вентиляцию кабины. Плохая теплоизоляция двигателя и недостаточная вентиляция «поддерживали» в кабине Ла-5 высокую температуру.

Первые Ла-5Ф имели мачту радиоантенны, аналогичную устанавливавшейся на Ла-5, но большинство истребителей новой модели получили более широкую, слегка наклоненную вперед радиомачту, изменилось и натяжение самой проволочной антенны.

Конструкция топливных баков, система наддува инертным газом остались на Ла-5Ф неизменными, но крайние крыльевые баки емкостью по 65 л не устанавливались. Исключение из конструкции самолета двух топливных баков и ряд других изменений позволили снизить массу самолета на 160 кг. Дальность полета Ла-5Ф уменьшилась до 760 км (дальность полета Ла-5 — 1190 км), но снижение полетной массы позволило Ла-5Ф по характеристикам превзойти Bf 109G.

Доля элементов конструкции Ла-5Ф, которые выпускались из дельта-древесины, снизилась до минимума; дельта-древесину пришлось заменять древесиной хвойных пород. Для сохранения прочности на прежнем уровне пришлось увеличить сечение лонжеронов крыла, правда их масса не возросла, так как ель имеет меньший удельный вес.

Лонжероны крыла изготавливались из ели, нервюры — из многослойной фанеры хвойных пород, обшивка крыла — фанера толщиной 3 мм (тоже — из древесины хвойных пород). На Ла-5Ф поздних серий выпуска часть деревянных деталей заменили металлическими — стальными профилями с дюралюминиевыми стенками. Ла-5Ф с цельнометаллическим силовым набором крыла имел три топливных бака вместо четырех баков — у Ла-5Ф с деревянным крылом. Все баки располагались между двумя лонжеронами крыла. Два центральных бака имели емкость по 168 л, два внешних бака — по 148 л. Внешне крылья с металлическим набором ничем не отличались от крыльев с деревянным набором.

Два Ла-5ФН подготовлены к вылету, аэродром Брезно-над-Гроном, 7 октября 1944 г. Летчикам предстоит вылет на штурмовку немецких войск в районе Ялны. На обратном пути эту пару Лавочкиных по ошибке обстреляли американские «Мустанги», приняв их за Fw-190.

На Ла-5ФН с бортовым номером «13» белого цвета обычно летал Навел Кочфельда, на фюзеляже своего самолета он написал имя своей британской подружки Rene. На снимке — на фоне истребителя позирует лейтенант Венди, который иногда летал на этой машине. Самолет с бортовым номером «13» был разбит на вынужденной посадке в Жолне 11 октября 1944 г.
