• области, размер которой не меняется;
• области, размер которой свободно меняется и принимает нужные значения.

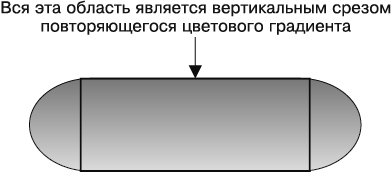

Как показано на рис. 17.11, мы создали изображение для кнопки. Внимательно рассмотрев это изображение, вы замечаете, что оно состоит из градиента. Область, которую я отрисовал вокруг прямоугольника, не может быть вырезана из приложения. Возникает вопрос: а почему? Смотрим еще внимательнее! Если я вырежу эту область и задам для нее значения высоты и ширины всего по 1 пикселу (как сейчас), то в приложении я смогу объединить сколько угодно таких однопиксельных полосок и сделать точно такую же область, какая выделена на этом рисунке (рис. 17.12).
Рис. 17.11. Изображение, в котором есть избыточная область, наиболее целесообразно сделать адаптивным
Рис. 17.12. Все отдельные срезы центральной секции изображения совершенно одинаковы
Итак, как нам уменьшить изображение, но по-прежнему иметь возможность создать из него кнопку? Ответ прост. В данном случае, когда изображение является совершенно одинаковым по всей длине, мы просто вырежем по центру изображения очень узкий фрагмент. Его ширина составит 1 пиксел, а высота не изменится. На рис. 17.13 показано, как изображение будет выглядеть после этой операции.
Рис. 17.13. Область изображения, размер которой можно изменять, теперь равна по ширине одной точке
И вот начинается самое интересное. Как мы можем сообщить iOS SDK, какие части изображения оставить нетронутыми, а какую часть растягивать? Оказывается, в iOS SDK уже предусмотрена такая возможность. Сначала загрузите ваше изображение в память с помощью API UIImage, изученных в этой главе. Создав экземпляр UIImage с таким изображением, которое гарантированно можно растягивать, преобразуйте этот экземпляр в адаптивное изображение. Это делается с помощью метода экземпляра resizableImageWithCapInsets:, относящегося как раз к рассматриваемому экземпляру. Параметр, принимаемый этим методом, относится к типу UIEdgeInsets, который, в свою очередь, определяется вот так:
Краевые отступы нужны для того, чтобы создавать так называемые девятичастные изображения (nine-part images в терминологии Apple). Имеются в виду изображения, включающие в себя следующие девять компонентов:
• верхний левый угол;
• верхний край;
• верхний правый угол;
• правый край;
• нижний правый угол;
• нижний край;
• нижний левый угол;
• левый край;
• центр.
На рис. 17.14 все проиллюстрировано максимально наглядно.
Рис. 17.14. Девятичастное изображение
Изображения сохраняются в девятичастном виде для того, чтобы программист мог адаптировать его размер по горизонтали и вертикали практически как угодно. Когда программисту требуется адаптировать изображение, некоторые из этих компонентов изменяют размер, а другие остаются нетронутыми. Никогда не меняются величины углов. Адаптация размеров других компонентов происходит следующим образом:
• верхний край — размер этого компонента изображения может изменяться по ширине, но не по высоте;
правый край — размер этого компонента изображения может изменяться по высоте, но не по ширине;
нижний край — размер этого компонента изображения, так же как и верхнего края, может изменяться по ширине, но не по высоте;
левый край — размер этого компонента изображения, так же как и правого края, может изменяться по высоте, но не по ширине;
центр — размеры центра могут меняться как по высоте, так и по ширине.
Значения отступов по верхнему, левому, нижнему и правому краям задают размеры той области, которую вы не хотите растягивать. Например, вы задали для левого края значение 10, для верхнего края — значение 11, для правого края — значение 14 и для нижнего — 5. Так вы приказываете iOS провести через изображение вертикальную линию в 10 точках от левого края, горизонтальную линию в 11 точках от верхнего края, еще одну вертикальную линию в 14 точках от правого края и, наконец, горизонтальную линию в 5 точках от нижнего края. Прямоугольная область, заключенная между этими линиями, может изменять размер (является адаптивной), а область вне этого контура — не может. Если все кажется немного запутанным, представьте себе прямоугольник (ваше изображение), а затем начертите внутри него другой прямоугольник. Размеры внутреннего прямоугольника могут меняться, размеры внешнего — нет. Предлагаю вновь рассмотреть ситуацию на картинке (рис. 17.15).
Рис. 17.15. Размеры изменяемой части изображения определяются по величине отступов от краев
На самом деле отступы слева и справа на рис. 17.15 одинаковы. Отступы от нижнего и верхнего краев также одинаковы. Я указал для них разные значения лишь для того, чтобы процесс создания отступов был более понятным и логичным. Если бы все значения отступов были одинаковы, то позже мы могли бы запутаться: а о каком из отступов сейчас идет речь?
Для такого изображения, как показано на рис. 17.15, краевые отступы создаются следующим образом:
А теперь возвращаемся к учебному коду. Здесь мы попытаемся использовать адаптивное изображение, показанное на рис. 17.13, в реальном приложении. Мы создадим кнопку и поместим ее в центре единственного вида, находящегося в нашем контроллере вида. На кнопке будет написано Stretched Image on Button (Адаптивное изображение на кнопке). Кнопка будет иметь 200 точек в ширину и 44 точки в высоту. Вот наш код:
