Принципы Джона фон Неймана:

–

Хранение информации в двоичном коде;

–

Программное управление компьютером (управление с помощью набора команд, выполняемых автоматически);

–

Однородность памяти для команд, чисел и символов;

–

Адресуемость памяти – память представляет пронумерованные ячейки.

Структурная схема ПЭВМ. Джон фон Нейман не только сформулировал принципы работы компьютера, но и определил структурные составляющие схемы, которая с некоторыми дополнениями действительна для всех ПЭВМ. Структурная схема представлена на рис.4.2. Где УВВ – устройства ввода и вывода, АЛУ – арифметически-логическое устройство, УУ – устройство управления.

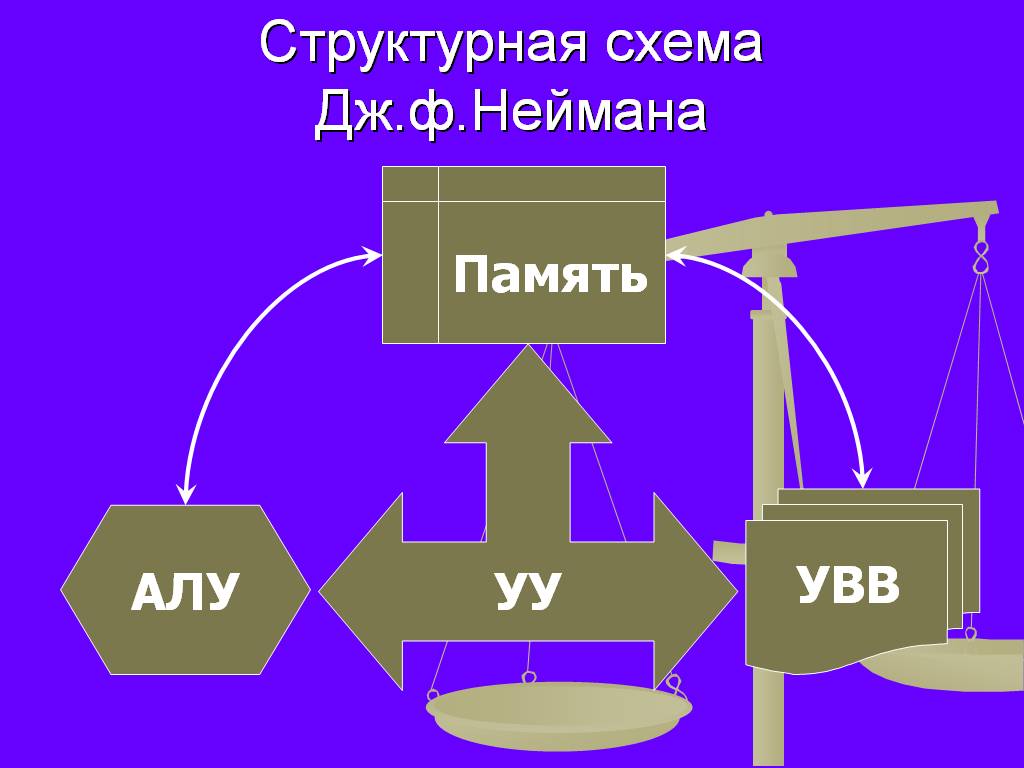

Рис..2. Структурная схема Дж. фон Неймана

Современная структурная схема (рис.4.3) имеет большую дробность, в нее включены шины (адреса и данных) – физические проводники для потоков двоичной информации, а также дополнительные элементы: внешние запоминающие устройства и внутренние устройства (адаптеры).

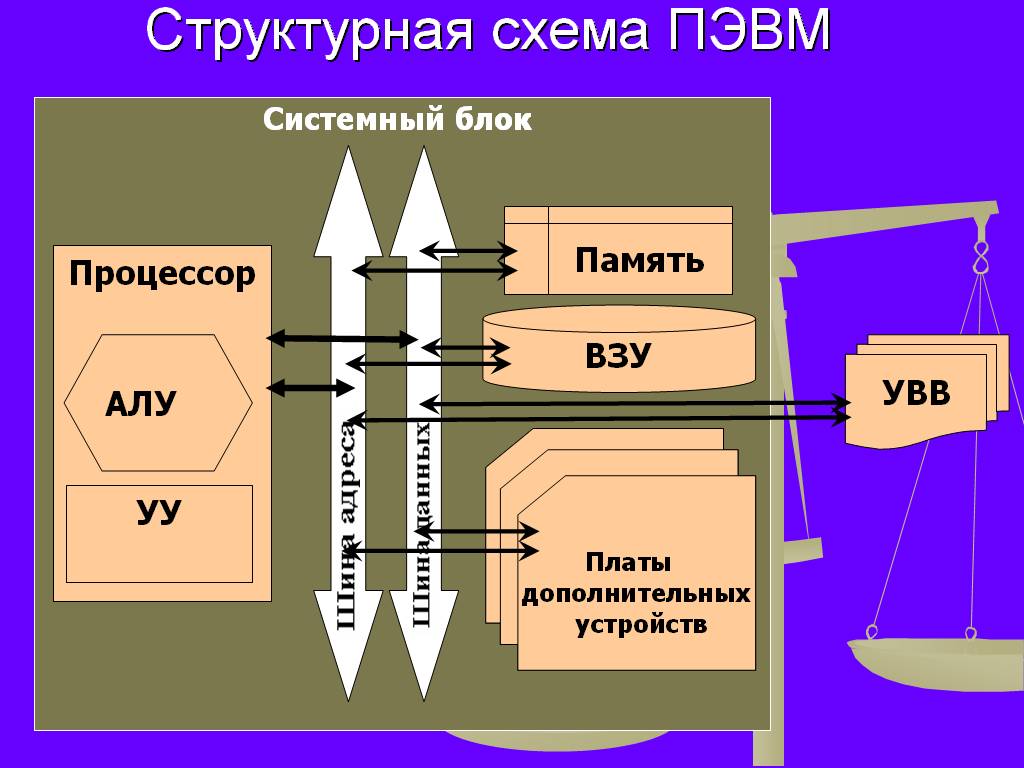

Рис..3. Структурная схема ПЭВМ

УВВ – устройства ввода и вывода, АЛУ – арифметически-логическое устройство, УУ – устройство управления, ВЗУ – внешние запоминающие устройства.

На схеме АЛУ и УУ сгруппированы в устройство, называемое процессор. А устройства ввода/вывода вынесены за пределы системного блока, объединяющего все внутренние компоненты. Часть шины, по которой передаются адреса ячеек памяти, называют адресной шиной. Часть шины, отвечающая за передачу содержимого этих ячеек, называют шиной данных.

Вопросы для самопроверки

Какие этапы прошли информационные процессы в истории развития человечества?

Выделяют пять поколений вычислительной техники, охарактеризуйте каждый из них.

Перечислите принципы построения ПК Джона фон Неймана.

Назовите элементы структурной схемы ПЭВМ.

Что понимают под платформой ПК?
