Рис. 14. Тензометрический преобразователь R1 наклеен на исследуемую деталь и подвергается тем же, что и деталь, деформациям. Резистор X приклеен только одним концом, поэтому он не подвергается воздействию силы, но находится в тех же температурных условиях, что и R1, это позволяет скомпенсировать вредное влияние температуры на работающий преобразователь R1.

Н. — Чертовски хитрый метод! Но досадно, что резистор X служит лишь для компенсации.

Л. — Можно сделать еще лучше. В рассмотренном ранее примере с металлическим стержнем верх стержня растягивается, а низ сжимается. Если мы укрепим (рис. 15) тензометрические преобразователи R1 и X один сверху, а другой снизу, то температурное воздействие, как и раньше, будет скомпенсировано (если только верх стержня не нагрет больше, чем его низ), но увеличение сопротивления R1 (удлиняется) в сочетании с уменьшением сопротивления X (сжимается) повысит чувствительность прибора. Можно было бы еще повысить чувствительность, если вместо резисторов R2 и Q использовать тензометрические преобразователи и подвергнуть их воздействию растяжения и сжатия, наклеив их для этой цели в соответствующих местах исследуемой детали.

Рис. 15. При исследовании изгибающейся балки можно заставить компенсирующий тензометр X более активно участвовать в измерении: его наклеивают с другой стороны балки и он подвергается сжатию, а тензометр R1 — растяжению.

Н. — Но признайся, Любознайкин, наверное иногда при использовании твоих тензометрических преобразователей приходится сталкиваться с определенными трудностями? Я имею в виду те случаи, когда измеряют механические напряжения (несомненно с помощью тензометрических преобразователей) на больших плотинах, где измерительные приборы сосредоточивают в одном месте, относительно удаленном от точек, где нужно измерить напряжения. При большой длине проводов температурные воздействия и различные утечки исказят все результаты.

Л. — Рассуждаешь ты абсолютно правильно. В слишком неблагоприятных условиях используют другое свойство натянутой проволоки: изменение ее резонансной частоты при изменении силы натяжения.

Н. — Каким образом? Делают колебательный контур из проволоки и конденсатора?

Л. — Ты не совсем угадал. Я говорю о механическом резонансе этой проволоки. Ты, конечно, видел и слышал, как скрипач настраивает свой инструмент: от натяжения струны изменяется нота. В нашем акустическом тензометр и чес ком методе (так называют технику измерения растяжений и сжатий) струна закрывается защитной металлической трубкой Т и помещается между полюсами магнита М (рис. 16).

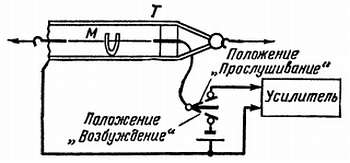

Рис. 16. Натянутая вибрирующая струна помещена между полюсами магнита в защитной трубке Т. Под воздействием силы изменяется частота собственных механических колебаний струны, что позволяет измерить приложенную силу.

Струна может вибрировать в направлении, перпендикулярном силовым линиям магнитного поля, когда по ней пропускают переменный ток, и тогда легко, даже издалека, измерить ее резонансную частоту. Можно, например, послать в струну очень короткий импульс тока, создающий эффект удара молоточка по струне пианино. Струна начинает вибрировать, но ее колебания затухают. При движении струны между полюсами магнита в ней возникает напряжение, частоту которого и измеряют. Это измерение легко произвести и на большом расстоянии. Таким образом, натянув струну между двумя точками, например, какой-либо балки, мы можем легко обнаружить любое изменение расстояния между этими двумя точками.

Н. — Таким образом мы располагаем еще одним преобразователем для измерения силы. Я полагаю, что на этом серия преобразователей закончилась?

Л. — Далеко не так. Попутно я назову тебе конденсатор, подвижная или деформируемая обкладка которого под воздействием приложенной силы может в большей или меньшей степени отходить от другой обкладки, изменяя тем самым емкость конденсатора. Можно также использовать изменение расстояния между двумя соединенными последовательно катушками: изменение коэффициента связи вызывает изменение самоиндукции всего устройства. Используя эти типы преобразователей, можно сделать генератор, частота которого модулируется изменяемым элементом. Стоит также назвать пьезоэлектрические кристаллы, в которых при механическом воздействии возникает электрическое поле. Из кристаллического материала (керамика, кварц или специальная соль) вырезают по правильному направлению кристалла пластинку и металлизируют ее с обеих сторон; когда такой конденсатор подвергают механическим воздействиям, на его обкладках появляется напряжение.

Н. — Я думаю, что с присущим тебе юмором ты сейчас объявишь мне, что все перечисленное тобой, от чего у меня уже начинает вспухать голова, всего лишь ничтожная часть перечня преобразователей, чувствительных к механическим воздействиям.

Л. — Незнайкин, когда-нибудь ты должен стать пророком-ясновидцем. О механических преобразователях можно было бы написать целые тома, но мне кажется, что ты начинаешь с беспокойством поглядывать на свои часы. Это несомненно связано с Поленькой и меня совершенно не удивляет.

Н. — Я вижу, что ты тоже большой мастер читать чужие мысли, и говорю тебе «до завтра».

Незнайкин. — Надеюсь, что ты, Любознайкин, не займешь весь сегодняшний вечер разговорами о механических преобразователях. Откровенно говоря, мне кажется вполне достаточно того, что я о них услышал.

Любознайкин. — Успокойся. Прежде чем перейти к другой теме, я намерен рассказать тебе лишь о преобразователях положения, т. е. о таких преобразователях, которые позволяют превратить в электрический сигнал положение подвижного элемента.

Н. — Мне представляется, что многие приспособления, о которых ты говорил мне вчера, могли бы оказаться полезными для этой цели. Например, потенциометр с линейной намоткой катушки или же конденсатор переменной емкости.

Л. — Совершенно верно. Можно также использовать (рис. 17) пластинку, больше или меньше перекрывающую световой поток, оставшаяся часть которого измеряется фотоэлементом (этот прибор скоро станет предметом нашего разговора). Но перейдем к преобразователям скорости; рассмотрим для начала способы измерения угловой скорости (или частоты вращения).

Рис. 17. В зависимости от положения подвижной заслонки изменяется освещенность фотоэлемента.
