Н. — Понимаю, но тогда моя система пригодна для всех полей. При измерении постоянного поля следует лишь воспользоваться одним из вибропреобразователей, о которых ты мне недавно говорил…

Л. — Какой ужас! Предположим, что мы сделаем предложенное тобой устройство (рис. 9). Я заменяю электрическое поле батареей с очень высоким напряжением Uвх, включенной последовательно с конденсатором С1. При включении на некоторое время вибропреобразователя К конденсатор С2 полностью разрядится и его заряд больше не восстановится; напряжение Uвых будет упорно оставаться равным нулю. Нет, вибропреобразователь для нашей цели совсем не годится; но ты прав, когда хочешь преобразовать нечто постоянное в нечто переменное, которое легче использовать; только преобразовывать в этом случае нужно не напряжение, а само электрическое поле.

Рис. 9. При получении напряжения с помощью емкостного делителя нельзя пользоваться методом замыкания — размыкания, изображенным на рис. 4.

Н. — Это можно осуществить, если к заряженному проводнику, создающему поле, подносить и быстро отодвигать металлический предмет, соединенный с конденсатором С1.

Л. — Идея хороша, но я не думаю, что тебе удастся осуществить движение этого металлического предмета туда сюда со значительной амплитудой и с частотой 50 колебаний в 1 сек; если же ты способен на такое, то тебе нужно выступать в цирке!

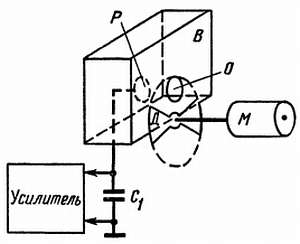

Лучше поместить соединенную с конденсатором С1 металлическую деталь Р в металлический ящик В (рис. 10), а перед ним установить фигурный диск Д, приводимый в движение двигателем М. Диск то закрывает, то открывает отверстие О; деталь Р подвергается воздействию электрического поля, когда отверстие О открыто, и находится вне этого поля, когда отверстие перекрыто диском. На конденсаторе C1 возникает переменное напряжение, и его остается лишь усилить с помощью усилителя, называемого электрометрическим, о котором мы еще поговорим.

Рис. 10. В ящик В помещен металлический элемент Р, расположенный перед отверстием О, открывающимся лишь в моменты, когда вращающийся диск Д открывает его. Таким образом модулируется воздействие электрического поля на Р.

Н. — В принципе это несколько напоминает мне метод, применяемый одним из моих друзей, работающим на циклотроне…

Л. — У него дома есть циклотрон???

Н. — Да нет, в Научно-исследовательском центре в г. Орсей. Там для измерения поля магнита используется небольшая катушка, помещенная на конце палки и вращаемая двигателем. Мой приятель замеряет наводимый в этой катушке ток.

Л. — Действительно, это классическая система для измерения постоянных магнитных полей. Впрочем, можно поступить иначе. Как ты знаешь, сталь и ферриты (магнитные окислы железа, имеющие структуру керамики) обладают одним свойством, которое обычно считается неприятным: они насыщаются в магнитном поле. Следовательно, достаточно поместить в магнитное поле стальной или ферритовый стержень, насыщение будет изменять магнитную проницаемость (стержень концентрирует магнитные силовые линии и повышает коэффициент самоиндукции катушки, в которую он введен). И теперь остается лишь определить эту проницаемость, для чего нужно просто измерить коэффициент самоиндукции катушки, надетой на стержень, и мы будем знать напряженность магнитного поля.

Н. — Но скажи мне, ведь если магнитное поле будет переменным, то это внесет порядочный хаос в твою систему с вращающейся катушкой или с переменным током, который ты несомненно используешь для измерения коэффициента самоиндукции?

Л. — Дорогой Незнайкин, ты просто ищешь трудности. При переменном магнитном поле катушку оставляют неподвижной и измеряют наведенное в ней напряжение.

Н. — Действительно, это проще. Итак, подведем итоги: ты говорил мне о преобразователях постоянного напряжения (вибропреобразователях), о преобразователях очень высокого напряжения (резистивных или емкостных делителях напряжения), о преобразователях электрических или магнитных полей (вращающейся катушке или насыщающемся феррите). О чем же ты расскажешь мне теперь?

Л. — Я полагаю, что было бы интересно поговорить о преобразователях, чувствительных к механическим воздействиям.

Н. — Мне представляется, что силу можно измерить электрическим методом. Если изучаемую силу приложить к проволоке, на конце которой укреплена пружина, то в зависимости от величины силы пружина растянется больше или меньше. Если эту проволоку обернуть вокруг оси потенциометра, то с помощью электрических измерений можно определить, на сколько повернулась ось потенциометра.

Л. — Незнайкин, ты положительно находишься в прекрасной форме! Твою систему, правда в несколько измененном виде, часто используют: потенциометр заменен ползунком, скользящим по проволоке, имеющей высокое удельное сопротивление и намотанной на прямом стержне; при такой конструкции нет необходимости обматывать нить вокруг оси и ее привязывают непосредственно к ползунку.

Источник постоянного напряжения (рис. 11) подключен к описанному переменному резистору, а вольтметр V, соединенный с одним выводом этого резистора и ползунком, позволяет определить место, занимаемое последним, а следовательно, и определить силу через соответствующее напряжение. Но существует и другой, получивший очень широкое распространение тип преобразователя силы: проволочный тензометрический преобразователь.

Рис. 11. В зависимости от величины приложенной силы F ползунок потенциометра больше или меньше перемещается влево, благодаря этому величину силы можно определить по показаниям вольтметра V.

Н. — Название меня заинтриговало, но это должно быть дьявольски сложно!

Л. — Сложно лишь название. Видишь ли, Незнайкин, сопротивление проволоки изменяется, когда эту проволоку растягивают.

Н. — А! Теперь я понимаю, почему говорят: «Не тяните за выводы резисторов в приемнике», ведь это изменило бы сопротивление резисторов и…

Л. — О! Причина совсем не в этом. Прежде всего изменения сопротивления, о которых я говорил, составляют всего лишь несколько тысячных долей его первоначальной величины (максимум 0,5 %), а кроме того, эти изменения происходят по известному закону и только у резисторов, сделанных из металлической проволоки. Совет, который тебе дали и который я считаю очень разумным, имеет целью предотвратить механическое повреждение используемых для монтажа аппаратуры резисторов. Посмотри, наши измерительные резисторы сделаны из очень тонкой проволоки, укрепленной в виде зигзага на кусочке бумаги (рис. 12).
