2. Создание и настройка шаблонов листов чертежей (форматов).

3. Формирование документации (размещение видов на соответствующих форматных листах).

4. Вывод документации.

В главе 2 упоминалось о том, что палитра Navigator (Навигатор) позволяет просматривать структуру проекта с помощью вариантов просмотра – карт. Для создания и просмотра иерархической структуры документации проекта предназначена карта Layout Book (Книга чертежей), для активации которой необходимо нажать кнопку

расположенную на панели инструментов навигатора, – на панели навигатора появится структура чертежей документации.

Структура чертежей начинается с корневой папки, которой является книга чертежей, носящая наименование, совпадающее с названием проекта. Дальнейшее расположение элементов структуры зависит от ее типа, который выбирается с помощью кнопки, расположенной под панелью навигатора.

Существует два следующих типа расположения элементов структуры.

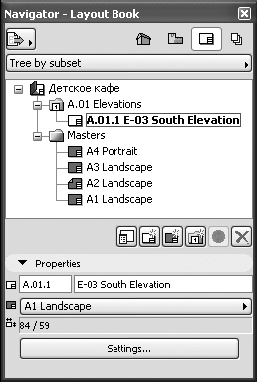

Tree by subset (По подмножествам) – при выборе этого типа отображается создаваемая пользователем структура папок, в которые помещаются листы чертежей, в свою очередь являющиеся папками для размещенных на них видов (рис. 10.6, а). Последняя папка структуры – Masters (Шаблоны) содержит листы шаблонов чертежей.

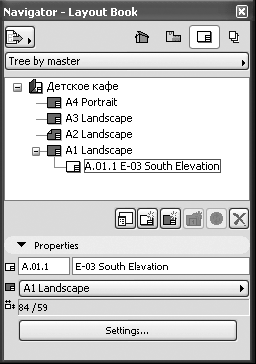

Tree by master (По шаблонам) – основу структуры составляют листы шаблонов, которые являются папками для связанных с ними листов чертежей (рис. 10.6, б).

а

б

Рис. 10.6. Варианты структуры книги чертежей

Для работы с создаваемой или имеющейся структурой используется контекстное меню, вызываемое щелчком правой кнопкой мыши на элементе структуры. Однако можно использовать следующие кнопки, расположенные под рабочим полем структуры чертежей:

Settings (Параметры) – вызывает окно настройки параметров выбранного элемента структуры;

New Layout (Создать лист) – создает новый лист чертежа;

New Master Layout (Создать шаблон) – создает новый шаблон;

New Subset (Создать подмножество) – создает подмножество чертежей (новая папка в структуре документации проекта);

Update (Обновить) – обновляет изображение выбранного чертежа.

Состав элементов управления, расположенных под рассмотренными кнопками, зависит от выбранного объекта и предназначен для управления их свойствами.

Окно настройки параметров книги чертежей (рис. 10.7) можно вызвать одним из следующих способов:

командой Book Settings (Параметры книги чертежей) контекстного меню корневой папки;

нажатием кнопки Settings (Параметры), расположенной в нижней части окна навигатора, при выделенной корневой папке структуры чертежей;

нажатием кнопки

при выделенной корневой папке структуры чертежей.

Рис. 10.7. Окно настройки параметров книги чертежей

Единственная задача настройки книги чертежей – установка нумерации ее объектов. Эта задача решается использованием следующих элементов управления:

переключателя выбора структуры нумерации чертежей, который можно установить в два положения:

Use Hierarchy (Tree View by Subset) (Использовать иерархию с подмножествами чертежей) – в этом положении нумеруются созданные подмножества, а их номера включаются в номера расположенных в них чертежей;

Use Flat Layout Order (Использовать обычный порядок чертежей) – нумерация папок подмножеств отсутствует, а номера чертежей не включают номера подмножеств;

текстового поля ID Prefix (Префикс идентификатора) – здесь определяется наличие и вид префикса, который подставляется в начало номера чертежа;

открывающегося списка ID Style (Стиль идентификатора) – элементами списка являются различные формы нумерации;

текстового поля Start at (Начать с) – здесь вводится начальный номер (или символ в случае выбора упорядочения по алфавиту), с которого должна начинаться нумерация чертежей.

В качестве примера создадим книгу чертежей проекта и определим ее структуру. Не обращайте внимания на имеющуюся структуру чертежей, а лучше удалите ее. Пока не трогайте шаблоны, расположенные в папке Masters (Шаблоны). Чтобы создать книгу чертежей проекта, необходимо выполнить следующие действия.

1. Открыть карту Layout Book (Книга чертежей), нажав кнопку панели навигатора.

2. Установить тип структуры отображения Tree by Subset (По подмножествам).

3. Вызвать окно установки параметров книги чертежей.

4. Установить в положение Use Flat Layout Order (Использовать обычный порядок чертежей) переключатель выбора структуры нумерации чертежей.

5. В текстовое поле ID Prefix (Префикс идентификатора) ввести префикс номера чертежа Пр.17 -.

6. Из открывающегося списка ID Style (Стиль идентификатора) выбрать форму нумерации 01, 02, 03.

7. В текстовое поле Start at (Начать с) ввести 1.

8. Последовательными нажатиями кнопки

и вводом соответствующего наименования в текстовое поле открывающегося диалогового окна создать подмножество чертежей Планы, Фасады, Общий вид, Деталировка.

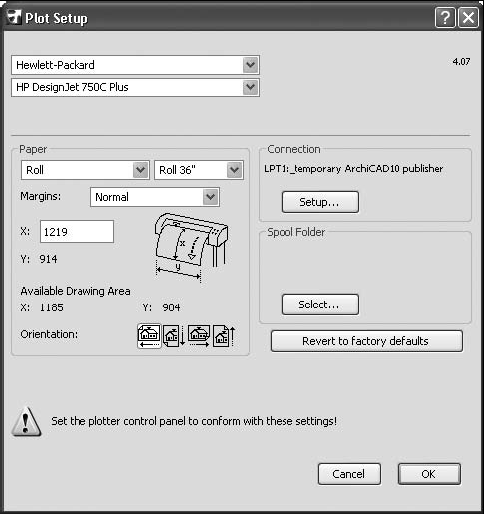

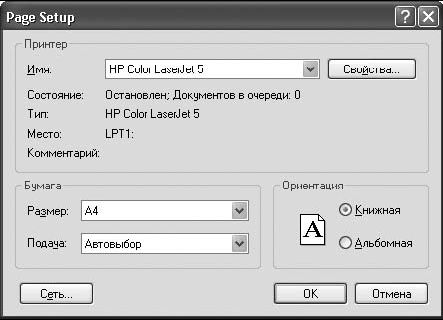

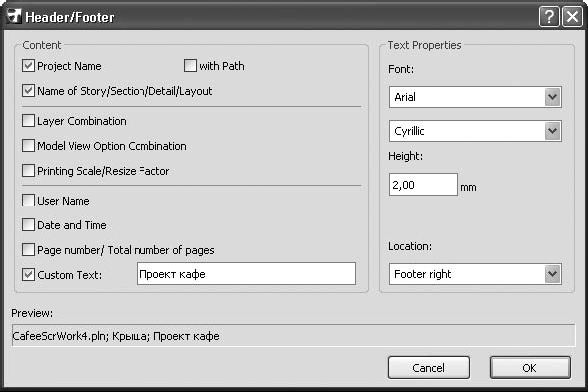

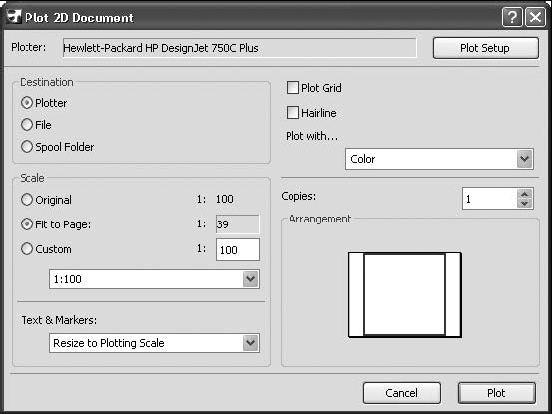

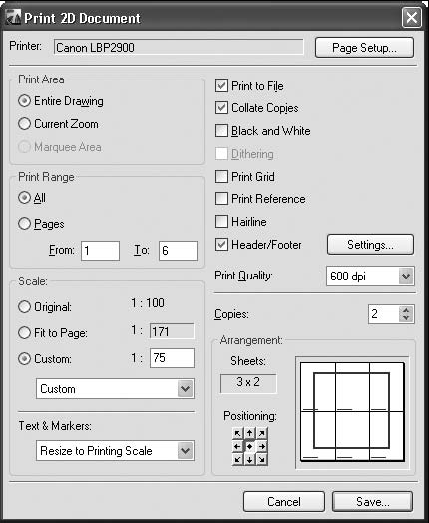

В данной главе рассматривались инструменты и технологии подготовки устройств вывода и выводимых изображений для получения полного комплекта проектной документации.
