Подушки фиксируются при помощи ремня, пропущенного через специальные прорези. Угловой столик изготавливается из ДСП и легко устанавливается в угол, образованный двумя частями дивана.

Трехместная часть

На рисунках 38, показаны общая конструкция, способ раскройки материала и порядок сборки деталей. Рама состоит из продольных передней (2) и задней (2, а) царг и из наружных (3) и внутренних (3, а) поперечных. Склейте между собой царги и дополнительно зафиксируйте их при помощи шурупов 3 х 60 мм, с потайными головками. Для верного соблюдения угла соединения можно использовать основание 4 (крышку) в роли соединительного элемента.

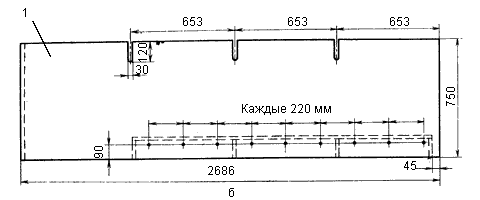

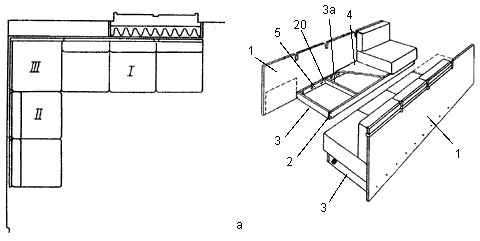

Рис. 38. Угловой диван: а — вид сверху и вразрезе; б — раскройка материала для трехместной части

После сборки рамы обработайте кромки царг и крышки. Кромки рамки закруглите, радиус закругления — около 10 мм. Все утопленные головки шурупов зашпатлюйте.

Далее обработайте заднюю стенку, т. к. отверстия для болтов желательно сверлить одновременно с ней. Отшлифуйте все кромки задней стенки, а верхние и боковые закруглите, как показано на рисунке. Теперь можно разметить и просверлить отверстия диаметром 30 мм и выпилить пазы.

Наметьте на внутренней стороне продольной царги 2, а рамы 9 отверстий, положите раму на несколько опор и прикрепите к ней заднюю стенку несколькими струбцинами. Произведите сверление и пропустите болты через отверстия в задней стенке. На выступающие из цоколя части болтов наденьте шайбы и затяните их гайками.

Процесс обивки и перетяжки дивана будет описан ниже, но стоит отметить, что, поскольку диван встраивается в угол, заднюю его часть можно перетянуть дешевой черной тканью.

Двухместная часть

Сборка двухместной секции дивана (рис. 39) производится так же, как и сборка трехместной. Остается отметить, что задняя стенка с угловым столиком должна выступать вправо боковой кромкой для стыковки с первой частью дивана. Конечно, если позволяют параметры комнаты, можно собрать не двух-, а трех — или четырехместную секцию, нужно только соответственно увеличить размеры при раскройке материала.

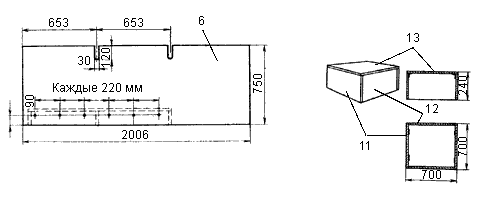

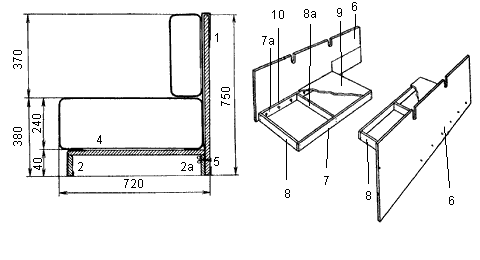

Рис. 39. Угловая часть дивана. Раскройка материала для двухместной части и ее сборка

Угловой столик

Находясь на стыке двух секций дивана, угловой столик имеет форму куба, как показано на рисунке. Его боковые стенки 11 и 12 изготовьте из ДСП толщиной 16 мм. Столешницу 13 вырежьте из 19-миллиметровой ДСП с пластиковым покрытием, ее кромки после раскройки зашлифуйте и оклейте самоклеящейся пленкой.

Просверлите отверстия для шурупов и соберите конструкцию, после чего сразу же зашпатлюйте утопленные головки шурупов. Так как видимые грани столика нужно будет перетягивать тем же обивочным материалом, что и весь диван, столешницу можно дополнительно зафиксировать четырьмя уголками.

Материалы и компоненты:

1. Задняя стенка трехместного дивана:

Материал: ДСП толщиной 19 мм;

Размер, мм: 2686 х 750;

Кол-во: 1.

2. Передняя продольная царга дивана:

Материал: ДСП толщиной 19 мм;

Размер, мм: 1915 х 120;

Кол-во: 1.

2а. Задняя продольная царга дивана:

Материал: ДСП толщиной 19 мм;

Размер, мм: 1877 х 120;

Кол-во: 1.

3. Наружная поперечная царга дивана:

Материал: ДСП толщиной 19 мм;

Размер, мм: 630 х 120;

Кол-во: 2.

3а. Внутренняя поперечная царга дивана:

Материал: ДСП толщиной 19 мм;

Размер, мм: 611 х 120;

Кол-во: 2.

4. Основание дивана:

Материал: ДСП толщиной 16 мм;

Размер, мм: 1915 х 649;

Кол-во: 1.

5. Болты:

Материал: готовое изделие;

Размер, мм: М6 х 60;

Кол-во: 9.

6. Задняя стенка двухместной секции:

Материал: ДСП толщиной 19 мм;

Размер, мм: 2006 х 750;

Кол-во: 1.

7. Передняя продольная царга дивана:

Материал: ДСП толщиной 19 мм;

Размер, мм: 1260 х 120;

Кол-во: 1.

7а. Задняя продольная царга дивана:

Материал: ДСП толщиной 19 мм;

Размер, мм: 1222 х 120;

Кол-во: 1.

8. Наружная поперечная царга дивана:

Материал: ДСП толщиной 19 мм;

Размер, мм: 630 х 120

Кол-во: 2.

8а. Внутренняя поперечная царга дивана:

Материал: ДСП толщиной 19 мм;

Размер, мм: 611 х 120;

Кол-во: 1.

9. Основание дивана:

Материал: ДСП толщиной 16 мм;

Размер, мм: 1260 х 649;

Кол-во: 1.

10. Болты:

Материал: готовое изделие;

Размер, мм: М6 х 60;

Кол-во: 6.

11. Боковые стенки углового столика:

Материал: ДСП толщиной 16 мм;

Размер, мм: 700 х 360;

Кол-во: 2.

12. Поперечные стенки:

Материал: ДСП толщиной 16 мм;

Размер, мм: 668 х 360;

Кол-во: 2.

13. Столешница углового столика:

Материал: ДСП толщиной 19 мм, с односторонним пластиковым покрытием;

Размер, мм: 700 х 700;

Кол-во: 1.

Изготовление мягких элементов

Как уже было сказано выше, поролон можно купить в магазине. Главная особенность этого материала, на которую нужно обратить внимание при покупке, это формоустойчивость, т. е. способность материала возвращаться к исходному положению после деформации.

В данном случае была использована формоустойчивая вспененная резина с объемным весом 45 кг/м3 для сидений и 25 кг/м3 для элементов спинки. Кроме того, сверху следует уложить 5-сантиметровый слой синтепона или ватина.
