Вертолеты Том II

Ружицкий Е.И.

Вертолеты. – М.: Виктория, ACT, 1997. – В пер., 208 с. с цв. ил.

ISBN 5-89327-007-Х

В книге представлены описания основных зарубежных вертолетов, находящихся в настоящее время в эксплуатации. По всем вертолетам приведены сведения об их конструкции, силовой установке и трансмиссии, системе управления, оборудовании и вооружении, а также их характеристики и сведения о производстве и поставках.

Книга предназначена для специалистов и широкого круга читателей.

Научно-популярное издание

Слайды С.А. Скрынникова, Е.И. Ружицкого

Фотограф В.Г.Усков

Художник обложки С.И. Семенов

Главный редактор серии В.Н. Рыбаков

Верстка А.В. Бочков

Технический редактор О.Г. Копченова

Корректор О.И. Иванова

Вертолеты Белл «Ирокез» во Вьетнаме

Многоцелевые вертолеты Белл «Ирокез» и «Хью» являются самыми paспространенными в мире вертолетами и отличаются большим числом военных (под обозначениями UH-1, ТН-1 и НН-1), для вооруженных сил США, и гражданских (под обозначениями Белл 204,205 и 212) модификаций, которые производились длительное время в США, а также по лицензии во многих странах.

Разработка вертолета «Ирокез» началась в 1955 г. по контракту с армией США в соответствии со следующими требованиями: обеспечение транспортировки 6 солдат или груза массой 400 кг с крейсерской скоростью 135 км/ч при статическом потолке 1850 м и радиусе действия 185 км. Вертолеты «Ирокез» должны были иметь силовую установку из одного ГТД и обладать ресурсом основных агрегатов не менее 1000 ч. Они должны были заменить многоцелевые вертолеты Сикорский UH-19 (S-55), имеющие силовую установку из Одного ПД и способные перевозить также 6 солдат, но обладающие крейсерской скоростью только 135 км/ч и статическим потолком 610 м.

Основными особенностями конструкции опытного вертолета Белл «Йрокез», сохранившимися в большинстве последующих модификаций, явились использование двухлопастного несущего винта на универсальном шарнире со стабилизирующим стержнем и двухлопастного рулевого винта с общим горизонтальным шарниром, большой грузовой кабины с большими сдвигающимися грузовыми дверями и лыжного шасси с небольшой высотой стоек, чтобы обеспечивать быструю загрузку и выгрузку солдат и грузов.

Первый полет первого опытного вертолета состоялся 22 октября 1956 г., летные испытания 6 опытных и 9 предсерийных вертолетов UH-1 проводились в 1957-1958 тт.

С 1958 г. начинается серийное производство вертолетов UH-1A, а с 1963 г. – вертолетов UH-1D, которые стали базовыми для последующих модификаций.

Вертолеты Белл «Ирокез» во Вьетнаме

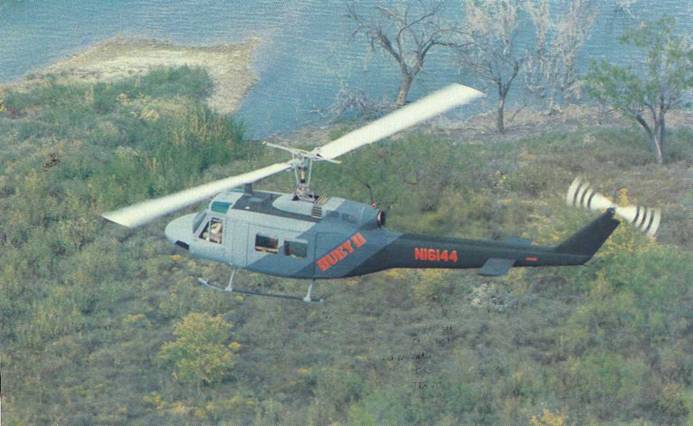

Многоцелевой вертолет Белл UH-1D “Хью” II

Развитие модификаций вертолетов UH-1 шло по пути увеличения их грузоподъемности, которая возросла от 400 до 1800 кг у серийных вертолетов и до 3 т у демонстрационного вертолета-крана, и некоторого улучшения их летных характер ристик. Это потребовало увеличения размеров грузовой кабины и значительного увеличения мощности силовой установки. Большинство вертолетов UH-1 было снабжено ГТД фирмы «Лайкоминг» со свободной турбиной с передним выводом вала, мощность которых у разных вариантов возросла от 630 кВт/ 860 л; с. до 1030 кВт/1400 л. с. у серий гшх вертолетов и до 1950 кВт/ 2650 л. с. у вертолета-крана. Параллельно велась разработка двухдвигательных вариантов вертолета § различными ГТД, общая мощность которых возросла от 1030 кВт/1400 л. с. до 1340 кВт/1800 л. с.

Особенно большим изменениям подверглась несущая система, хотя на большинстве вертолетов сохранились традиционные для фирмы «Белл» двухлопастные несущие винты с лопастями прямоугольной формы в плане, отличающиеся, однако, своим диаметром и хордой лопастей. На серийных вертолетах использовалось шесть различных типов несущих винтов: диаметром 13,42 м с хордой лопастей 0,331,0,553 и 0,686 м, диаметром 14,64 м с хордой лопастей 0,533 и 0,686 м и диаметром 15,24 м с хордой лопастей 0,686 м. Аналогично шло и развитие рулевых винтов, у которых также изменялись диаметр и хорда лопастей.

Увеличение диаметра несущего и рулевого винтов потребовало изменения длины фюзеляжа, что осуществлялось увеличением длины хвостовой балки при сохранении размеров грузовой кабины, а у модификаций с увеличенной грузоподъемностью -за счет увеличения габаритов грузовой кабины. Последние модификации отличаются также улучшенными аэродинамическими обводами для уменьшения вредного сопротивления.

Вертолеты UH-1 широко использовались во Вьетнаме, где в эксплуатации находилось около 1000 вертолетов UH-1. Во время войны во Вьетнаме резко возросло производство вертолетов UH-1, достигшее максимума в 1967 г., когда было построено 1645 вертолетов.

В США и по лицензии в других странах построено более 16 000 вертолетов «Ирокез» и «Хью» 27 различных модификаций, из которых 12 производились серийно, причем производство некоторых из них продолжается до настоящего времени.

Ниже приводится перечень модификаций вертолета «Ирокез» и их основные отличия.

UH-1A

UH-1B

UH-1F

UH-1H

UH-1N

Развитие многоцелевых вертолетов UH-1A, В, F, Н и N

Компоновочная схема вертолета Белл 205 A-I

1 – фюзеляж; 2 – главный редуктор; 3 – несущий винт; 4 – обтекатель двигателя; 5 – двигатель; 6 – рулевой винт; 7 – хвостовая балка; 8 – лыжное шасси

UH-1A – многоцелевые и тренировочные вертолеты для армии США с несущим винтом диаметром 13,4 м и хордой лопасти 0,381 м, с одним ГТД Лайкоминг T53-L-1 взлетной мощностью 630 кВт/ 860 л. с. и взлетной массой 2950 кг. В кабине могло разместиться при одном летчике 6 солдат или трое раненых на носилках с двумя сопровождающими санитарами. Из-за ограниченной мощности двигателя обладали ограниченной скоростью и грузоподъемностью, поэтому было построено только 173 вертолета.
