Введение
Уважаемые будущие, настоящие и вчерашние курсанты автошкол! Из личного опыта знаем: каждому, кто готовится к нелегкому жизненному испытанию под названием «водительские курсы», очень уж хочется как-нибудь «опустить» теорию и поскорее сесть за руль автомобиля, пусть даже учебного. Равно как и тем, кто уже ерзает на стуле, сидя за партой, и с тоской изучает, что такое гужевая повозка или чем велосипед отличается от мопеда.
Однако же в теоретической части есть немало полезной и интересной информации. Проблема в том, что часто в стандартных учебниках она изложена сухо и непонятно. По этой причине и родилась книга, которую вы держите в руках.
Поверьте, все, что в ней содержится, пригодится не только для сдачи зачетов и экзаменов на пути к заветной цели, но и послужит вам в будущем хорошим подспорьем. Ведь гораздо лучше «опустить» не теорию, а звание «чайника» в водительской карьере. Для этого необходимо обладать знаниями, чтобы не тратить пол-стоимости автомобиля на замену целого узла вместо одного подшипника.
К сожалению, подобный «развод на деньги» происходит сплошь и рядом.
Так что читайте, запоминайте, усваивайте, переваривайте, сдавайте экзамены, покупайте машину и становитесь настоящим водителем!
1. Общее устройство автомобиля
К транспортным средствам категории «В»
относятся автомобили, разрешенная максимальная масса которых не превышает 3500 кг
с количеством сидячих мест, помимо сиденья водителя, не более восьми.
Любой легковой автомобиль состоит из следующих элементов (рис. 1.1):
двигателя;
трансмиссии;
ходовой части;
механизмов управления;
электрооборудования;
дополнительного оборудования;
кузова.
Двигатель — это «сердце» машины. Он сжигает топливо и преобразует тепловую энергию в механическую: заставляет вращаться коленчатый вал, затем вращение через трансмиссию передается на колеса (составляющую ходовой части).
Так машина приводится в движение.

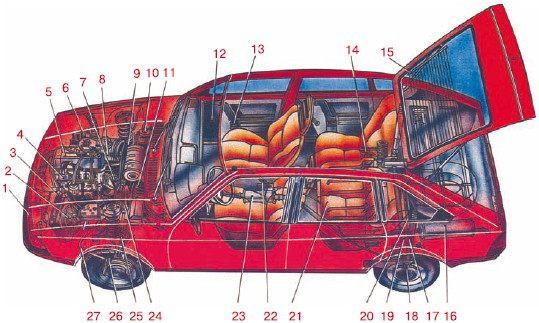

Рис. 1.1. Общий вид легкового автомобиля:
1 — фара; 2 — вентилятор системы охлаждения двигателя; 3 — радиатор системы охлаждения двигателя; 4 — распределитель зажигания; 5 — двигатель; 6 — аккумуляторная батарея; 7 — катушка зажигания; 8 — воздушный фильтр; 9 — телескопическая амортизаторная стойка передней подвески; 10 — бачок омывателя ветрового стекла; 11 — коробка передач; 12 — ручка стеклоподъемника; 13 — внутренняя ручка двери; 14 — рычаг задней подвески; 15 — элемент обогрева заднего стекла; 16 — основной глушитель; 17 — задний амортизатор; 18 — задний тормоз; 19 — балка задней подвески; 20 — поперечная штанга задней подвески; 21 — топливный бак; 22 — рычаг стояночной тормозной системы; 23 — дополнительный глушитель; 24 — вакуумный усилитель тормозной системы; 25 — вал привода передних колес; 26 — передний тормоз; 27 — штанга стабилизатора передней подвески
Во время движения водитель управляет автомобилем с помощью рулевого колеса и педалей, представляющих собой механизмы управления. Он включает свет фар и указатели поворотов, то есть пользуется электрооборудованием.
При этом водитель пристегнут ремнем безопасности, ему тепло (работает обогреватель) — задействовано дополнительное оборудование.
Кузов среднестатистического легкового автомобиля состоит из моторного отсека (там находится двигатель), пассажирского салона и багажного отделения. Он же является несущей конструкцией для узлов и агрегатов автомобиля.
Современные автомобили можно классифицировать по нескольким признакам: по типу кузова, типу и рабочему объему двигателя, типу привода колес и габаритным размерам.
Классификация по типу кузова
Кузова современных легковых автомобилей разнообразны и многофункциональны, хотя, конечно, их основное предназначение — перевозка пассажиров и небольшой поклажи.
В зависимости от формы кузова и количества посадочных мест легковые автомобили делятся на следующие типы.
Седан — машина с двумя, четырьмя или даже шестью боковыми дверями. Характерные черты — моторный отсек и багажное отделение у седанов вынесены наружу, то есть изолированы от салона (рис. 1.2). Седаны, имеющие шесть боковых дверей и перегородку, отделяющую водительскую секцию салона от пассажирской, называют лимузинами.
Рис. 1.2.Седан — самый распространенный тип кузова
Купе — двухдверный кузов с одним или двумя рядами полноразмерных или укороченных сидений (есть варианты, в которых задние сиденья — детские) (рис. 1.3).
Универсал — автомобиль с дверью в задней стенке кузова. Отличается от остальных типов тем, что имеет постоянный грузовой отсек, не отделяющийся от пассажирского стационарной перегородкой (рис. 1.4).

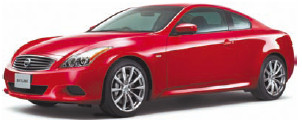

Рис. 1.3. Купе
Рис. 1.4. Универсалы любят дачники и путешественники
Хетчбэк — гибрид седана и универсала.
В наше время довольно популярный тип кузова. Как и в универсале, в хетчбэке задний ряд сидений складывается (рис. 1.5).
Рис. 1.5. Хетчбэк
Вагон — он же мини-вэн. Характерные признаки — моторный отсек и багажное отделение не выступают за пределы кузова (рис. 1.6).
Рис. 1.6. Мини-вэн удобен для семейных поездок
Кабриолет — автомобиль со складывающимся верхом и опускающимися боковыми стеклами окон (рис. 1.7).

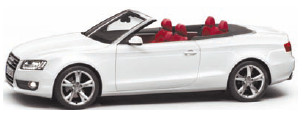

Рис. 1.7. Кабриолет
Джип — все более популярный тип кузова: вытянутый вверх хетчбэк (рис. 1.8).
Рис. 1.8. Джип
Пикап — закрытая кабина (одно— или двухрядная) и открытая платформа для грузов с откидным задним бортом (может иметь мягкий или жесткий верх) (рис. 1.9).
Рис. 1.9. Пикап удобен при перевозке грузов
