Pиc. 60, б — обратная связь по напряжению (достигается подачей на сетку части переменного напряжения с резистора Rа при помощи делителя напряжения Rо. сRс через конденсатор С2).

Л. — Правильно. Подаешь ли ты на сетку все входное напряжение?

Н. — О нет, этого было бы слишком много. Резисторы Rocи Rc образуют делитель напряжения, позволяющий подавать на сетку только остающуюся на резисторе Rc часть выходного напряжения, и так как величина Ro.c подбирается значительно большей, чем величина Rc, сетка получает лишь небольшую часть выходного напряжения.

Переход к транзистору

Л. — Своими блестящими объяснениями ты значительно облегчил мою задачу, потому что я как раз собирался рассказать тебе об обратной связи в транзисторных схемах. Вот относящиеся к транзисторам схемы обратной связи по току и по напряжению (рис. 61). Различают также последовательную и параллельную обратную связь[14].

Н. — Позволь мне разобраться в них самому. На твоей первой схеме (рис. 61, а) резистор Ro.c — общий для цепей базы и коллектора подобно тому, как на моей ламповой схеме (рис. 60, а) тот же резистор — общий для цепей сетки и анода. Следовательно, действия этих резисторов аналогичны. Если ты позволишь, я воспользуюсь нашим испытанным методом полярностей.

Л. — Пожалуйста, я даже прошу тебя об этом.

Н. — Допустим, что один полупериод сигнала на входе увеличит отрицательное напряжение на базе. Ток коллектора возрастает, и в результате падения напряжения на резисторе Roc эмиттер тоже станет более отрицательным. Но это значит, что напряжение базы относительно эмиттера изменится в направлении, обратном первоначальному. Из сказанного следует, что в этом случае мы имеем отрицательную обратную связь, так как ответный удар противоположен первому.

Л. — Ты прекрасно проанализировал создавшееся положение. Перейдем теперь ко второй схеме (рис. 61, б).

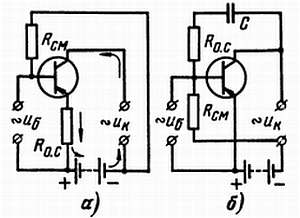

Рис. 61. Применение к транзисторам обоих методов создания обратной связи, показанных на рис. 60.

а — обратная связь по току (последовательная); б — обратная связь по напряжению (параллельная).

Н. — Там тоже бросается в глаза аналогия со схемой на лампе (рис. 60, б). Ты ловко использовал резистор смещения базы Rсм, чтобы вместе с резистором Ro.c создать делитель для отвода напряжения с выхода на вход. Здесь часть выходного напряжения uк прикладывается между базой и эмиттером и, разумеется, в противофазе. Кроме того, конденсатор С, свободно пропуская переменные напряжения, отделяет постоянные; поэтому постоянный потенциал базы не зависит от резистора Ro.c.

Л. — Прекрасно, попутно обрати внимание, что если конденсатор С имеет недостаточную емкость, то он хуже будет пропускать низкие частоты, которые поэтому в меньшей степени, чем высокие, будут подвергаться воздействию обратной связи.

Н. — Иначе говоря, усиление низких частот будет понижаться в меньшей мере. Это явление используется в одном из способов регулировки тембра, правда, на мой взгляд, не особенно удачном, так как при этом не все искажения нейтрализуются одинаково. Но такая регулировка тембра должна быть весьма полезной для портативных приемников; она сделает их менее крикливыми.

Л. — Я вижу, что аккумуляторы твоего мозга хорошо заряжены фосфором. Поэтому я без колебаний прошу тебя сделать небольшое усилие и сказать мне, что станет с входным и выходным сопротивлениями транзистора при использовании последовательной обратной связи.

Еще немного о «дельтах»

Н. — Вспомним, что входное сопротивление представляет собой отношение малых изменений напряжения базы к вызываемым ими малым изменениям тока базы. Здесь в связи с обратной связью прежние изменения напряжения на входе будут оказывать меньшее влияние на ток базы. Иначе говоря, для того же значения Uб мы получим меньшую величину Iб. Следовательно, их отношение, являющееся входным сопротивлением, повысится.

Л. — Ты хорошо рассудил, Незнайкин. Я не хотел бы полностью разряжать твои умственные аккумуляторы и потому сразу скажу, что если бы ты таким же образом проанализировал поведение выходного сопротивления, то увидел бы, что от обратной связи оно также увеличивается. Что же касается параллельной обратной связи, то она вызывает снижение как входного, так и выходного сопротивления.

Н. — Меня все больше и больше приводит в смущение сходство транзистора со знакомой с детства кухонной батареей из связанных кастрюль. Стоит прикоснуться к чему-нибудь, как все приходит в движение. Действительно, стоит ли применять обратную связь, чтобы еще больше запутывать дело?
