Хитрость заключается в том, что последняя диффузия производится через маску, с тем чтобы подвергать воздействию только узкие полоски поверхности полупроводника. Эта поверхность после такой обработки (рис. 40, а) представляет собой чередующиеся полоски типа р (эмиттер) и n (база). Затем на эту поверхность наносят капельки воска так, чтобы каждая из них одновременно прикрывала и зону n, и зону р (рис. 40, б).

Диаметр такой капельки не превышает четверти миллиметра. Пластинку полупроводника после этого опускают в раствор, стравливающий не защищенные воском участки. Произведенное таким образом травление уменьшает толщину всей пластинки и обнажает исходный материал типа р повсюду, кроме маленьких участков, которые были покрыты воском. После удаления воска пластинка оказывается покрытой крохотными бугорками (рис. 40, в), к каждому из которых можно припаять выводы базы и эмиттера (они делаются из золотой проволоки диаметром 0,025 мм).

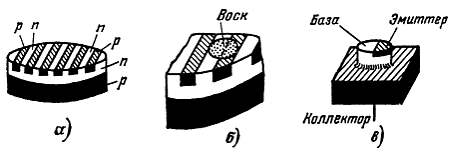

Рис. 40. Последовательные этапы изготовления мезатранзистора.

Н. — Как можно работать с такой тонкой проволокой?

Л. — Под бинокулярным микроскопом, но, конечно, предварительно пластинка полупроводника травится и разрезается на кусочки по числу бугорков, из которых каждый превращается затем в транзистор. Эти транзисторы называют «меза», название, которое в Южной Америке служит для обозначения горных плато с обрывистыми краями. Мезатранзисторы свободно преодолевают границу 100 МГц, т. е. работают на волнах короче 3 м.

Н. — Какой тщательности и какого внимания требует изготовление этих микроскопических гор!

Последние стадии производства

Л. — Не думай, Незнайкин, что работа завершена, когда путем сплавления, электролиза или диффузии создали эмиттер, базу и коллектор. Заметь попутно, что в этих трех методах соответственно используют твердые, жидкие и газообразные вещества.

Н. — А что же еще остается сделать, чтобы транзистор окончательно был готов ко всем превратностям судьбы?

Л. — Обработать его поверхность в кислоте и создать условия для изумительной продолжительности жизни, смонтировав его с достаточной жесткостью, обеспечивающей высокую устойчивость против ударов и вибрации. И, наконец, закрыть его в герметичный и непрозрачный корпус, чтобы защитить от влажности и света — смертельных врагов полупроводников.

Н. — Почему?

Л. — Потому что, как я тебе уже говорил, световые лучи могут изменить проводимость полупроводников и вызвать электронную эмиссию. Эти явления используются в фотодиодах и фототранзисторах.

Но обычный транзистор должен быть защищен от света. Поэтому он помещается в пластмассовую капсулу или металлический корпус. Корпус транзистора часто заполняют нейтральным газом (например, азотом) или особыми желеобразными веществами. Присоединение выводов нередко представляет собой проблему, так как нужно создать чисто омические контакты между каждой из трех областей транзистора и соответствующими проволочками, любой ценой предотвращая образование паразитных р-n переходов.

Н. — Теперь, когда мы подводим итоги, я вижу, что для изготовления транзисторов нужно одновременно знать физику, химию и механику. Это слишком много. Я предпочел бы покупать транзисторы, если только…

Л. — Какую еще нелепую мысль ты собираешься мне изложить?

Полевой транзистор

Н. — Мне думается, что можно изготовлять транзисторы без базы, без эмиттера и без коллектора. Почему бы не взять простой стерженек германия или кремния, намотать посередине его кольцо, на которое и подавать усиливаемое напряжение?

Создаваемое таким образом электрическое поле в большей или меньшей степени сузило бы поток носителей зарядов, проходящих от одного конца стерженька к другому, и ток в стерженьке модулировался бы точно так же, как это происходит в вакуумном триоде под воздействием потенциала сетки (рис. 41).

Рис. 41. Полевой транзистор.

Л. — Бедный мой Незнайкин!..

Н. — Чего же не хватает в моих рассуждениях?

Л. — В них все правильно, только прибор, который ты только что изобрел, уже давно существует. Он называется полевым транзистором. На него несколько похож изобретенный во Франции текнетрон, который объединяет преимущества транзисторов и вакуумных ламп.

Н. — Наш полевой транзистор настолько похож на вакуумный триод, что у меня возникает желание назвать катодом ту сторону, через которую ток входит, анодом — сторону, через которую он выходит, а сеткой — расположенное посередине кольцо, на которое подается усиливаемое напряжение.

Л. — Ничто не мешает тебе применять эти названия, хотя обычно используются другими терминами: исток вместо катода, сток вместо анода и затвор вместо сетки (рис. 42).

Рис. 42. Устройство полевого транзистора и схема его включения.

Роль сетки выполняет слой или две зоны полупроводника с проводимостью, обратной проводимости стерженька. Эти зоны, создаваемые методом сплавления или методом диффузии, располагаются по обе стороны средней части стерженька. Если стерженек сделан из полупроводника типа n, то затвор образуется двумя зонами из полупроводника типа р. Усиливаемое напряжение прилагается между затвором и истоком; затвор делается более или менее отрицательным относительно истока…
