Чтение онлайн

Теперь следует закрепить отметки уровня укладываемого пола по периметру стен: строительный уровень устанавливаем на рейку, добиваемся положения воздушного пузырька на нулевом уровне и на каждой стене проводим черту. Для постоянного контроля за горизонтальностью укладываемого пола в углах помещения на гипсовом растворе устанавливаем маячные плитки, выверив перпендикулярность двух смежных рядов по угольнику; если облицовываемая поверхность имеет большую площадь, то для удобства между угловыми маяками установим промежуточные маяки. По краям маячных плиток натянем шнур-причалку. Маячные плитки по окончании настилки всего пола удалим и заменим плитками на растворе.

После разметки и установки маячных плиток поверхность пола обильно смачиваем водой и оставляем на 5–6 ч (к началу облицовочных работ полы должны остаться влажными, но без видимых скоплений воды). Эту операцию производим только в том случае, если укладка плиток осуществляется на цементно-песчаном растворе.

При укладке плиток на мастике или клее поверхность должна быть абсолютно сухой. Теперь к облицовке готовы и полы.

Подготовка облицовочных плиток. Подготовку плиток одного размера начнем с сортировки по тону и качеству: отличающиеся по тону будем укладывать в нижние ряды, а дефективные (со сколами, выбоинами, трещинами, дефектами глазурованного слоя) оставим на заготовку неполномерных плиток для укладки в углах. Затем с помощью линейки разметим поверхность под облицовку (не забывая про толщину стыков), просчитаем количество целых плиток и количество и параметры неполномерных плиток для каждого ряда. Раскрой неполномерных плиток производим плиткорезом или стеклорезом по глазурованной стороне, раскалывая их затем по линии надреза о деревянный брусок (рис. 67).

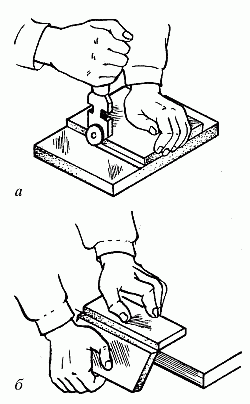

Рис. 67. Подготовка облицовочных плиток: а – раскрой плиток; б – откалывание по надрезу

Приготовление растворов. Самый распространенный вид клеящей основы – растворная смесь. Для того чтобы растворные смеси, применяемые при облицовочных работах, полностью соответствовали своему назначению, они должны обладать определенными свойствами: плотностью, прочностью, водонепроницаемостью, морозо– и химической стойкостью (в отдельных случаях).

Приготовление цементно-песчаных растворов. Цементно-песчаные растворы для различных этапов облицовочных работ несколько различны по соотношению ингредиентов, входящих в их состав.

Цементно-песчаный раствор для заделки местных неровностей готовим из портландцемента М400 или М500, мелкого строительного песка и воды. Сначала смешиваем сухие компоненты и затем разводим их водой. Состав цементно-песчаного раствора для заделки местных неровностей (в частях по объему): портландцемент марки М400 или М500 – 1 часть, строительный песок – 3 части, вода – 0,5 части.

Цементно-песчаный раствор для укладки плитки готовим из тех же составляющих. Качество полученного раствора перед укладкой необходимо проверить: на увлажненную тыльную сторону плитки наносим небольшое количество раствора, плитку переворачиваем и встряхиваем. Если раствор на плитке удержался (слоем не менее 3 мм), его можно использовать по назначению. Если раствор в полном объеме оказался на полу, то в него следует добавить смесь цемента и песка. После тщательного перемешивания проверку производим вторично.

Состав цементно-песчаного раствора для укладки плиток (в частях по объему): портландцемент марки М400 или М500 – 1 часть, строительный песок – 2,4 части, вода – 0,4 части.

Рекомендуемый возраст цементно-песчаного раствора для укладки плиток – не более 1,5 часа; добавляя в загустевший, начавший твердеть цементно-песчаный раствор воду, вы значительно снизите прочность растворной смеси. Поэтому замешивать раствор следует небольшими порциями по 5–6 л, используя его в течение 1,5 ч.

Для заделки швов приготовим пластичный раствор. Белый или цветной цемент и просеянный строительный песок (предпочтительно – горный) тщательно перемешиваем и разводим водой до консистенции мягкого пластилина. Состав цементно-песчаного пластичного раствора для заделки швов (в частях по объему): портландцемент (белый или цветной) – 1 часть, строительный песок – 1 часть, вода – в количестве, необходимом для нужной консистенции.

Для увлажнения тыльной поверхности плитки при ее укладке готовим цементное молоко из портландцемента любой марки и воды. Состав цементного молока (в частях по объему): портландцемент – 1 часть, вода – 3–4 части.

Приготовление глиняных растворов. Глиняный раствор для облицовки печей и каминов готовим из глины, заполнителя и воды. За несколько дней до намеченных облицовочных работ необходимое количество глины уложим в ящик, обильно смочим водой и для предотвращения ее высыхания плотно укроем (в жаркое время года глину периодически рекомендуется смачивать). Когда глина разбухнет, в нее вводим заполнитель (сечку соломы, опилки), тщательно перемешиваем и добавляем воду, доводя раствор до нужной консистенции.

Состав глиняных растворов зависит от используемой глины: при жирной глине соотношение глины и заполнителя (в частях по объему) 1 : 4, при нормальной глине – 1 : 3, при тощей глине – 1 : 2,5. Готовый глиняный раствор должен проходить через сито с ячейками 3 х 3 мм без остатка. Срок годности глиняного раствора – несколько дней, его нужно лишь плотно укрыть влажной рогожей для предотвращения высыхания.

Глиняно-цементный раствор. Сначала готовим глиняное молоко из глины и воды в равных частях путем длительного и тщательного перемешивания (увлажненную глину, как и в первом случае, лучше заранее уложить для набухания), полученную смесь сливаем через решетку. Затем перемешиваем необходимое количество песка и цемента и затворяем глиняным молоком.

Состав глиняно-цементного раствора для облицовки печей и каминов: глина – 1 часть, цемент – 0,15 части, строительный песок – 4 части. Предельное время, после которого не рекомендуется использовать глиняно-цементный раствор, – 1,5–2 ч.

Приготовление мастик. Помимо цементного раствора, при облицовочных работах нередко используют всевозможные мастики: их можно приобрести в готовом виде либо приготовить самостоятельно. Как уже говорилось ранее, в качестве связующего компонента при приготовлении мастик используют битумы, казеиновый клей, гипсовые вяжущие и полимеры.

Битумно-латексную мастику готовим следующим образом: в расплавленный при температуре 160° С строительный битум марки БН 70/30 добавляем известняковую муку и тщательно перемешиваем. В охлажденную до 70° С смесь вводим раствор бензина с латексом и вновь тщательно перемешиваем. Используем битумно-латексную мастику после охлаждения до комнатной температуры. Состав битумно-латексной мастики таков: строительный битум марки БН 70/30 – 49%, латекс СКП-65ГП – 5%, известняковая мука – 25%, бензин – 21%.
