Чтение онлайн

Широко применяется бетон, получаемый после затвердевания специальной смеси из вяжущего материала, воды, заполнителей и разнообразных добавок. Из большого количества разновидностей бетона мы советуем вам использовать следующие:

– конструктивные – для строительства фундамента;

– конструктивно-теплоизоляционные – для кладки стен;

– теплоизоляционные для утепления стен и потолка.

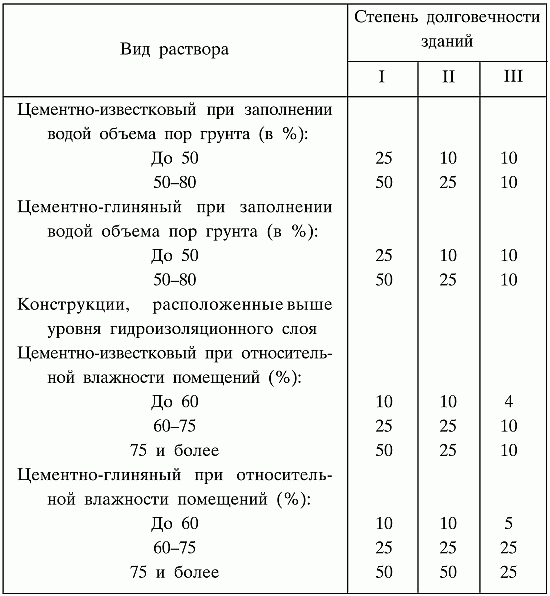

Выбор раствора зависит от вида здания, условий его эксплуатации, а также от планируемой степени долговечности (табл. 3).

Строения, располагающиеся над землей при относительной влажности воздуха внутри до 60%, а также подземные конструкции в грунтах с небольшим уровнем влажности кладут на цементно-известковых и цементно-глиняных растворах. При этом растворы должны иметь отношение объема известкового (глиняного) теста к объему цемента, не превышающее 1,5 : 1. Если влажность внутри здания составляет более 60% или грунт имеет повышенную влажность, это соотношение не должно превышать 1 : 1. Известь и глину не применяют в растворах при кладке, расположенной ниже уровня грунтовых вод.

Цементно-известковые и цементно-глиняные растворы в летних условиях применяют при строительстве зданий, высота которых не превышает трех этажей. Марка глиняного раствора, применяемого в сухом климате – 10, в умеренно-влажном – 2, а для раствора с добавками – 4.

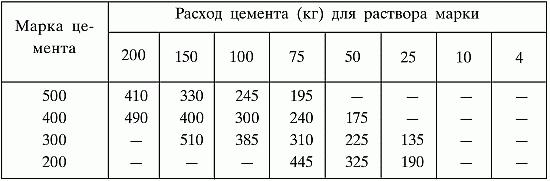

Расход вяжущих зависит от состава раствора (табл. 4), а также марки вяжущего и раствора (табл. 5).

Для кладки стен из сухих и пористых каменных материалов употребляют растворы с большей подвижностью (способность растворной смеси растекаться под действием собственной массы), для кладки из влажных и плотных материалов – с меньшей.

В последнее время в качестве кровельного покрытия используются, как правило, достаточно долговечные материалы, которые не только защищают здание от различных атмосферных явлений, но и придают ему определенный внешний вид. Все они подразделяются на:

– силикатные: асбестоцементные плоские и волнистые листы, глиняная и цементно-песчаная черепица;

– органические: битуминозные, дегтевые, полимерные материалы, материалы из древесины;

– металлические: листовая оцинкованная и неоцинкованная сталь.

Самыми распространенными являются кровельные материалы на основе битумов и полимеров.

В качестве стального покрытия используются профилированные листы оцинкованной или неоцинкованной (черной) кровельной стали.

Профилирование листов может быть прямым, гофрированным (рифленым) или штампованным под черепичное покрытие.

Неоцинкованная кровельная сталь – кровельное железо – выпускается листами длиной 710–2000 мм, шириной 510–1000 мм, толщиной 0,35–0,8 мм.

Оцинкованная кровельная сталь покрыта с двух сторон слоем цинка толщиной 0,02 мм, она выпускается листами толщиной 0,45–1 мм, шириной 710 мм, длиной 1420 мм.

На 1 м2 кровли требуется в среднем 5,1 кг кровельной стали.

Для покраски стальной кровли используется густотертая краска, разведенная олифой: для первого покрытия на 1 кг густотертой краски берется 0,6–0,7 кг олифы, для последующих покрытий – 0,4–0,5 кг.

На 1 м2 кровли в среднем уходит 190–200 г охры, 80–90 г мумии, 40 г железного сурика, 260–280 г медянки (самая долговечная).

Для асбестоцементного покрытия используются готовые плоские и волнистые листы обыкновенного профиля, не требующие дополнительной обработки. Изготавливают их из обычного и цветного цемента с добавлением асбестовых волокон. Они бывают гладкими и тиснеными, неокрашенными и окрашенными эмалями.

Асбестоцементные листы обладают повышенной прочностью, легкостью, долговечностью, огнестойкостью, водонепроницаемостью, высокой сопротивляемостью к действию щелочей.

Плоские асбестоцементные листы выпускают толщиной 4, 5, 8, 10, 12 мм, шириной 800, 1200, 1500 мм и длиной 1200, 2500, 3200, 3600 мм.

Волнистые асбестоцементные листы обыкновенного профиля (ОВ) выпускают двух видов: обычные размером 1200 х 686 мм, толщиной 5,5 мм, массой 8,5 кг и усиленные размером 1000 х 2800 мм, толщиной 8 мм, с высотой волны 50 мм.

Волнистые листы прочнее плоских, т. к. их поперечное сечение придает им дополнительную жесткость.

Кроме листов, промышленностью выпускаются желобчатые элементы для покрытия конька и ребер крыши.

Для крепления асбестоцементных листов используются гвозди: обычные, длиной 70 и 100 мм, оцинкованные, длиной 70–90мм, а также болты и крюки.

Для деревянного покрытия используются:

– фрезерованные доски хвойных пород толщиной 19–25 мм и шириной 160–200 мм, остроганные сверху и с боков для верхнего слоя и только сверху для нижнего; для лучшего стока дождевой воды по краям досок верхнего слоя делаются канавки;

– кровельная дрань хвойных пород в виде пластинок длиной 1000 мм, шириной 90–130 мм и толщиной 3–5 мм;

– гонт хвойных пород в виде дощечек треугольного сечения длиной 500–700 мм, толщина толстой кромки – 10–12 мм, толщина тонкой кромки – 3 мм; в утолщенной части гонта делается паз шириной 5 мм и глубиной 12 мм.

Для стальной кровли основание делают из брусков сечением 50 х 50 мм или досок толщиной 25–30 мм, под лежачие фальцы подкладываются доски шириной 100–150 мм.
