– количество: 1.
8. Верхняя крышка:
– материал: ДСП толщиной 16 мм, с двусторонней пластиковой облицовкой;
– размер, мм: 484 х 680;
– количество: 1.
9. Поперечина:
– материал: брусок, древесина;
– размер, мм: 634 х 30 х 30;
– количество: 2.
10. Щит основания:
– материал: ДСП толщиной 16 мм, с двусторонней пластиковой облицовкой;
– размер, мм: 484 х 680;
– количество: 1.
11. Брусок цоколя:
– материал: древесина;
– размер, мм: 84 х 680;
– количество: 2.
12. Доска средняя цокольная:
– материал: древесина;
– размер, мм: 84 х 432;
– количество: 2.
13. Дверка:
– материал: ДСП толщиной 16 мм, с двусторонней пластиковой облицовкой;
– размер, мм: 2140 х 665;
– количество: 1.
14. Дверная ручка:
– материал: металл с хромированным покрытием;
– количество: 1.
15. Уголок:
– материал: латунь;
– размер, мм: 30 х 30;
– количество: 10.
16. Рояльная петля для дверки:
– материал: латунь;
– размер, мм: 13 х 2394;
– количество: 1.
17. Рояльная петля для откидной крышки:
– материал: латунь;
– размер, мм: 16 х 630;
– количество: 1.
18. Магнитная защелка:
– количество: 2.
Зеркальный шкафчик
Данная модель проста в исполнении. Сам шкафчик сравнительно невелик, но чрезвычайно удобен для хранения различных предметов косметики и личной гигиены. Прелесть этой конструкции заключается в наличии зеркальных дверок и габаритах, ведь практически полностью утопленный в стену шкафчик совсем не занимает пространства комнаты.
Для основных деталей используйте 16-миллиметровую ДСП с мелкой фракцией стружки, а заднюю стенку лучше изготовить из ДВП толщиной 6 мм. Колпак можно сделать из белого прозрачного пластика толщиной 3 мм. И наконец, в качестве осветительных приборов вам предлагается использовать три лампочки накаливания мощностью 25 Вт.
Сначала проведите раскройку деталей (рис. 18).

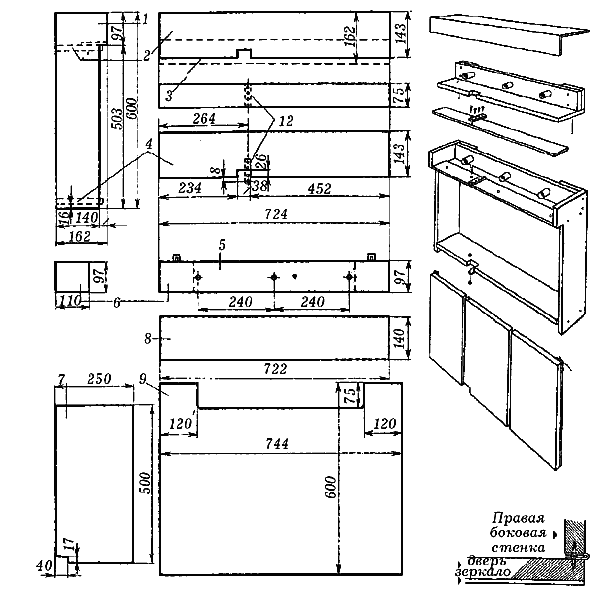

Рис. 18. Раскройка материала для зеркального шкафчика (размеры даны в мм)
После раскройки оклейте детали самоклеящейся пленкой. Учтите, что оклеивать дверцы нужно только с внутренней стороны, т. к. с внешней они будут закрыты зеркалами. Оставьте по краям пленки припуск около 30–40 мм, после эти края вы завернете на внешнюю сторону.
В углу средней дверцы сделайте вырез 17 х 40 мм и приступайте к сборке конструкции. Две прокладки 6 соедините с концами ламподержателя 5 при помощи 2 шурупов. Получившуюся деталь с помощью металлических шпилек 24 строго перпендикулярно прикрепите к верхней перекладине.
Далее – освещение. Снимите патроны и к каждому из них присоедините двухжильный гибкий провод. После пропустите провод каждого патрона через просверленные отверстия и привинтите патроны к ламподержателю. На рисунке показано положение верхней перекладины 2 и нижней перекладины 4 между боковинами 1. Их нужно соединить с помощью металлических шпилек 24. Сзади перекладины должны быть заподлицо с боковинами, а спереди иметь выступ на 3 мм.
Задняя стенка 9 после фиксации должна выступать по бокам на 6 мм, а сверху и снизу быть заподлицо. После ее крепления рама шкафчика приобретет устойчивость. Прикрепите козырек 3 шурупами с закругленной головкой 21 к верхней перекладине так, чтобы его передняя кромка совпадала с нижней кромкой боковины. После на рояльных петлях подвесьте дверцы: сначала крайние, а потом центральную. Для крепления средней дверки лучше использовать так называемые пятниковые петли. Их можно купить или сделать самостоятельно.
Для изготовления пятниковой петли возьмите металлические пластины длиной 75 мм и просверлите в них по 4 отверстия. Далее нижний конец пластины закруглите напильником, исходя из размеров, указанных на чертеже, и привинтите к нижней перекладине. Верхнюю пластинку привинтите сверху к козырьку 3, ее закруглять не нужно. Теперь установите среднюю дверку, и после предварительного высверливания в верхней и нижней кромке дверки через шайбу 23 и металлическую пластину заверните шурупы с полукруглыми головками в кромки дверки.
Навески шкафчика закрепите на его задней стенке с помощью шурупов с потайными головками, длиной 40 мм так, чтобы выступали только отверстия для кронштейнов.
Последним этапом сборки будет установка полкодержателей и боковин шкафчика (рис. 19).

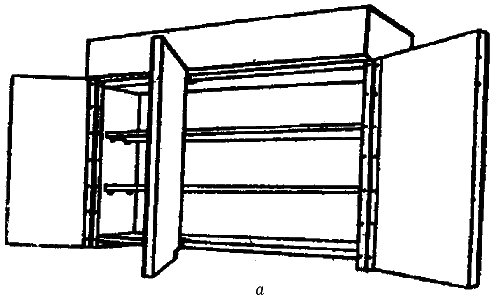

Рис. 19. Зеркальный шкафчик: а – внешний вид

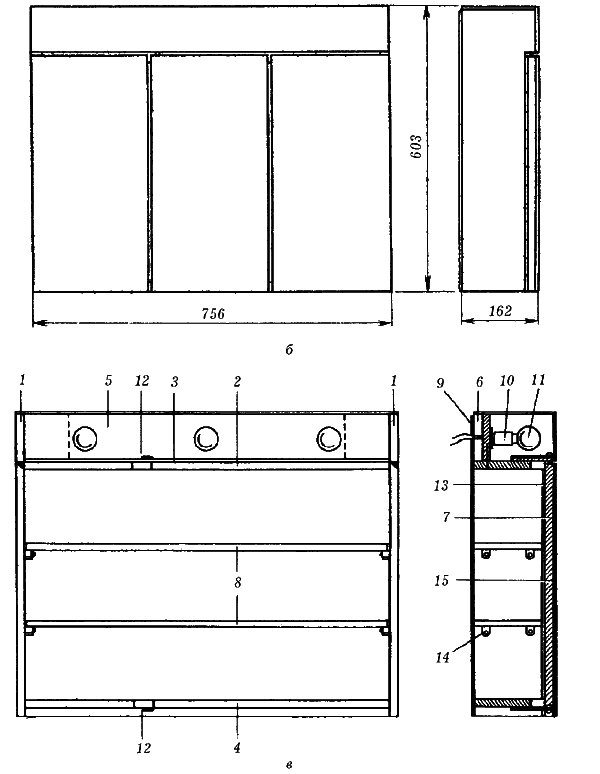

Рис. 19. (продолжение). Зеркальный шкафчик: б – вид спереди и сбоку; в – сборка: 1 – боковины; 2 – верхняя перекладина; 3 – козырек; 4 – нижняя перекладина; 5 – ламподержатель; 6 – прокладка к ламподержателю; 7 – дверка; 8 – полка; 9 – задняя стенка; 10 – патрон для ламп; 11 – лампа накаливания; 12 – петля пятниковая; 13 – рояльная петля с шурупами; 14 – полкодержатель; 15 – зеркало (размеры даны в мм )
Осталось повесить зеркала и поместить уже готовый шкафчик в нишу. Зеркала можно приклеить так называемым медовым клеем или любым универсальным.
Фронтальная сторона пластикового колпака должна быть заподлицо с нижней кромкой козырька, а сверху возвышаться над боковинами на 3 мм. К ней прикрепите крышку, склеив их между собой любым подходящим клеем. Колпак крепить не стоит, т. к. время от времени придется менять лампочки. Теплоотвод тоже не потребуется: колпак не будет нагреваться до высоких температур за счет хорошего теплообмена.
Материалы и компоненты:
1. Боковины:
– материал: ДСП толщиной 16 мм;
– размер, мм: 162 х 600;
– количество: 2.
2. Верхняя перекладина:
– материал: ДСП толщиной 16 мм;
– размер, мм: 143 х 724;
– количество: 1.
3. Козырек:
– материал: фанера толщиной 6 мм;
– размер, мм: 75 х 724;
– количество: 1.
4. Нижняя перекладина:
– материал: ДСП толщиной 16 мм;
– размер, мм: 143 х 724;
– количество: 1.
