Тем не менее бывают ситуации, при которых необходимо настраивать систему DHCP так, чтобы клиентам выделялись фиксированные адреса. Подобным образом приходится поступать в том случае, если на компьютере, выполняющем функции клиента DHCP, работает какой-либо сервер. Использование фиксированных адресов упрощает диагностику сети; в этом случае, вызывая команду

, не приходится выяснять, какой именно адрес присвоен в данный момент тому или иному компьютеру. При наличии фиксированных IP-адресов появляется также возможность вместо адреса указывать при обращении к компьютеру доменное имя. (Далее в этой главе будет обсуждаться способ связывания доменных имен с динамическими IP-адресами.) Программа позволяет присваивать компьютерам фиксированные IP-адреса. Для этого надо задать MAC-адреса и сконфигурировать так, чтобы MAC-адресу соответствовал определенный IP-адрес. Конфигурация для выделения фиксированных адресов несколько сложнее, чем конфигурация, при которой выполняется динамическое распределение IP-адресов.

MAC-адрес используется для организации сетевого взаимодействия на самом низком уровне. При использовании сетевых карт Ethernet MAC-адрес состоит из шести байтов, значения которых обычно представляются шестнадцатеричными числами и разделяются двоеточиями, например 00:80:C8:FA:3B:0A. Каждый пакет, передаваемый устройством Ethernet по сети, содержит MAC-адрес этого устройства, поэтому программа

имеет в своем распоряжении данные, идентифицирующие сетевую карту, а следовательно, и компьютер, в состав которого она входит. (Многие операционные системы содержат средства, позволяющие переопределять MAC-адреса, поэтому MAC-адрес не всегда однозначно идентифицирует устройство, однако в подавляющем большинстве случаев такой способ вполне применим.) В зависимости от типа сетевого оборудования, форматы MAC-адреса могут отличаться от формата, используемого Ethernet, но принцип применения таких адресов остается неизменным.

На заметку

Первые три байта MAC-адреса Ethernet содержат код производителя сетевой карты; остальные три байта устанавливает предприятие, выпускающее Ethernet-карты. Информацию о кодах производителей можно найти по адресу

http://www.coffer.com/mac_find/

или

http://www.cavebear.com/CaveBear/Ethernet/vendor.html

. Для настройки DHCP эти сведения не требуются, но вы можете воспользоваться ими, выясняя расположение компьютеров по широковещательным запросам клиентов DHCP. Заметьте, что производитель Ethernet-карты и производитель компьютера — это, как правило, разные компании.

Для того чтобы программа

могла использовать MAC-адрес при назначении клиенту IP-адреса, надо в первую очередь выяснить MAC-адрес. В зависимости от используемых аппаратных средств и типа операционной системы, под управлением которой работает клиентский компьютер, это можно сделать различными способами. Некоторые производители снабжают свои сетевые платы наклейками с MAC-адресами. Даже если такая наклейка имеется на вашей плате, не всегда имеет смысл открывать компьютер только для того, чтобы узнать MAC-адрес Ethernet-карты. Существуют программные средства, позволяющие получить эту информацию.

При работе с Linux и другими подобными UNIX системами MAC-адрес можно определить с помощью команды

. Задайте команду (или укажите при вызове другое имя), и утилита выведет информацию об указанном сетевом интерфейсе. Отображаемые данные будут выглядеть приблизительно следующим образом:

MAC-адрес следует за ключевым словом

; в данном случае это значение 00:80:C6:F9:3B:BA. Нужная информация будет получена только в том случае, если драйвер Ethernet загружен и интерфейс активен. При этом не имеет значения, связан ли интерфейс со стеком протоколов TCP/IP.

Используя Windows 2000, вы можете выяснить MAC-адрес посредством программы

, которая работает подобно утилите системы Linux. Для получения исчерпывающей информации о сетевых интерфейсах, имеющихся в системе, надо задать команду . В составе отображаемых данных будет содержаться следующая строка:

В Windows Me используется программа

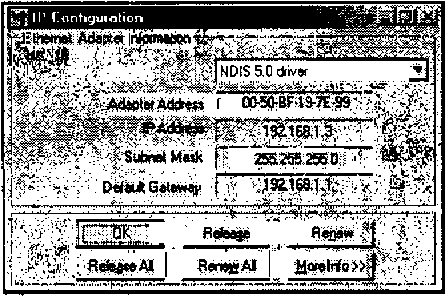

, выполняющая те же функции, что и , и предоставляющая графический пользовательский интерфейс. При запуске программы выводится окно, представленное на рис. 5.1, в котором MAC-адрес отображается в поле Adapter Address.

Рис. 5.1.

предоставляет информацию о сетевых интерфейсах и позволяет управлять клиентом DHCP в системе Windows 9х/Me

Если клиент DHCP расположен на компьютере Macintosh и выполняется в системе MacOS Classic, вы найдете MAC-адрес в окне TCP/IP Control Panel. После щелчка на кнопке Info отобразится диалоговое окно TCP/IP Info, в котором выводится MAC-адрес. В MacOS X данная информация доступна в диалоговом окне Network, показанном на рис. 5.2.

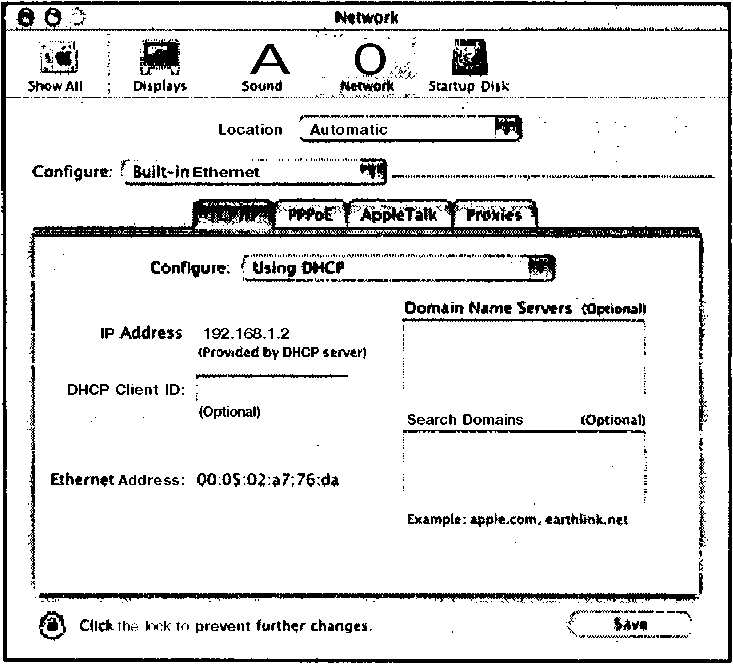

Рис. 5.2. В системе MacOS X MAC-адрес отображается в диалоговом окне Network

Аналогичные средства, позволяющие определить MAC-адрес, имеются и в других операционных системах; для того чтобы использовать соответствующие команды, надо ознакомиться с описанием конкретной системы.

MAC-адрес клиента также можно определить с помощью сервера DHCP. Для этого необходимо, чтобы средства поддержки стека протоколов на клиентском компьютере работали исправно. Сконфигурируйте клиент для работы с сервером DHCP так, чтобы после загрузки клиент получил от сервера динамический IP-адрес. Затем ознакомьтесь с содержимым файла аренды (обычно это файл

). В нем вы найдете запись, которая выглядит приблизительно следующим образом:

В приведенной записи указаны IP-адрес, выделенный клиенту, время начала и завершения аренды, а также прочая информация, в том числе MAC-адрес (

). Чтобы использовать содержимое файла аренды для определения MAC-адреса, вы должны знать, какой IP-адрес выделен клиенту. Это можно определить по времени аренды либо обратиться за этими сведениями на клиентскую машину.
