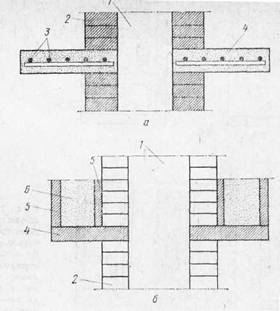

Рис. 4. Распушки: а – из железобетона; б – в виде ящика с песком: 1 – дымоход; 2 – кирпич; 3 – арматура; 4 – бетон; 5 – стенки ящика (асбоцемент, бетон); 6 – песок

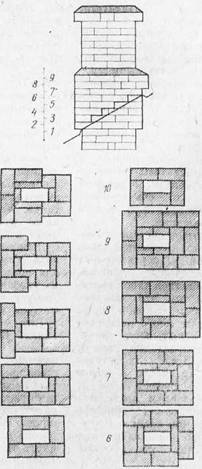

Рис. 5. Кирпичная разделка у крыши – выдра

Рис. 6. Высота дымовой трубы в зависимости от ее удаления от конька крыши

Рис. 7. Положение дымовой трубы ка крыше: 1 – наилучшее; 2 – допустимое; 3 – нежелательное; 4 – весьма нежелательное; 5 – конек крыши

Еще один путь борьбы с действием ветра, способным нарушить тягу в дымоходах, – это соответствующее оформление оголовка трубы. Для этой цели оголовку либо придают особую форму (рис. 8), либо устанавливают на трубе флюгеры или дефлекторы. Флюгеры, имеющие вращающиеся части, из-за коррозии быстро выходят из строя. Поэтому в качестве ветрозащитных устройств лучше использовать дефлекторы, которые осуществляют подсос газов из дымовых труб за счет энергии ветра. Более всего распространены дефлекторы инжекционного типа (рис. 9).

Рис. 8. Противоопрокидывающий оголовок трубы в форме пирамиды: 1 – разделка у крыши;

2 – металлическая облицовка

Рис. 9. Дефлектор конструкции Григоровича: 1 – диффузор; 2 – колпак; 3 – обратный конус

ЭТО ПОЛЕЗНО ЗНАТЬ

Коэффициент полезного действия

очагов, %

Отопительные печи 80–85

Открытые очаги, камины 10–40

Камины, оборудованные

калориферами 30–80

Кухонные плиты (варочные и

отопительно-варочные) 60–80

Печи-каменки:

одноразовая топка 50–70

непрерывная топка 20–40

Водогрейные печи для бань 35–55

Дровяные котлы, для

центрального отопления:

с верхним горением дров

в топке 40–70

с нижним горением дров

в топке 60–80

Присоединение к одному дымоходу двух печей, как правило, не рекомендуется. Если же такая необходимость все-таки возникает, то нужно, чтобы сечение общего канала было не меньше чем 1 х Ѕ кирпича, а расстояние между обоими вводами в дымоход по высоте канала было не менее 0,75 м (между вводами, расположенными на одном уровне, устраивают рассечку в виде вертикальной стенки высотой не менее 0,75 м, толщиной в кирпич).

Размеры сечения дымового канала зависят как от типа печи, так и от ее теплопропзводительности. Сечение 1 /2 х 1 /2 кирпича достаточно для печей с теплоотдачей до 3000 ккал/ч. 1 /2 х 3 /4 – для печей с теплоотдачей до 4500 ккал/ч.

При эксплуатации печей часто на внутренней поверхности дымовых труб наблюдается появление конденсата. Со временем конденсат может пропитать кладку насквозь, что потребует перекладки поврежденных участков трубы. Образование конденсата зависит от многих факторов, среди которых: размеры колосниковой решетки, площадь внутренней поверхности печи и толщина ее стенок, влажности применяемого топлива и др.

Следует отметить, что конденсат не образуется, если дымовые газы при выходе из дымооборотов в трубу имеют температуру более 200–250 °C. Проще всего температуру в трубе определять с помощью лучины, помещенной во время топки печи на 30–40 минут в то или иное место трубы. До температуры 150 °C цвет древесины по меняется. Желтизна древесины свидетельствует о том, что температура достигла 200 °C, коричневый цвет соответствует температуре около 250 °C. Почернение древесины говорит о температуре более 300 °C.

Камин, пожалуй, один из самых старых видов отопительных приборов. Свое происхождение он ведет от обыкновенного открытого очага – костра, располагавшегося посреди жилища. Дым от костра сначала уходил через щели в крыше, затем стали сооружать специальный дымоход (трубу) из дерева. Впоследствии, чтобы повысить эффективность удаления дыма, над очагом стали располагать дымосборникя, которые из-за высоких температур отводимых газов в непосредственной близости от очага пришлось делать из несгораемых материалов – камня, кирпича, металла. Так возник камин. Известно очень много конструкций каминов: старогерманский, старофранцузский, английский, эстонский, камины-калориферы и т. а. КПД камина невысок – до 10–20 %, так как в отличие от печи он не имеет дымооборотов, и поэтому почти весь нагретый воздух, так и не передав всю теплоту помещению, уходит в атмосферу. Нагрев помещения происходит в основном только в результате лучеиспускания в момент горения топлива.

Так почему же камин все больше и больше привлекает внимание застройщиков? Прежде всего потому, что он украшает помещение и, кроме того, является источником хорошего настроения. При этом камин – великолепное вентилирующее устройство, обеспечивающее быстрое и эффективное проветривание и просушивание помещения, что очень ценится садоводами и дачниками, возвращающимися весной в свой холодный и отсыревший дом.

Рассмотрим устройство одного из самых распространенных каминов – английского, конструкция и соотношения размеров которого являются итогом многовекового опыта (рис. 10).

Рис. 10. Английский камин с прямым дымоходом; А – ширина портала; Б – высота портала; В – глубина топливника; Г – высота задней стенки; Е – ширина задней стенки; Н – высота дымосборника: 1 – корпус камина; 2 – стенки топливника; 3 – тепловая камера; 4 – огнеупорный пол; 5 – задвижка; 6 – прочистка; 7 – отдушина тепловой камеры; 8 – каминная полка

Для улучшения теплоотражающих свойств топливник камина имеет в сечении форму трапеции, и поэтому нагретые боковые стенки его излучают теплоту в сторону помещения.
