На третьем прототипе Е-6 было установлено небольшое переднее горизонтальное оперение, после чего самолет стал обозначаться Е-6Т/3. Под плоскостями крыла установлено по одному пилону для подвески УР К-13. В дозвуковом полете ПГО свободно «плавало» по потоку, в сверхзвуковом – жестко фиксировалось.

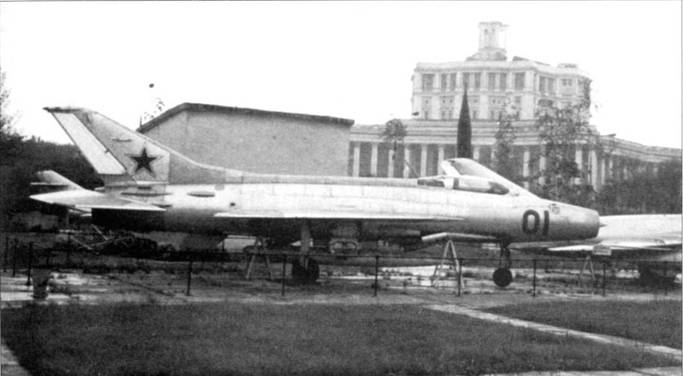

МиГ-21Ф-13 ВВС Советского Союза в экспозиции Центрального музея вооруженных сил в Москве. Под каждой плоскостью крыла установлено только по одному пилону, киль – с короткой хордой. На заднем плане просматриваются истребители МиГ-15 (слева) и МиГ-17 (справа).

В 1959 – 1960 г. небольшую серию истребителей МиГ-21 строил завод № 21, который находился в г. Горький. На заводе самолет обозначался МиГ-21Ф. по документации КБ – Е-6Т, по документам ВВС «изделие 72». Серийные МиГ-21Ф внешне отличались от опытных Е-6 наличием антенн системы «свой-чужой» СРО-2М. Одна антенна (три штырька) стояла на законцовке киля, вторая – на нижней поверхности носовой части фюзеляжа, за нишей носовой опоры шасси.

Истребитель МиГ-21Ф был оснащен прицелом АСП-СДН, радиолокационным дальномером СРД-5, вооружение состояло из двух 30-мм пушек НР-30 с боезапасом по 60 снарядов на ствол. Подкрыльевые пилоны не монтировались. В НАТО самолет МиГ-21Ф получил кодовое обозначение Fishbed-B.

МиГ-21Ф-13 (изделие 74) стал первой массовой модификацией в семействе истребителей МиГ-21. МиГ-21Ф-13 ранней постройки внешне почти не отличались от МиГ-21 Ф. Начиная со 115-ю построенного МиГ-21 Ф-13, была увеличена хорда киля и несколько изменен переплет фонаря. Данный вариант МиГ-21Ф-13 в НАТО получил обозначение Fishbed-C.

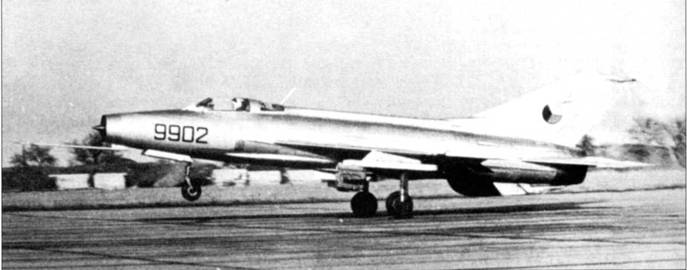

Посадки чешского МиГ-21Ф-13 с бортовым номером «9902» черного цвета. Это самолет поздней постройки -левая 30-мм пушка не установлена.

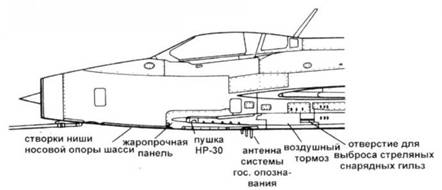

Е-6/МиГ-21Ф

МиГ-21Ф-13

Боевая тревога! Враг у ворот!!! Советские летчики бегут к истребителям МиГ-21Ф. Ни истребителях МиГ-21Ф и ранних МиГ-21 Ф-13 стояли кили с короткой хордой.

Начиная с МиГ-21Ф-13 с заводским номером 0815, перестали ставить левую пушку НР-30. Под крылом стали монтировать пилоны, на которые помимо ракет воздух- воздух можно было подвешивать бомбы и блоки НАР.

В составе бортовою оборудования МиГ-210 не имелось автопилота, на МиГ-21Ф-13 поставили автопилот КАП-2-К. В состав бортовою оборудования также входили радиокомпас АРК-10, радиовысотомер РВ- УМ. многоканальная радиостанция Р-802В, маркерный радиоприемник MPI1-56I1. ретранслятор СОД-57М. ответчик системы гос. опознавания СРО-2М. приемник предупреждения о лазерном облучении «Сирена-2». На МиГ-21Ф-13 поздней постройки радиолокационный дальномер СРД-5 был замен радиолокационным дальномером СРД-5 М.

На Е-2 и Е-4 ставились те же катапультируемые кресла, что и на МиГ-19, на МиГ-21Ф и МиГ-21Ф-13 стояли улучшенные катапультируемые кресла СК.

По ходу серийного производства и эксплуатации истребители МиГ-21Ф-13 постоянно совершенствовались. На первых самолетах емкость внутренних топливных баков составляла 2280 л., затем емкость внутренних баков увеличили до 2550 л, а под фюзеляжем на центральном пилоне предусмотрели подвеску сбрасываемого внешнего бака емкостью 490 литров.

Все истребители МиГ-21Ф-13, выпущенные заводом № 21 в Горьком в 1960- 1962 г.г., поступили исключительно на вооружение ВВС Советской Армии. Затем к серийному производству подключился московский завод «Знамя Труда», которые строил самолеты на экспорт. Здесь МиГ-21 Ф-13 строились в 1962 – 1965 г.г. В 1962 г. первые МиГ-21Ф-13 были экспортированы в страны-участницы организации Варшавского Договора. Затем начался экспорт истребителей дружественным странам по всему миру.

Истребители МиГ-21Ф-13 с подвешенными блоками НАР УБ-16-57У. Все истребители МиГ-21Ф-13, предназначенные для ВВС и морской авиации СССР строились на заводе № 21 в Горьком. МиГи на экспорт строил московский завод «Знамя Труда».

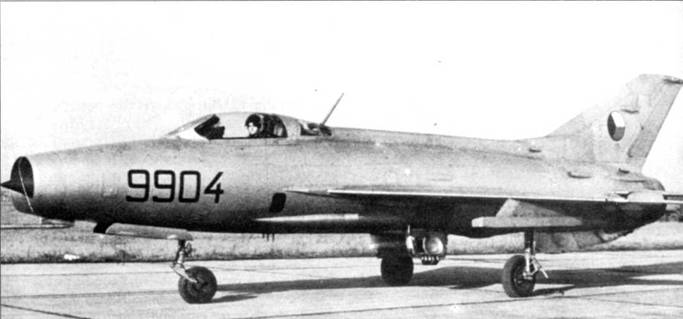

Истребитель МиГ-21Ф-13 ВВС Чехословакии с бортовым номером «9904» черного цвета. Это самолет советской, а не чешской постройки – есть остекление в задней неподвижной чисти фонаря кабины. Киль с увеличенной хордой. Самолет выруливает на исполнительный старт.

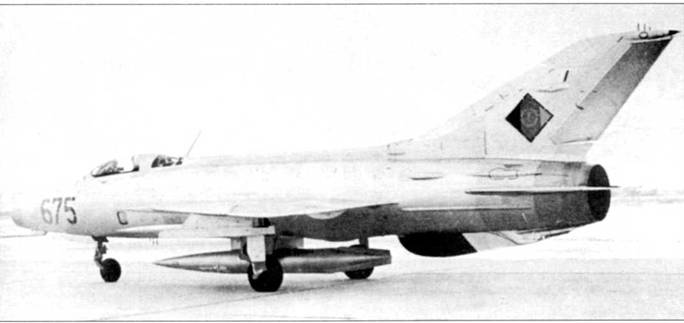

Истребитель МиГ-21Ф-13 ВВС ГДР с бортовым номером «675» красного цвета. Восточные немцы одни из первых в Варшавском Договоре получили на вооружение истребители МиГ-21.

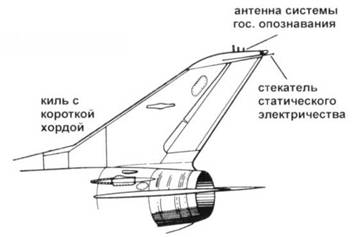

МиГ-21Ф-13 ранней постройки (на j-7 без изменений)

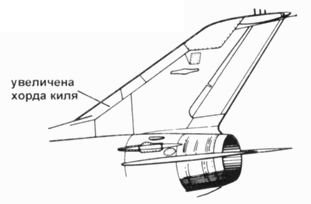

МиГ-21Ф-13 поздней постройки

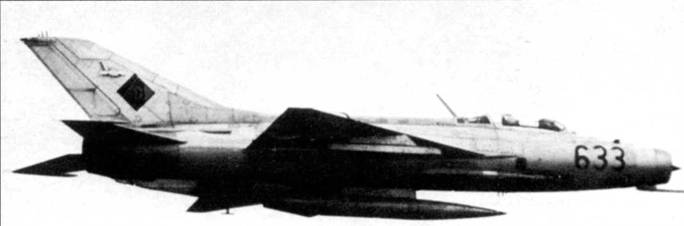

Истребитель МиГ-21Ф-13 ВВС ГДР. На центральном пилоне под фюзеляжем подвешен сбрасываемый топливный бак. На МиГ-21Ф-13 стоял двигатель Туманского Р-11Ф-300. На снимке хорошо видна одна из установленных на нижней поверхности крыли Т-образных антенн радиовысотомера. Вторая антенна установлена под правой плоскостью крыла.

Истребитель МиГ-21Ф-13 ВВС Ирака стал первым самолетом данного типа, попавшим в руки западных эскпертов. 16 августа 1966 в результате операции израильской разведки пилот Монира Радфа перегнал истребитель а авиабазы Рашид, расположенной под Багдадом, в Израиль. На заключительным этапе полета МиГ сопровождал эскорт «Миражей III» израильских ВВС. Сразу после приземления на авиабазе Хатцор МиГ-21 закатили в ангар. В ВВС Ирака истребитель имел бортовой номер «534» черного цвета. В Израиле на истребитель нанесли опознавательные знаки израильских ВВС, особые идентификационные знаки и бортовой номер «007».

Иракский предатель-летчик перегнал этот МиГ-21Ф-13 в Израиль. В Израиле самолет получил бортовой помер «007». После проведения оценочных испытаний израильтяне передали самолет американцам.

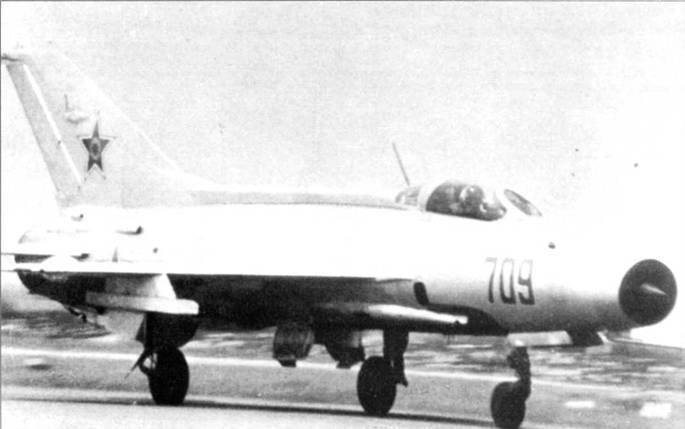

Истребитель МиГ-21Ф-13 ВВС Румынии с бортовым номером «709» красного цвета. Румыны получили первые МиГи-21 в 1962 г. Румыны изменили опознавательные знаки своих ВВС в 1984 г. со звезд на кокарды.
