В прототип самолета СИ был переоборудован имевшийся на фирме МиГ-15. На первом прототипе установили совершенно новое крыло. Прототип СП-1 предназначался для статнспытаний и никогда не летал. Для летных испытаний построили прототип СИ-2. Ог МиГ-15 самолет СИ отличался крылом со стреловидностью по линии 25 % хорды 45 градусов до полуразмаха и 42 градуса на конце, что соответствовало углам стреловидности по передней кромке 49 градусов и 45 градусов 30 минут. Двойная стреловидность крыла объяснялась не столько аэродинамическими изысками или проблемами балансировки, сколько технологией: требовалось обеспечить крепление новою крыла к узлам крепления крыла МиГ-15. На верхней поверхности каждой консоли крыла было установлено по три вертикальных перегородки, препятствующих перетеканию составляющей воздушного потока вдоль крыла (у крыла МиГ-15 имелось по две перегородки на каждой плоскости). Пропорционально увеличению стреловидности крыла был удлинен фюзеляж (на 900 мм). Для улучшении путевой устойчивости была увеличена площадь вертикального оперения. Прототип СИ-1 продули в натурной аэродинамической трубе ЦАГИ. Новое крыло показало лучшие характеристики в трансзвуковой области. На колеса основных опор шасси поставили улучшенные тормоза, носовое колесо тормозов не имело. Изменились форма и размеры створок ниш основных опор шасси.

На верхней поверхности фюзеляжа самолета СИ-2 имелся обтекатель радиоантенны. Вооружение – одна пушка НС-37 и две – НС-23. Первый полет на самолете СИ-2 с аэродрома, расположенного вблизи платформы Отдых, выполнил 1 февраля 1950 г. летчик-испытатель Иван Тимофеевич Иващенко. Уже в первых полетах Иващенко достиг скорости полета 1114 км/ч на высоте 2200 м. Самолет забирался на высоту 16 600 м, на больших скоростях он управлялся гораздо лучше, чем МиГ-15.

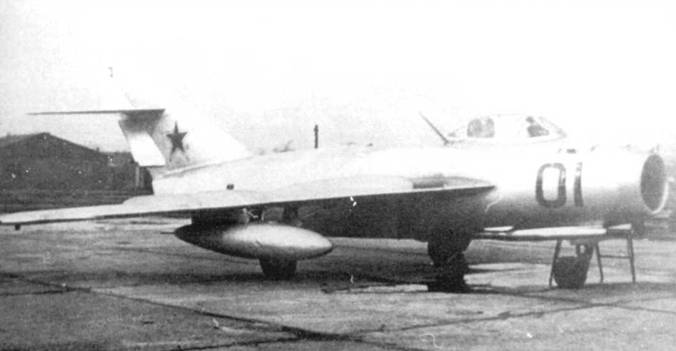

МиГ-17 ранней постройки с бортовым номером «01» красного цвета с черной окантовкой. Первые истребители МиГ-17 поступили в строевые полки советские ВВС в августе 1951 г. для проведения эксплуатационных испытаний. Ранние МиГ-17 оснащались фонарями кабин от истребителей МиГ-15 без зеркал заднего обзора.

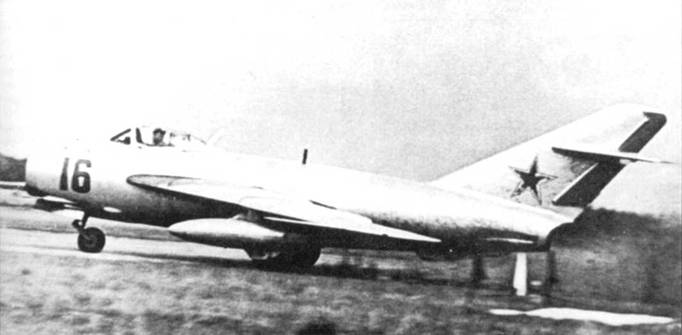

МиГ-17 с бортовым номером «16» красного цвета, на верхнее поверхности фюзеляжа установлена антенна системы Госопознования. Цифры номера обведены черной окантовкой. Руль направления выкрашен в красный цвет. Опознавательные знаки нансены на нижние и верхние поверхности плоскостей крыла и на поверхности киля.

20 марта 1950 г. после выполнения задания на высоте 11 000 м Иващенко начал обычное снижеие. но самолет неожиданно перешел в пикирование и разбился. Летчик погиб. Достоверно выяснить причину катастрофы не удалось. На разбирательство обстоятельств катастрофы, устранение недостатков СИ-2 и постройку СИ-02 ушло больше года. Для проведения испытаний СИ-02 Микоян пригласил военного летчика-испытателя Г.И. Седова, положив таким образом, начало долгой и славной карьере этого человека на фирме МиГ. Свой трудовой путь на МиГе Седов завершил руководителем программы разработки истребителя 5-го поколения, известного как МФ11 или «1.44». В ходе испытаний СИ-02 Седов столкнулся с реверсом элеронов, возникавшим в силу недостаточной жесткости крыла.

Третий прототип СИ-02 имел бортовой номер «671» красного цвета, самолет СИ- 01 из-за задержек в постройки реально стал четвертым прототипом. СИ-01 и СИ-02 были перестроены из серийных МиГ-15бис, в деталях они отличались от самолетов СИ-1 и СИ-2. Вместо антенны под обтекателем стояла ножевидная антенна СРО-О системы госопознавания. Натяжная антенна на СИ-02 не устанавливалась. Самолет СИ-02 сохранил носовую опору шасси по типу опоры МиГ-15 и вооружение из одной 37- и двух 23-мм пушек.

СИ-01 отличался от СИ-02 наличием триммера руля направления и возможностью подвески под крылом двух топливных баков емкостью по 400 л. Оба прототипа были оснащены радиостанциями РСИУ-3 «Клен», ответчиками системы госопознавания СРО- 1 «Барий-М», инструментальной системой посадки ОСИ-48, в состав которой входили автоматический радиокомпас АРК-5 «Амур», маркерный радиоприемник МРП-48 «Хризантема» и радиовысотомер малых высот РВ-2 «Кристалл». На СИ-02 стоял двигатель, аналогичный двигателю истребителя МиГ-15бис – ВК-1 в бесфорсажпом варианте (форсажного просто не существовало).

Государственные испытания проводили летчики-испытатели Г.А. Седов, С.А. Анохин, К.К. Коккинаки и П. Казьмин. В ходе испытаний была достигнута максимальная скорость полета 1152 км/ч (М= 1.03). Госипытания были успешно завершены 20 июня 1951 г.. а в августе самолет под обозначением МиГ-17 был рекомендован к запуску в серийное производство.

Испытания выявили очевидные преимущества самолета МиГ-17 перед самолетом МиГ-15: примерно на 40 км/ч большая скорость полета, лучшая управляемость в районе М=1, увеличенная угловая скорость крена. У МиГ-17 по сравнению с предшественником несколько ухудшились взлетно-посадочные характеристики в силу использования крыла с большей стреловидностью и возросшей массой пустого.

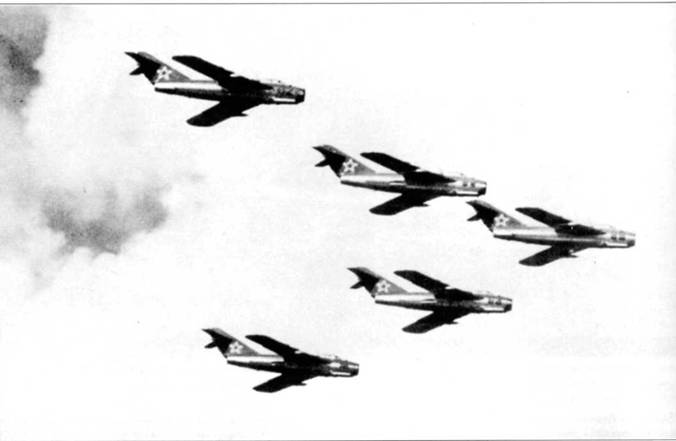

Пятерка истребителей МиГ-15 из Кубинки. Вертикальные оперения и верхние поверхности крыльев и фюзеляжей окрашены в красный цвет. Низ – цвета натурального металла.

Истребители МиГ-17 оснащались катапультируемыми креслами, аналогичными креслам истребителей МиГ-15. Это были достаточно примитивные кресла, не гарантировавшими безопасность катапультирования. Парашют летчик открывал принудительно. Бортовые номера самолетов на снимке – голубые с черной окантовкой.

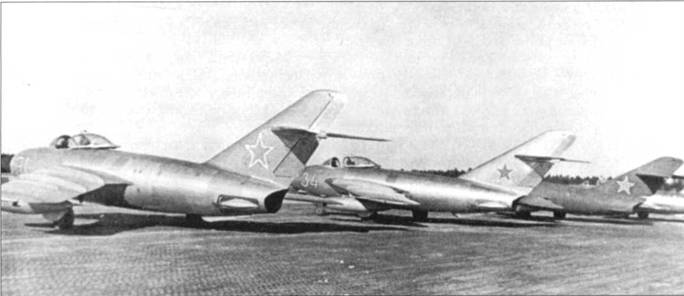

Третий слева МиГ-17 целикам окрашен в серый цвет. Бортовые номера – желтые с черной окантовкой. На снимке – самолеты «среднего» выпуска без антенн системы госопознавания на верхних поверхностях фюзеляжей, обязательных для самолетов раннего выпуска.

Прототип СИ-02

МиГ-17

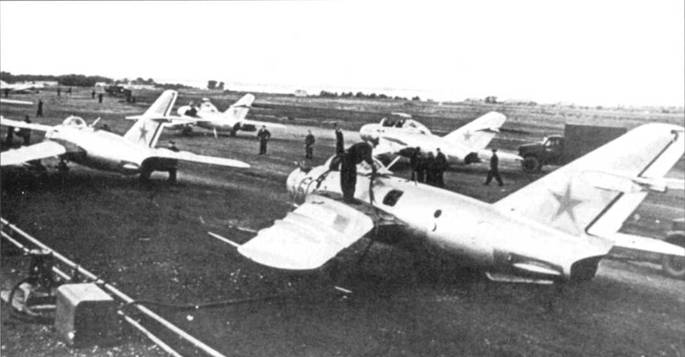

Подготовка к полету двух истребителей МиГ-17 и двух спарок МиГ-15УТИ. На истребителях МиГ-17 установлены системы защита хвоста «Сирена-2».

Истребители МиГ-17 первой производственной серии начали покидать заводской цех в августе 1951 г. В октябре эти самолеты поступили в строевые части для проведения эксплуатационных испытаний.

Первые МиГ-17 предназначались прежде всего для выполнения заданий по завоеванию превосходства в воздухе и эскортирования бомбардировщиков днем в простых метеоусловиях. В сравнении с МиГ-15, летные характеристики и техника пилотирования МиГ-17 изменились не сильно, за исключением поведения самолета в диапазоне высоких околозвуковых и трансзвуковых скоростей. Для опытных пилотов освоить МиГ-17 после полетов на МиГ-15 проблемы не составляло. На переучивание отводилось всего пять недель.

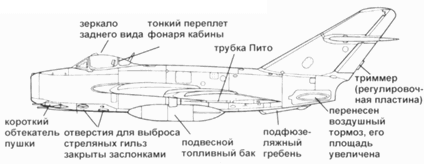

Серийные истребители МиГ-17 имели ряд отличий от прототипов. Не стоит забывать, что в прототипы конвертировали обычные МиГ-15бис. За исключением крыла и вертикального оперения прототипы ничем не отличались от МиГ-15.

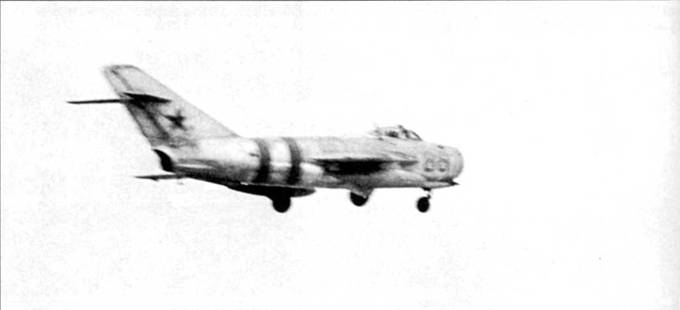

МиГ-17 с бортовым номером «88» голубого цвета взлетает с аэродрома во время проведения учении «Дунай» (вторжение амии Варшавского договора в Чехословакию). Перед началам операции на фюзеляжи советских самолетов были нанесены красные полосы вторжения.

МиГ-17 ранней постройки

МиГ-17 поздней постройки

Два МиГ-17 полка советской морской авиации. Под крылом установлены пилоны для топливных баков и бомб. Позже на них подвешивались направляющие для УР воздух-воздух К-13 с 11К головками самонаведения. Некоторое количество таких самолетов было экспортировано на Кубу.
