Боекомплект состоял из 103 артвыстрелов и 8270 патронов к пулеметам.

В качестве вспомогательного вооружения экипажа в танке укладывался пистолет-пулемет М1 Thompson калибра 11,43 мм с боекомплектом в 500 патронов и 12 ручных гранат.

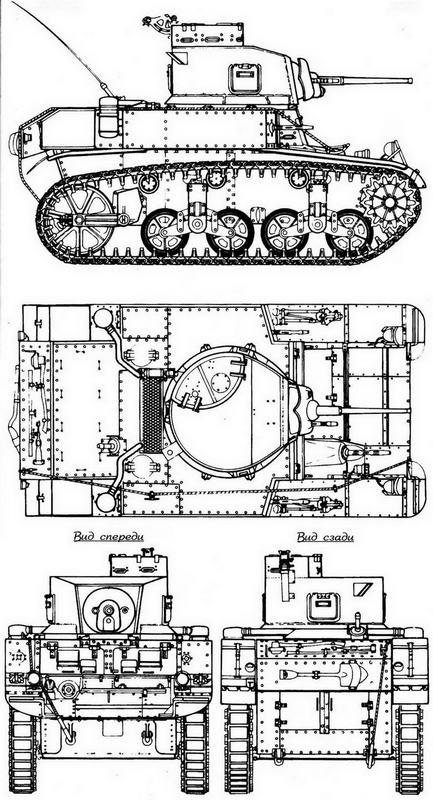

М3 (diesel)

*ББиБН — бронебойный с бронебойным и баллистическим наконечниками; БТ — бронебойнотрассирующий; ОФ — осколочно-фугасный;

** заряд состоял из 122 стальных шариков.

На танке устанавливался 7-цилиндровый звездообразный карбюраторный авиационный двигатель воздушного охлаждения Continental W670-9A мощностью 250 л.с. при 2400 об/мин. Рабочий объем двигателя 9832 см3. Диаметр цилиндра 130,2 мм. Ход поршня 117,5 мм. Степень сжатия 6,1. Масса двигателя 325,6 кг.

В качестве топлива использовался авиационный бензин с октановым числом не ниже 92. В случае крайней необходимости мог использоваться и другой бензин, но с октановым числом не ниже 82.

В танке имелись два бака для горючего емкостью 102 л каждый, размещавшиеся по обеим сторонам двигателя. Подача топлива — принудительная, топливный насос "Ивенс" В91146 или В9151. Карбюратор — Bendix-Stromberg NA-R6B.

Система смазки — циркуляционная, под давлением, с "сухим" картером.

Система охлаждения — воздушная, при помощи 12-лопастного вентилятора, представлявшего собой цельную алюминиевую отливку, закрепленную на маховике, насаженном на шлицованный конец коленчатого вала, обращенный к передней части танка.

Для очистки воздуха, поступавшего в цилиндры двигателя, служили два воздухоочистителя масляного типа Handy Perfection модели Т-8. Они не требовали особого ухода, за исключением периодической замены масла, производившейся после 25 ч нормальной работы двигателя или после 8 ч работы в сильно запыленной атмосфере.

Пуск двигателя осуществлялся электростартером инерционного типа. Система зажигания — двойная, обеспечивалась двумя магнето типа Scintilla модели MN 7DFA или VMN 7DFA, которые имели автоматическое опережение зажигания и полную радиоэкранировку.

В конце 1941 —начале 1942 года в связи с нехваткой стандартных бензиновых авиамоторов Continental часть танков выпустили с 9-цилиндровым звездообразным дизельным двигателем воздушного охлаждения Guiberson Т-1020-4 мощностью 265 л.с. при 2250 об/мин. Масса двигателя составляла 328,9 кг. По своей конструкции и способу установки в танке он был в значительной степени аналогичен двигателю Continental, за исключением узлов, характерных только для дизеля. Внешне танки, оснащенные дизелем, можно было опознать по воздухоочистителям фирмы "Вортекс", присоединявшихся к воздуховсасывающим патрубкам двигателя более длинными, чем у карбюраторного мотора, гибкими трубопроводами. Эти машины обычно обозначались M3(diesel) и широкого распространения в американской армии не получили. Англичане присвоили им название Stuart II.

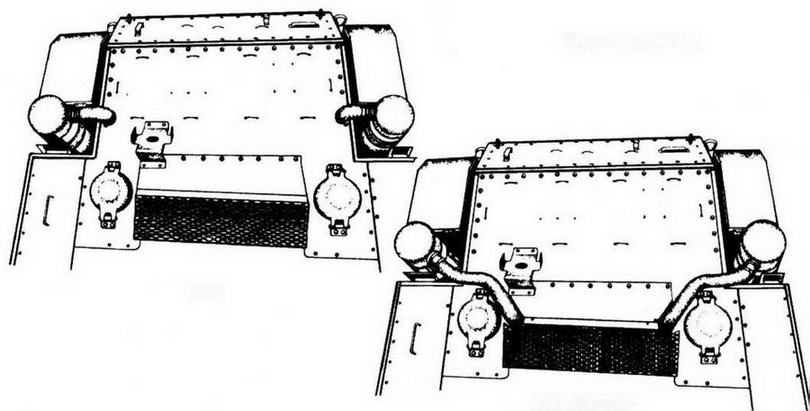

Крыши МТО М3 и М3 (diesel)

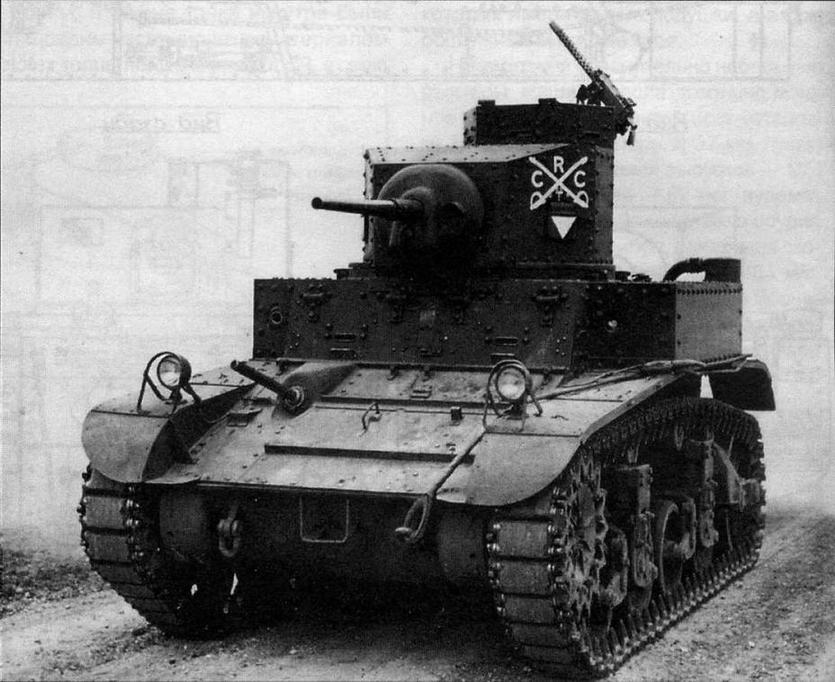

Легкий танк М3 раннего выпуска с клепаной восьмигранной башней. Пулеметы в спонсонах не установлены. Март 1942 года. Судя по эмблеме на башне, машина принадлежит одному из кавалерийских полков армии США

В конце 1941 года танки стали оборудовать двумя цилиндрическими наружными топливными баками емкостью 102 л каждый, соединенными с системой питания двигателя. После выработки топлива наружные баки могли сбрасываться без выхода экипажа из танка. Применение наружных баков позволило вдвое увеличить запас хода. Fie лишним будет отметить, что дополнительными баками оснащались только машины с карбюраторными двигателями.

Многодисковый главный фрикцион сухого трения был размещен внутри маховика. Крутящий момент от главного фрикциона передавался к коробке передач с помощью карданного вала, заключенного в кожух, на котором, как и на зарядных ящиках, крепилась мягкая подушка для сидения.

Коробка передач — синхронизированная пятискоростная (5+1) со встроенным дифференциалом. Последний, кроме передачи вращения к ведущим колесам танка, служил также для притормаживания либо одной, либо другой полуоси. Этот процесс осуществлялся механиком-водителем при помощи двух рычагов, которыми производилось затягивание тормозных лент на барабанах дифференциала. В результате скорость вращения левой или правой полуоси уменьшалась, что приводило к повороту машины. Наименьший радиус поворота составлял 6,3 м. Поворот на месте был невозможен.

Последними элементами трансмиссии являлись простые однорядные несоосные бортовые передачи с неразгруженным ведомым валом. К последнему болтами крепилась ступица ведущего колеса, имевшего два съемных зубчатых венца с 14 зубьями каждый.

Ходовая часть танка включала в себя четыре одинарных обрезиненных опорных катка на борт, сблокированных попарно в две балансирные тележки, подвешенные на двух вертикальных буферных пружинах; три обрезиненных поддерживающих катка; необрезиненное направляющее колесо, также подвешенное на буферной пружине и снабженное натяжным механизмом винтового типа.

На танках М3 использовались двухгребневые гусеницы Т16Е1 или Т16Е2 цевочного зацепления с 66 обрезиненными траками каждая. Ширина трака — 194 мм, шаг трака — 140 мм. Для улучшения проходимости при плохом сцеплении гусениц с грунтом в возимый комплект снаряжения танка входили 34 съемных шпоры-грунтозацепа.

На всех танках устанавливалась радиостанция SCR245.

С марта 1941 по август 1942 года было выпущено 5811 машин М3, из них 1285 с дизелем.

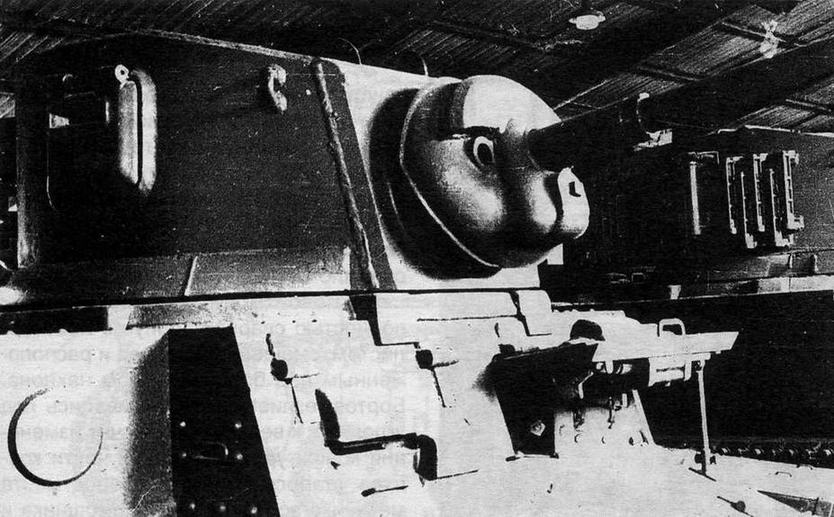

Сварная башня танка M3А1. Хорошо видна бронировка маск-установки М23

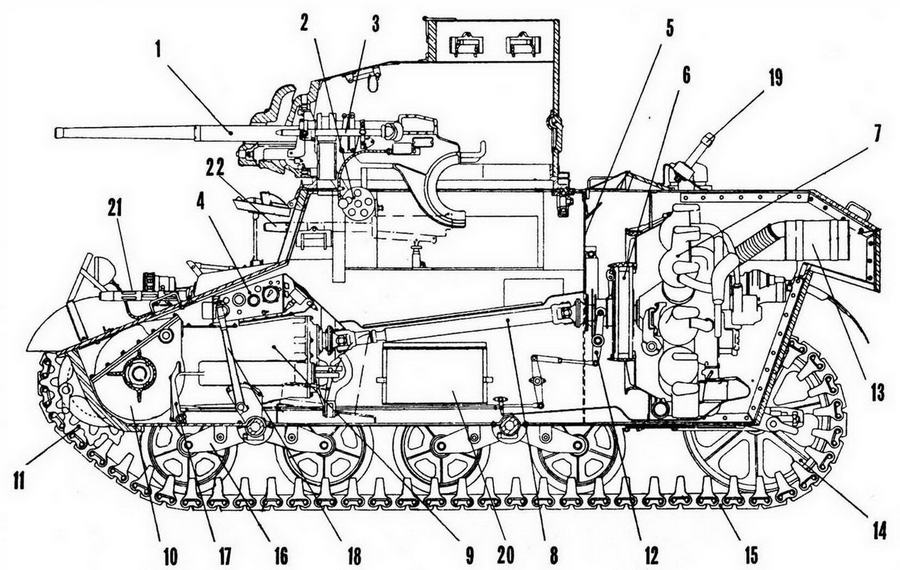

Компоновка легкого танка М3:

1 — 37-мм пушка Мб; 2 — подъемный механизм; 3 — телескопический прицел; 4 — приборный щиток водителя; 5 — моторная перегородка; 6 — главное сцепление; 7 — двигатель; 8 — карданный вал; 9— коробка передач; 10 — дифференциал; 11 — ведущее колесо; 12 — хомут выключения сцепления; 13 — глушитель; 14 — направляющее колесо; 15 — гусеница; 16 — балансир подвески; 17— педаль сцепления; 18 — рычаг тормоза; 19 — узел крепления антенны; 20 — ящик с 37-мм выстрелами; 21 — курсовой пулемет; 22 — пулемет в спонсоне
