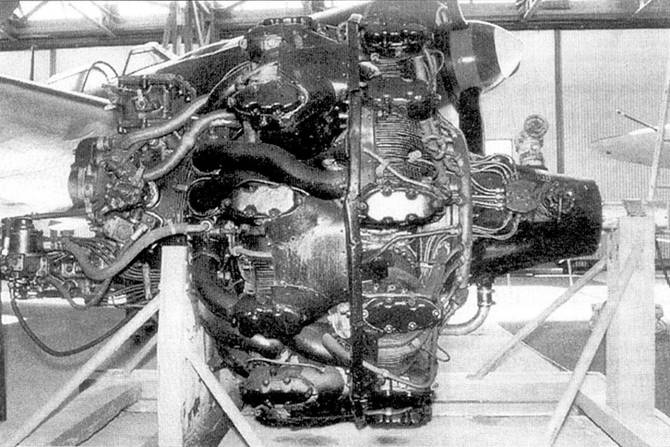

Двигатель АШ-82ФН

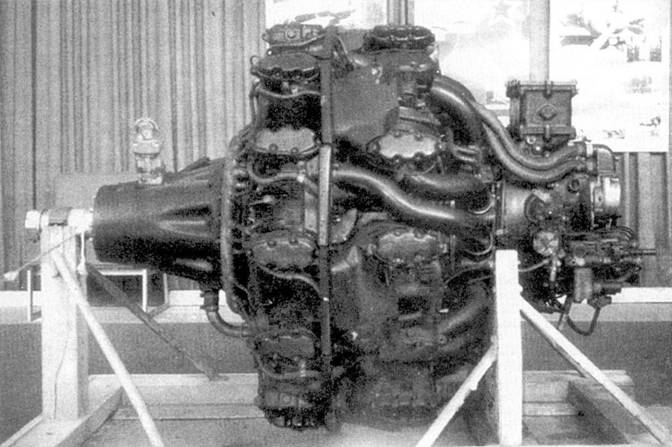

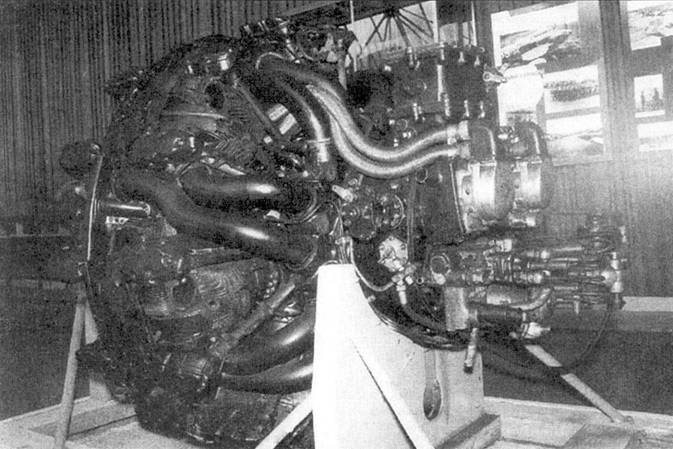

Задняя часть двигателяАШ-82ФН

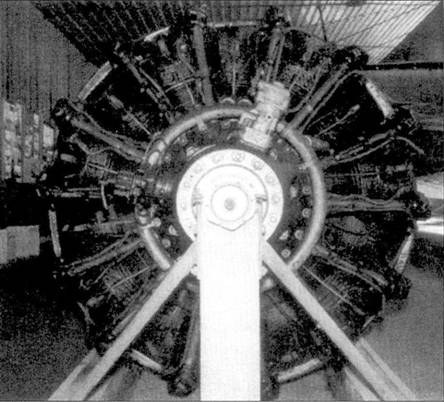

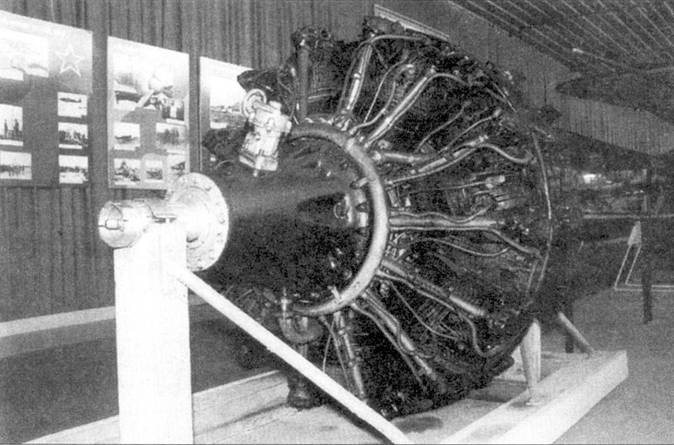

Передняя часть двигателя АШ-82ФН

Центроплан является основным силовым элементом конструкции планера. Он состоит из двух металлических лонжеронов, десяти нервюр смешанной конструкции и деревянных стрингеров. Обшивка центроплана изготовлена из березового шпона и крепится к силовому набору с помощью эпоксидного клея ВИАМ Б-3. Лонжероны центроплана имеют двутавровое сечение, полки изготовлены их хромо-молибденовой стали, стенки — из дюралюминия.

К переднему лонжерону крепятся панели закрывающие изнутри колодцы колес шасси и панели, закрывающие центральный топливный бак, и узлы крепления центроплана к мотораме. На переднем лонжероны находятся также цапфы крепления гидроцилиндров уборки основных опор шасси и узлы крепления собственно опор. На заднем лонжероне расположены узлы крепления центроплана к фюзеляжу, центральный топливный бак и узлы навески закрылков.

В центроплане находятся колодцы, в которые убираются колеса основных опор шасси; колодцы выклеены из шпона толщиной 2 мм. Толщина обшивки в носке центроплана 4 мм, между лонжеронами — 5 мм и 3 мм — между заднем лонжероном и закрылком. Обшивка выполнена из нескольких слове березового шпона, волокна древесины при склейке слоев шпона ориентируются так же как и при выклейке половинок фюзеляжа.

Конструкция отъемных консолей крыла аналогична конструкции центроплан. Силовой набор консоли включает два металлических лонжерона, 15 деревянных шпангоутов и 14 стрингеров. Конструкция собирается на эпоксидном клее ВИАМ Б-3. Толщина обшивки из березового шпона варьируется от 4 до 2,5 мм. Профиль крыла — NASA-230.

Передняя часть двигателя АШ-82ФН

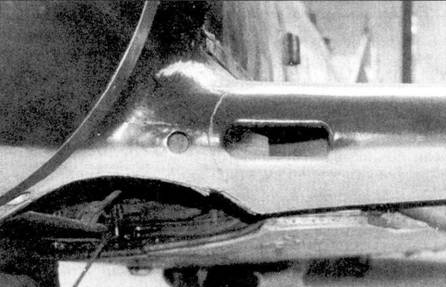

Отличительной особенностью чешских Ла-7 стало наличие на нише хвостовой опоры шасси кожаного чехла.

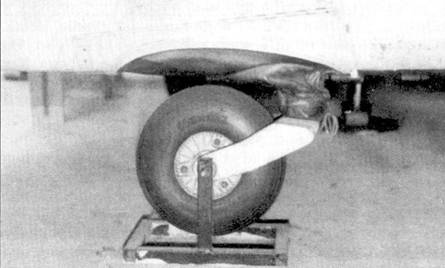

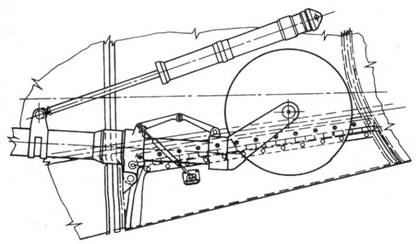

Чертеж хвостовой опоры шасси в убранном положении.

Элероны — типа Фрайз, с внутренней аэродинамической компенсацией. Силовой набор элерона включает трубчатый дюралюминиевый лонжерон и 9 дюралюминиевых нервюр. Передняя и задняя кромки элерона обшиты дюралюминиевыми полосами толщиной 0,8 мм. Стальной балансир на самолетах ранних серий размещался между нервюрами №№ 5 и 7, на самолетах поздних серий — между нервюрами №№ 2 и 5. Неподвижная пластина триммер установлена на задней кромке элерона между нервюрами №№ 1 и 3, регулировка триммера осуществляется на земле. Полотняная обшивка элерона приклеена к силовому набору эпоксидным клеем ВИАМ. Элерон навешивается на консоль крыла посредством трех петель, максимальные углы отклонения элерона +/- 18 град.

Посадочные закрылки навешены на рояльных петлях между нервюрами № 1 центроплана и нервюрами № 7 консоли крыла. Закрылки состоит из четырех секций, две — крепятся к центроплану и две — к консолям крыла (по одной к каждой). Секции закрылков целиком изготовлены из дюралюминиевых пластин, усиленных Z-образными ребрами жесткости. Максимальный угол отклонения закрылков — 60 град.

Дюралюминиевые предкрылки крепятся к носкам консолей крыла между нервюрами №№ 6 и 14. Предкрылки автоматически выпускаются при достижении самолетом определенного угла атаки.

Хвостовое оперение состоит из вертикального киля, руля поворота и горизонтального стабилизатора с рулями высоты. Киль является интегральной частью фюзеляжа. Силовой набор стабилизатора консольного типа включает два шпангоута и 7 нервюр, носовой стрингер, два верхних и два нижних стрингера.

Стрингеры изготовлены из сосны и усилены дельта-древесиной или фанерой. Обшивка — березовый шпон толщиной 2,5 мм. Стабилизатор крепится к фюзеляжу между шпангоутами №№ 12 и 14. Руль высоты состоит из левой и правой половин. Силовой набор половинок руля высоты — дюралюминиевый и включает лонжерон и 9 нервюр, металлические носок и заднюю кромку. В носке половинок руля высоты укреплен между нервюрами №№ 5 и 9 стальной балансир (массой 2,8 кг на левой половинке и массой 2,0 кг — на правой). Между нервюрами №№ 2 и 5 левой половинке руля высоты установлен управляемый триммер. Обшивка рулей высоты и направления — полотняная из ткани ACT-100. Диапазон углов отклонения руля высоты — от +30 град, до -15 град. 30 мин., триммера — +/-17 град.

Конструкция руля поворота аналогична конструкции руля высоты, но он имеет 10, а не 9, нервюр. Управляемый цельнометаллический триммер крепится между нервюрами №№ 3 и 6, масса весового балансира 6 кг. Диапазон углов отклонения руля направления — +/- 25 град., триммера — +/- 17 град.

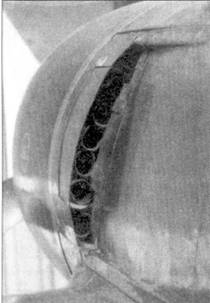

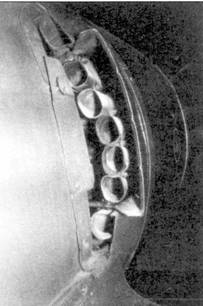

Вид сзади па выхлопные патрубки левого и правого борти. На снимке патрубков правого борта створка, регулирующая температуру двигателя, приоткрыта, на снимке патрубков левого борта — полностью закрыта..

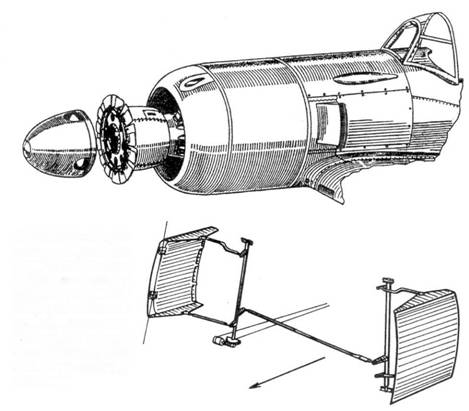

Управляемые створки по бортам фюзеляжа регулировали сечение воздушного канала, по которому проходил воздух, охлаждавший цилиндры двигателя. С помощью створок можно было регулировать температуру двигателя.

Воздухозаборник нагнетателя и носок левой плоскости крыла.

Управление самолетом осуществляется с помощью центральной ручки, рассчитанной на управление одной рукой (на ручке управления истребителя Ла-5 имелась бубликообразная насадка под две руки). Ручка связана системой тяг-труб и качалок с рулями высоты и элеронами. На ручке управления размещены гашетки бортового вооружения и кнопка управления тормозами колес шасси. Руль поворота управляется от педалей, педали связаны с рулем посредством стальных тросов и шкивов. Углы установки триммеров регулируются смонтированными на левом борту кабины штурвальчиками. Привод выпуска закрылков — гидравлический.

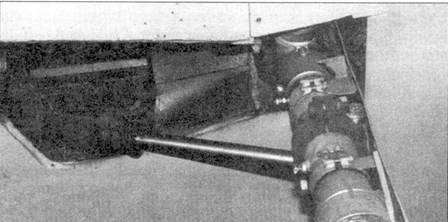

Колея шасси — 2,806 м. Стойки основных опор шасси убираются с помощью гидроцилиндров по направлению к продольной оси самолета и укладываются в специальные ниши, расположенные вдоль носков крыла. Опоры шасси истребителя Ла-7 на 80 мм длиннее опор шасси самолета Ла-5ФН. За счет установки новых амортизаторов с увеличенным до 220 мм ходом удалось улучшить проходимость самолета по аэродрому; более жесткое шасси истребителя Ла-5 послужило причиной многочисленных аварий. Колеса основных опор с пневматиками размером 650x200 мм оснащены двойными пневматическими тормозами. В убранном положении опоры и колеса полностью закрываются щитками. Секции щитков, закрывающие пневматики крепятся к центроплану на рояльных петлях. Хвостовая опора, по сравнению с опорой Ла-5, имеет более простую конструкцию. Хвостовая опора убирается гидроцилиндром, шток которого имеет ход 250 мм. Размер пневматика хвостового колеса 300x125 мм. Все опоры шасси имеют гидравлические и механические замки, фиксирующие опоры как в открытом, так и в убранном положении.

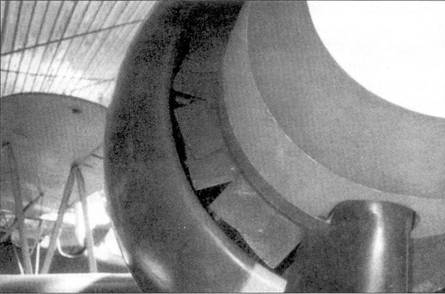

Улучшению охлаждения двигателя способствовала установка вентилятора за коком во iдушного винта.

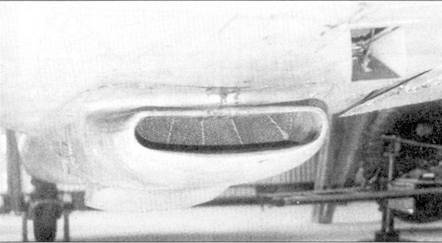

Вид спереди на маслорадиатор, обратите внимание на сотовое оребрение радиатора.

Вид сзади на маслорадиатор, регулирующая переток воздуха створка полностью открыта.
