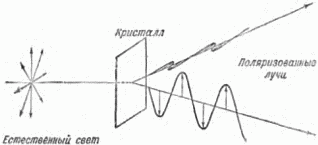

Рис. 34. Схема прохождения луча света через две турмалиновые пластинки.

В случае расположения «щелей» под углом во второй пластинке произойдёт разложение по правилу параллелограмма электрической силы линейно-поляризованного луча, вышедшего из первой пластинки. При этом доля света с направлением силы, параллельным «щели», пройдёт, с перпендикулярным – поглотится.

Точно так же турмалин «разлагает» и естественный луч света, который есть не что иное, как набор линейно-поляризованных лучей со всевозможными направлениями электрической силы.

Причиной этого явления, как и всех явлений, связанных с двойным лучепреломлением, служит всё та же анизотропия кристаллов. Дело в том, что в турмалине и других подобных кристаллах есть определённое избранное направление, связанное с кристаллической решёткой, которое и служит как бы «щелью» для электрической силы.

Двоякопреломляющие кристаллы имеют исключительно широкое применение в разнообразнейших оптических установках научно-исследовательских лабораторий наших институтов и заводов. Например, при помощи поляризационного прибора – сахариметра очень быстро и точно определяется концентрация сахара в растворе.

Около 20 лет тому назад был найден недорогой материал, поляризующий свет. Этот материал может быть получен в любых размерах. Называется он поляроидом. Поляроид – это прозрачная целлулоидная плёнка, равномерно покрытая маленькими, в несколько сотых миллиметра, кристалликами сернокислого иод-хинина. Кристаллики расположены в строгом порядке, сходственными гранями в одну сторону. Благодаря такой укладке вся плёнка ведёт себя, как один кристалл.

Где и для чего применяются поляроиды? Нужда в этом материале станет понятной, если сообщить читателю, что при отражении от стекла, воды, металла свет сильно, а иногда и полностью поляризуется.

Так как поляроид пропускает поляризованные лучи лишь при «подходящем» расположении «щели», то, помещая его соответствующим образом, всегда можно погасить или ослабить отражённый свет. А это важно в очень многих случаях.

Поляроидные очки употребляют в полярных странах для того, чтобы не видеть яркого поляризованного света, отражённого от снега. Через поляроид удобно рассматривать картины в галереях: не будут мешать световые блики. Наблюдателю в перископ подводной лодки мешает поляризованный свет, отражённый от поверхности моря, его действие уничтожит поляроид. Большое значение имеет применение поляроида в фотографии и кинематографии, устраняя лишние блики, мешающий блеск и пр.

Много своеобразных и полезных свойств имеют кристаллы. Пожалуй, к самым замечательным из них принадлежат пьезоэлектрические свойства.

Пьезоэлектрические свойства присущи очень многим кристаллам, однако не всем, а лишь обладающим определённой симметрией. К таким кристаллам относятся, в частности, турмалин, сахар, кварц.

На рисунке 35 изображён кристалл кварца. Главная ось этого кристалла – ось симметрии 3-го порядка. В перпендикулярной плоскости лежат три оси второго порядка.

Рис. 35. Один из способов вырезания пьезокварцевой пластинки из кристалла кварца.

Указанным на рисунке способом из кристалла вырезают пластинку толщиной около 2 см. Мы видим, что она перпендикулярна главной оси, а оси 2-го порядка лежат в её плоскости.

Затем из этой толстой пластинки перпендикулярно одной из осей 2-го порядка вырезают тонкую пластинку, толщиной около 0,5 мм. С полученной таким образом тонкой пьезокварцевой пластинкой (на рисунке справа она сдвинута вниз) можно произвести интересные опыты.

Сдавим пластинку вдоль направления А, перпендикулярного осям симметрии, а к боковым плоскостям пластинки присоединим электрометр – прибор, обнаруживающий электрический заряд (для того чтобы был электрический контакт, эти плоскости надо посеребрить). Оказывается, что под действием сжатия на гранях пластинки появляются равные разноимённые заряды. Если вместо сжатия применяется растяжение, то заряды меняют знаки: там, где при сжатии возникал положительный заряд, при растяжении возникнет отрицательный, и наоборот. Вот это явление – возникновение электрических зарядов под действием давления или растяжения и получило название пьезоэлектричества.

Пьезокварцевые устройства чрезвычайно чутки: электрические приборы позволяют нам измерять заряды, появляющиеся на кварце при самой ничтожной силе, которую другими способами мы не можем измерить. Пьезокварц способен также отмечать очень быстрые изменения давления, что недоступно другим измерительным приборам. Поэтому описанное нами явление имеет огромное практическое значение, как способ электрической регистрации всякого рода механических действий, в том числе звуков. Достаточно легко дунуть на пьезокварцевую пластинку для того, чтобы откликнулся электрический прибор.

Пьезокварцевые пластинки применяют в медицине – ими выслушивают шумы в сердце человека. Подобным же образом их применяют в технике, проверяя работу машин: нет ли каких-либо «подозрительных» шумов. Но и наоборот, пьезокварцем можно измерять очень большие давления. Пьезокварцевые пластинки приносят большую пользу в артиллерии – с их помощью можно измерить, как меняется давление при движении снаряда в стволе орудия. Использование в качестве измерителя малых и больших, медленно и быстро меняющихся давлений не исчерпывает того, что может нам дать пьезокварц.

Нам нужно теперь остановиться на одном механическом свойстве пьезокварцевой пластинки. Как у всякого твёрдого тела, у пьезокварцевой пластинки есть своя частота колебаний, как говорят, собственная частота.

Оттяните или сожмите пружину, а затем отпустите: груз, подвешенный к этой пружине, будет колебаться с определённой собственной частотой. Отклоните маятник; после того, как вы его отпустите, он будет колебаться также с собственной частотой.
