Для этого в соответствии с чертежом раскладывают насухо сначала кирпичи первого ряда, потом кирпичи одного ряда дымовой трубы. Затем с потолка опускают отвесы на углы дымовой трубы и убеждаются, что расстояние между трубой и балками перекрытия, а также трубой и стропилами достаточно для устройства горизонтальной противопожарной разделки (расстояние должно быть не менее 12 см). Прямоугольность углов первого ряда кладки проверяют, промеривая с помощью шнура расстояния по диагонали между противоположными углами. Разница между этими расстояниями не должна превышать 5 мм. Кирпичи притесняют и подгоняют друг к другу с учетом перевязки швов. Стесанные поверхности должны быть обращены наружу или закрыты кладкой.

Для описываемой ниже конструкции (рис. 11) потребуются следующие материалы: 2 тавра 45 х 45 мм (ширина 200 мм); уголок 45 х 45 мм (ширина 200 мм); швеллер № 12 (ширина 200 мм); 10 скоб из полосовой стали 25 х 3 мм (длина 150 мм); стальная решетка (ее площадь зависит от размеров зева); жестяное хайло (раструб) камина – передняя часть дымовой камеры приблизительно 1500 х 1100 х 5 мм (размеры – в зависимости от размеров камина); швеллер № 14 (ширина 200 мм).

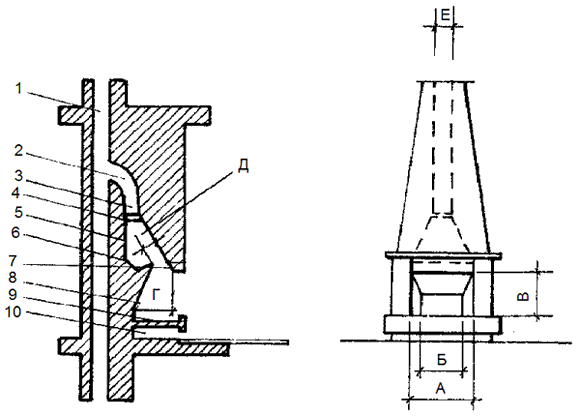

Рис. 11. Камин, пристроенный к дымовой трубе:

1 – дымовая труба; 2 – колено; 3 – дымоход; 4 – задвижка; 5 – дымовая камера; 6 – обратное днище; 7 – стенка; 8 – топка; 9 – днище (под); 10 – зольник; А – ширина топки; Б – задняя стенка; В – высота топки; Г – глубина топки; Д – дымовое отверстие; Г – горловина; Е – дымовая труба

Из материалов потребуется около 80 кг шамотного порошка, 15 л растворимого стекла, 80 шт. шамотного кирпича, песок, известь, цемент, камень или кирпич. Шамотный раствор приготовляют следующим образом: растворимое стекло разбавляют водой в соотношении 1: 1 и в полученный таким образом раствор добавляют шамотный порошок, пока не получится раствор соответствующей консистенции.

В случае если есть возможность вывести трубу камина в уже имеющуюся (от старой печи и т. д.), строительство последнего значительно упрощается.

При высоте трубы 8 м ее диаметр в свету должен быть не менее чем 20 х 20 см. Если высота трубы меньше, входное отверстие должно быть больше. Построенный камин соединяют с помощью колена с трубой. Если нет трубы, ее нужно построить, и тогда это лучше сделать во время строительства камина. И в том и в другом случае наличие отдельной трубы должно быть непременным условием строительства камина.

При строительстве камина лучше всего соорудить бетонное основание. Его размеры при этом должны соответствовать размерам на плане камина, включая размеры трубы. Решающее значение в этом случае имеет вид грунта и его несущая способность. Толщина основания принимается равной 0, 8–1, 4 м в зависимости от его размера и размещения в центре здания или около ограждающей стены. Основание необходимо изолировать от проникновения почвенной влаги в тело камина. Теперь можно начинать строительство самого камина.

Зольник представляет собой жесткую коробку, значительно облегчающую чистку камина и удаление образующейся золы. Пространство высотой приблизительно 40 см является хорошей изоляцией очага топки от пола и одновременно используется для притока воздуха через решетку, что необходимо для лучшего горения. На подготовленном основании на ширину топливника с двух сторон необходимо возвести кирпичные стенки высотой около 50 см. Толщина кладки должна составлять не менее 15 см. На кирпич укладывают подготовленные два стальных тавровых профиля 45 х 45 мм и уголок 45 х 45 мм. Длина профилей должна быть равна ширине топливника, кроме того, прибавляется еще 10 см на кладку по обеим сторонам топливника при условии, если плита будет выступать по бокам. В противном случае необходимо изготовлять профили большей длины.

Расстояние между таврами зависит от шамотного кирпича, который укладывают между ними на шамотный раствор. Таким образом получается дно топливника, которое должно быть огнеупорным. В центре оставляют отверстие для решетки, через которую зола будет падать в зольник, установленный в камере для сбора золы. Решетку делают из листовой стали. Размеры стального листа должны соответствовать размерам шамотного кирпича. Между листами помещают гайки М22 для получения необходимых промежутков. Решетку стягивают гайкой М20.

После устройства пода приступают к кладке топливника. Изнутри топливник облицовывают шамотным кирпичом, чтобы его внутреннее пространство было огнеупорным. Шамотный кирпич укладывают на шамотный раствор, о чем уже говорилось выше. Стенки топливника должны быть гладкими, изнутри их делают скошенными для лучшего излучения тепла. При отсутствии большого опыта в кладке кирпича можно для подстраховки от падения заднюю скошенную стенку кровли закрепить стальными скобами.

После того как кладка будет доведена до определенной высоты, на кирпичи укладывают фланцами вверх стальной швеллер № 12. Длина профиля должна быть равна ширине топливника плюс 20 см.

Боковые стенки топливника, которые были возведены до определенной высоты и на которые был уложен упомянутый выше швеллер, будут поддерживать хайло, сделанное из листовой стали. Нижние размеры передней стенки хайла зависят от ширины топливника, причем передняя стенка будет опираться на стальной швеллер. Боковые стенки хайла опираются на боковые стенки топливника. Передняя стенка и боковые скошенные стенки облицовывают шамотным кирпичом. Абсолютная гладкость стенок имеет большое значение для улучшения тяги. Также облицовывают заднюю отвесную стенку дымовой камеры – ее лучше не делать металлической.

На дымовую камеру необходимо установить задвижку, с помощью которой можно регулировать отвод дыма в трубу, а также уменьшать отток теплого воздуха, закрыв задвижку, после того как камин протопился. Изготавливается такая задвижка из листовой стали. В теплое время года, полностью открыв задвижку, можно достичь лучшего воздухообмена. За-крытая задвижка предотвращает загрязнение всего пространства камина сажей в процессе чистки дымовой трубы. Задвижку можно закрывать с помощью стержня, который поднимается или опускается.
