Все перечисленные здесь и ниже функции создания регионов возвращают дескриптор GDI-объекта «регион». Он впоследствии и передается в различные функции, работающие с регионами.
Итак, первая из приведенных функций (CreateRectRgn) предназначена для создания регионов прямоугольной формы. Параметры этой функции необходимо толковать следующим образом:
• p1 и р2 – горизонтальная и вертикальная координаты левой верхней точки прямоугольника;
• р3 и р4 – горизонтальная и вертикальная координаты правой нижней точки прямоугольника.
Следующая функция – CreateEllipticRgn – предназначена для создания региона эллиптической формы. Параметры этой функции – координаты прямоугольника (аналогично CreateRectRgn), в который вписывается эллипс.
Третья функция – CreateRoundRectRgn – создает регион – прямоугольник с округленными углами. При этом первые четыре параметра функции аналогичны соответствующим параметрам функции CreateRectRgn. Параметры р5 и рб – ширина и высота сглаживающих углы эллипсов (рис. 1.4).
Трех приведенных функций достаточно даже в том случае, если нужно создавать регионы очень сложной формы. Это достигается при помощи многочисленных операций над простыми регионами, как в приведенном далее примере создания региона по битовому шаблону. Однако рассмотрим еще одну несложную функцию, которая позволяет сразу создавать регионы-многоугольники по координатам точек – вершин многоугольников:
function CreatePolygonRgn(const Points; Count, FillMode: Integer): HRGN;
Рис. 1.4. Округление прямоугольника функцией CreateRoundRectRgn
Функция CreatePolygonRgn принимает следующие параметры:
• Points – указатель на массив записей типа TPoint, каждый элемент массива описывает одну вершину многоугольника, координаты не должны повторяться;
• Count – количество записей в массиве, на который указывает Points;
• FillMode – режим заливки региона (в данном случае, попадает ли внутренняя область многоугольника в регион).
Параметр FillMode принимает значения WINDING (попадает любая внутренняя область) или ALTERNATE (попадает внутренняя область, если она находится между нечетной и следующей четной сторонами многоугольника).Примечание
При создании регионов с помощью любой из указанных выше функций координаты точек задаются в системе координат того окна, в котором предполагается использовать регион. Так, если у нас есть кнопка 40 х 30, левый верхний угол которой расположен на форме в точке (100; 100), то для того, чтобы создать для кнопки прямоугольный регион 20 х 15 с левой верхней точкой (0;0) относительно начала координат кнопки, следует вызвать функцию CreateRectRgn с параметрами (0, 0, 19, 14), а не (100, 100, 119, 114).
Поскольку регион является GDI-объектом (подробнее в гл. 6), то для его удаления, если он не используется системой, применяется функция удаления GDI-объектов DeleteObject:
function DeleteObject(p1: HGDIOBJ): BOOL;
Регион как область отсечения при рисовании окна
Было сказано, что регион нужно удалять в том случае, если он не используется системой. Так вот, после того как регион назначен окну в качестве области отсечения, удалять его не следует. Функция назначения региона окну имеет следующий вид:
function SetWindowRgn(hWnd: HWND; hRgn: HRGN; bRedraw: BOOL): Integer;
Функция возвращает 0, если произвести операцию не удалось, и ненулевое значение в противном случае. Параметры функции SetWindowRgn следующие:
• hWnd – дескриптор окна, для которого устанавливается область отсечения (свойство Handle формы или элемента управления);
• hRgn – дескриптор региона, назначаемого в качестве области отсечения (в простейшем случае является значением, возвращенным одной из функций создания региона);
• bRedraw – флаг перерисовки окна после назначения новой области отсечения, для видимых окон обычно используется значение True, для невидимых – False.
Чтобы получить копию региона, формирующего область отсечения окна, можно использовать API-функцию GetWindowRgn:
function GetWindowRgn(hWnd: HWND; hRgn: HRGN): Integer;
Первый параметр функции – дескриптор (Handle) интересующего нас окна. Второй параметр – дескриптор предварительно созданного региона, который в случае успеха модифицируется функцией GetWindowRgn так, что становится копией региона, формирующего область отсечения окна. Описания целочисленных констант – возможных возвращаемых значений функции:
• NULLREGION – пустой регион;
• SIMPLEREGION – регион в форме прямоугольника;
• COMPLEXREGION – регион сложнее, чем прямоугольник;
• ERROR – при выполнении функции возникла ошибка (либо окну задана область отсечения).
Далее приводится пример использования функции GetWindowRgn (предполагается, что приведенный ниже код является телом одного из методов класса формы).
var rgn: HRGN;
begin
rgn:= CreateRectRgn(0,0,0,0); //Первоначальная форма
//региона не важна
if GetWindowRgn(Handle, rgn) <> ERROR then
begin
//Операции с копией региона, формирующего область отсечения
//окна…
end;
DeleteObject(rgn); //Мы пользовались копией региона, которую
//должны удалить (здесь или в ином месте,
//но сами)
end;
Операции над регионами
При рассказе о функциях создания регионов неоднократно упоминалось о возможности комбинирования регионов для получения сложных форм. Пришло время кратко рассмотреть операции над регионами. Все операции по комбинированию регионов осуществляются при помощи функции CombineRgn:
function CombineRgn(p1, p2, p3: HRGN; p4: Integer): Integer;
Параметры этой функции:
• p1 – регион (предварительно созданный), куда сохранить результат;
• р2, p3 – регионы-аргументы операции;
• р4 – тип операции над регионами.
Более подробно действие CombineRgn при различных значениях параметра р4 поясняется в табл. 1.2.
Таблица 1.2.

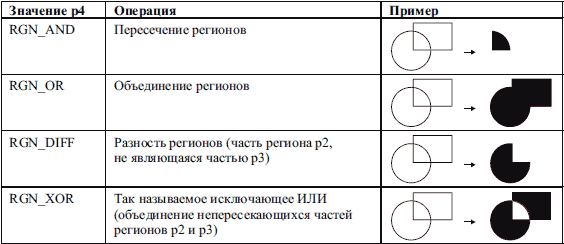

Операции функции CombineRgn
Кроме приведенных выше в табл. 1.2 констант, в качестве параметра р4 функции CombineRgn можно использовать RGNCOPY. В этом случае копируется регион, заданный параметром р2, в регион, заданный параметром p1.
