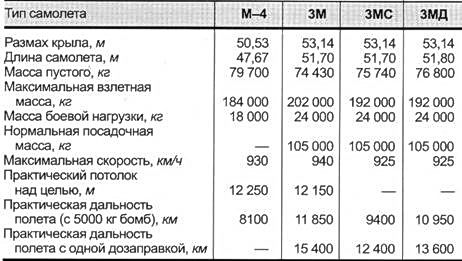

Максимальное аэродинамическое качество самолета ЗМ – 18,5.

Фюзеляж – типа полумонокок круглого сечения (максимальный диаметр – 3,5 м). Экипаж, состоящий на самолете ЗМ из семи человек (командир экипажа, помощник командира, штурман, второй штурман, старший бортовой техник, старший воздушный стрелок-радист, командир огневых установок), размещается в двух гермокабинах. Самолет М-4 (экипаж восемь человек) имеет застекленную носовую часть фюзеляжа с кабиной штурмана. На бомбардировщике ЗМ носовой части фюзеляжа с антенной РЛС приданы более закругленные очертания. На самолете ЗМД носовая часть имеет заостренную форму.

Шасси – велосипедного типа, имеют систему «вздыбливания», облегчающую взлет. Тележки основного шасси – четырехколесные. База шасси – 14,41 м, колея подкрыльевых стоек – 52,34 м. На концах крыла установлены поддерживающие стойки с двухколесными тележками, убирающиеся в специальные гондолы. Оборудование самолета М-4 включало бомбардировочную РЛС РПБ-4. Часть самолетов ЗМ оснащалась (впервые в СССР) прицельно-навигационным комплексом, в состав которого входила мощная РЛС «Рубин», работавшая в режиме кругового обзора (для предотвращения облучения штурмана, сидящего непосредственно за отсеком РЛС, было применено специальное элластич- ное радиопоглощающее покрытие стенок кабины, выполненное в виде отдельных листов).

Под носовой частью фюзеляжа расположен блистер оптического бомбардировочного прицела ПБ-11. На самолете устанавливался навигационно-бомбардировочный автомат НБА, обеспечивающий автоматическую навигационную привязку и бомбометание различными типами боеприпасов в заданной последовательности. Имелся автопилот. Для управления оборонительным вооружением в хвостовой части фюзеляжа был установлен радиоприцел «Аргон».

Имелась станция предупреждения об облучении РЛС противника и автоматы пассивных помех (три контейнера с дипольны- ми отражателями размещены в заднем отсеке шасси).

Самолеты ЗМС-2 и ЗМН-2 обеспечивали дозаправку в воздухе при помощи системы «Конус» (максимальное количество отдаваемого в полете топлива – 40 000 кг, производительность заправки – 2250 л/мин). Дозаправка могла производиться в диапазоне высот 6000-9000 м при скорости 470-510 км/ч; на дальности 4000 км самолет был способен был передать 40 т топлива.

Члены экипажа размещались на катапультных креслах. Катапультирование производилось вниз, через пять люков в нижней части фюзеляжа, причем штурман, первый летчик и второй летчик последовательно катапультировались через один люк, для чего кресла летчиков перемещались горизонтально по специальным направляющим.

ВООРУЖЕНИЕ бомбардировщика включало шесть пушек АМ-23 (23 мм) в трех установках с дистанционным управлением. Боекомплект кормовой установки – 2000 снарядов, остальных – по 1100 снарядов.

В бомбовом отсеке могли подвешиваться свободно падающие бомбы общей массой до 24 000 кг, в том числе 52 ФАБ-500, три (в перегрузке четыре) ФАБ-6000 или одна (в перегрузке две) ФАБ- 9000, две противокорабельные торпеды калибром 533 мм, морские мины. Ядерное вооружение – два «спецбоеприпаса» массой 2000 кг или один – 4000 кг.

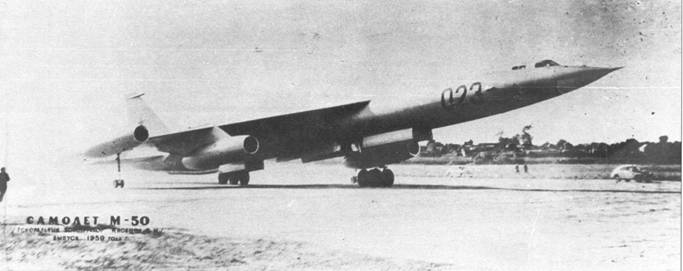

Бомбардировщик М-50

В середине 1950-х годов в СССР, США и Великобритании начался процесс перевооружения войск противовоздушной обороны зенитно-ракетными комплексами, а также сверхзвуковыми истребителями-перехватчиками, способными достигать скоростей, вдвое превышающих скорость звука, и потолка в 18-20 км. В этих условиях даже наиболее совершенные реактивные межконтинентальные бомбардировщики М-4, М-6 (ЗМ) и Ту-95 начали утрачивать свою неуязвимость, потребовалось создание более современных стратегических самолетов, способных проникать в воздушное пространство стран, имеющих на вооружении зенитно-ракетные комплексы и сверхзвуковую истребительную авиацию.

В СССР рассматривались различные варианты стратегических бомбардировщиков нового поколения. Одним из наиболее оригинальных направлений, развивавшимся лишь в нашей стране, стали работы по созданию летающих лодок с межконтинентальной дальностью. Одним из существенных достоинств данной концепции была возможность пополнять запасы топлива в океане, в непосредственной близости от берегов противника, с надводных кораблей и подводных лодок. Кроме того, для гидросамолетов- бомбардировщиков не было необходимости строить огромные аэродромы со сверхпрочными многокилометровыми бетонными ВПП, являвшиеся отличными мишенями для ударных средств противника.

В 1955 г. P.JI. Бартини, работавший в то время в СИБНИА (Новосибирск), предложил два проекта сверхзвуковых летающих лодок – А-55 и А-57. По замыслу конструктора, самолет А-57 представлял собой стратегическую комплексную систему, включающую сам гидросамолет-амфибию, способный взлетать и садиться на водную поверхность, а также на снег и лед (это допускало возможность использовать аэродромы передового базирования, размещенные в Арктике на дрейфующих льдинах), а также тяжелый управляемый реактивный снаряд РСС, создававшийся в ОКБ П.В. Цыбина и располагавшийся на самолете-носителе.

Самолет предполагалось выполнить по схеме «бесхвостка» с ярко выраженной интегральной компоновкой (собственно фюзеляж практически отсутствовал). «Самобалансирующееся» крыло (балансировка достигалась круткой по размаху) с минимальным суммарным волновым и индуктивным сопротивлением, имеющее переменную стреловидность по передней кромке, имело в центре сверхкритический выпуклый вниз профиль, а на концах – выпуклый вверх. Колесное шасси отсутствовало, взлет и посадка на лед и воду выполнялись с использованием убирающейся под центральную часть самолета гидролыжи. Для взлета с обычного аэродрома предполагалось использовать сбрасываемые после отрыва от земли колесные тележки. Экипаж самолета составлял три человека. А-57 должен был нести оборудование, необходимое для автономной эксплуатации в океане или на арктической льдине: имелось необходимое шкиперское оборудование, сквозной проход вдоль всей лодки, гальюн для экипажа. Все операции по первоочередному техническому обслуживанию бомбардировщика выполнялись в пределах обводов крыла и вертикального оперения, т. е. самолет можно было обслуживать на плаву.

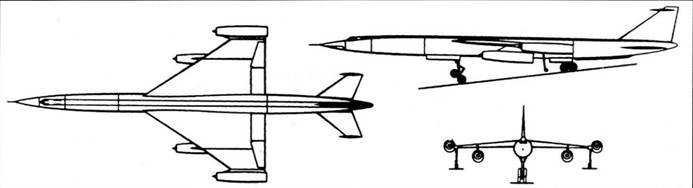

Схема самолета М-50

Самолет предполагалось оснастить БРЛС СВР-1, активными системами РЭП «Роза» и «Веник», системой постановки пассивных помех ТРС-45, навигационным комплексом «Ветер», комплексом связи «Планета» и гидроакустической системой связи с подводными лодками «Охотск».

Расчетная максимальная скорость А-57 составляла 2500 км/ч, практический потолок (в зависимости от полетной массы) 18 000- 23 000 м, практическая дальность 15 000 км.
