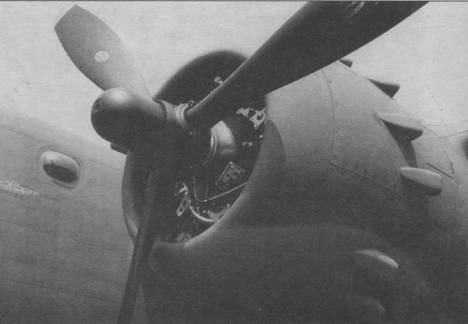

Передняя часть мотогондолы В-25С-25 с индивидуальными выхлопными патрубками

Аварийный выпуск шасси у ранних модификаций – механический. Одну лебедку, для носовой стойки, ставили у бомбардира, другую, для основных, – у стрелка-радиста. Начиная с серии С-5 был введен выпуск шасси аварийной ручной гидропомпой. У пилотов имелась световая сигнализация, сообщающая о положении стоек и створок шасси. Если стойки после выпуска не вставали на замки, в кабине раздавался еще и звуковой сигнал.

Под хвостовой частью самолета находился небольшой костыль. Он должен был защитить фюзеляж при ошибках пилота на взлете и посадке. На модификациях А и В костыль был выдвижным, убирающимся в полете. Позднее его сделали неподвижным и заключили в обтекатель.

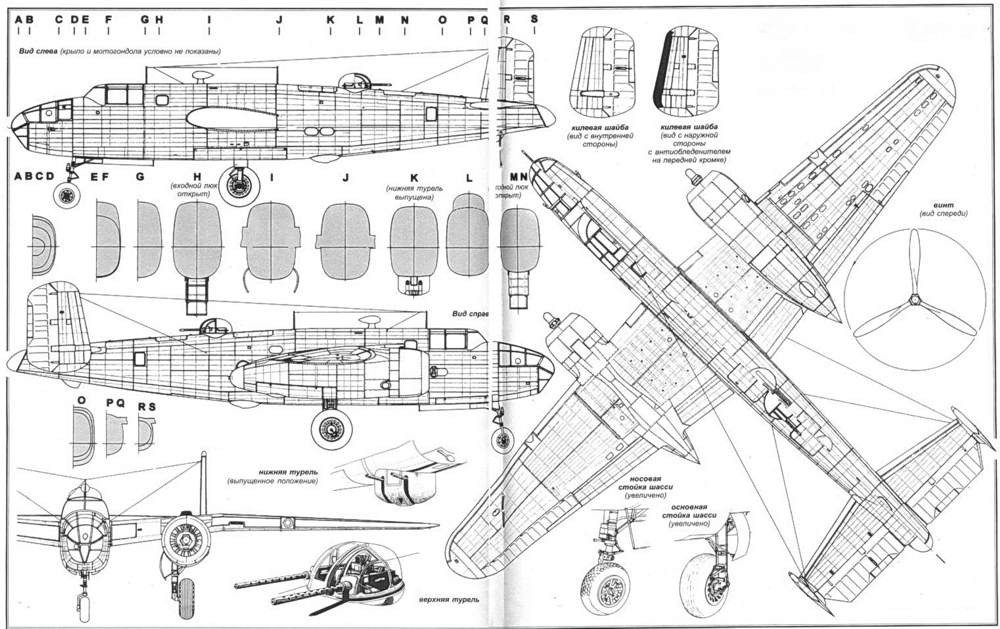

Компоновочная схема B-25J

Бомбардировщик В-25 оснащался двумя моторами типа R-2600-9 (модификации А,В), R-2600-13 (модификации С, D и G) или R-2600-29 (модификации J и Н). Это были 14-цилиндровые двухрядные звездообразные двигатели воздушного охлаждения с двухступенчатыми нагнетателями. Они вращали трехлопастные металлические (с дюралевыми лопастями) воздушные винты Гамильтон «Стандард Гидроматик» 23Е50 диаметром 3,835 м. Механизм управления шагом винта – гидравлический. Пропеллеры типа автомат, флюгируемые.

Двигатели устанавливались на ферменных моторамах, сваренных из стальных труб. Амортизирующие башмаки ослабляли передачу вибраций на планер самолета. Двигатели были заключены в капоты типа NACA. Капот имел юбку, регулировавшую количество проходящего воздуха. Воздухозаборник карбюратора располагался над капотом. Поворотная заслонка позволяла при необходимости забирать воздух из подкапотного пространства. На некоторых машинах на всасывающий патрубок карбюратора устанавливался противопыльный фильтр.

Выхлоп осуществлялся через общий коллектор и патрубки по обе стороны капота, на самолетах модификаций С и D некоторых серий- через «пальчиковые» пламегасители, позднее – через индивидуальные патрубки для каждого цилиндра.

Бензобаки мягкие многослойные, из резины. С модификации В-25А изнутри них наносился слой протектора. До В-25С № 41-12818 самолеты несли по четыре бака в центроплане общей емкостью 4745 л, далее десять баков емкостью 5880 л (были добавлены баки в консолях емкостью 1140 л). Дополнительно к этому можно было установить металлический бак на 2210 л в бомбоотсеке. С серий С-25 и D-20 альтернативно ввели еще мягкий бак для бомбоотсека (емкостью 810 л) и металлический на 1265 л. При перегонке самолетов можно было ставить дополнительные баки, размещавшиеся в кабине бомбардира (два бака общим объемом 378 л), в туннеле к этой кабине (295 л) и в проходе над бомбоотсеком (200 л). Предусматривалась перекачка топлива из одного бака в другой в полете.

В Советском Союзе самолет оборудовался системой заполнения свободного пространства баков нейтральным газом. Ассортимент дополнительных топливных баков у нас расширили несколькими типами отечественного производства, включая подковообразный для бомбоотсека и сбрасываемый картонный (емкостью 830 л) для подвески на наружных бомбодержателях.

Маслобаки, вмещавшие по 142 л, находились в мотогондолах за противопожарными перегородками. Баки протестированные. Маслорадиаторы (по два на каиодый двигатель) укладывались горизонтально в крыле с наружной стороны от мотогондол. Подача в них воздуха регулировалась створками на выходе, управляемыми тросиками из пилотской кабины. На земле в бак можно было ввести электрообогреватель для предварительного прогрева масла.

Для облегчения эксплуатации зимой предусматривалось также разжижение масла бензином перед запуском двигателей.

Гидросистему запитывали две помпы, установленные на моторах. Гидравлика обеспечивала уборку и выпуск щитков и шасси, открытие и закрытие створок ниш шасси и бомбоотсека, управление юбками капотов моторов, перезарядку пулеметов, работу тормозов основных колес.

При отказе гидропомп на моторах можно было воспользоваться аварийной ручной помпой (введенной начиная с серии С-5) или гидроаккумуляторами. Один гидроаккумулятор обслуживал щитки, юбки капотов и створки бомбоотсека, второй давал возможность троекратно задействовать тормоза колес.

Электросистема однопроводная, с напряжением 24 В (на модификациях А и В – 12 В). Электрогенераторы «Бендикс» монтировались на обоих моторах. Имелись два аккумулятора. На земле бомбардировщик мог подсоединяться к стационарной сети через специальный разъем.

Освещение кабин – обычное и ультрафиолетовое. Последнее применялось при ночных полетах и вызывало свечение шкал приборов и маркировки на ручках и тумблерах.

Кислородное оборудование на большинстве модификаций складывалось из шести баллонов емкостью по 40 л каждый, восьми кислородных приборов А-9А с ручным регулированием подачи кислорода, пяти масок А-8А или А-8В. Ha B-25J стояли легочные автоматы А-12 или А-13 с масками А-9 или А-10. Таких масок имелось шесть (по числу членов экипажа).

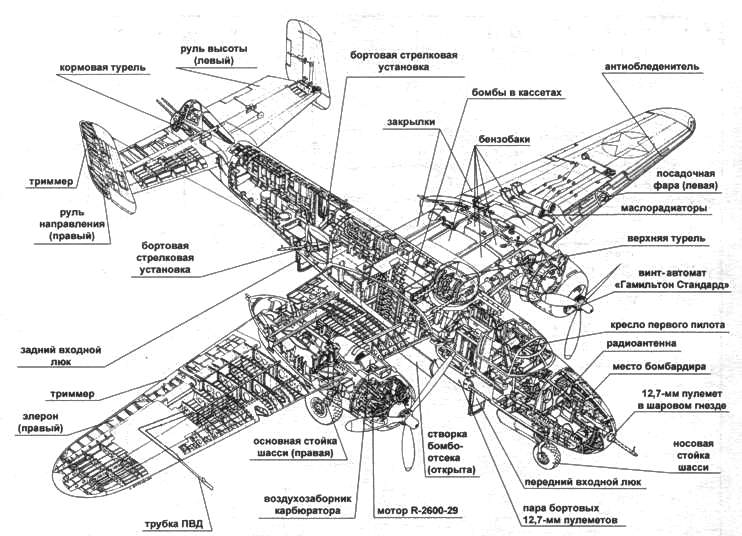

Норт Америкэн В-25С

Противообледенительное оборудование включало пневматические антиобледенители «Гудрич» на передних кромках крыла, стабилизатора и килей. Лопасти винтов омывались спиртовой смесью, подаваемой электрическим насосом из бачка емкостью 17 л, располагавшегося в правой мотогондоле. С серии С-1 ввели омывание такой же смесью лобовых стекол пилотской кабины, прицельного окна у бомбардира и воздухозаборника карбюратора. Позднее на окне у бомбардира устройство для омывания сняли, заменив его электрическим «дворником».

Управление самолетом двойное, осуществлялось штурвалами и педалями. Бомбардировщик имел приборное оборудование, обеспечивавшее полеты вслепую, включая автоматический радиокомпас SCR-296A (на поздних сериях – SCR-296G). Его рамочная антенна в каплевидном обтекателе устанавливалась над фюзеляжем (у модификаций А, В, С, D и G) или под ним (у типов J и Н). Машина оснащалась автопилотом: на ранних модификациях – гидравлическим Сперри А-3, на B-25J – электрическим Джек-Гейнтц А-ЗА, отличавшимся лучшим быстродействием и увязанным с гиростабилизированным бомбовым прицелом.

На самолете было две радиостанции. Основная, для связи с землей, находилась у стрелка-радиста. На В-25А и В-25В устанавливалась станция SCR-AL-183, на всех более поздних модификациях – SCR-274N. Вторая радиостанция, поменьше, стоявшая в пилотской кабине, служила для связи между самолетами в группе. Имелось также самолетное переговорное устройство.

Бронезащита (введенная с модификации В-25А) включала бронеспинки у пилотов (толщиной 9,6 мм, первоначально ставилась только командиру самолета) и плиты у бомбардира – вертикальную толщиной 9,6 мм и горизонтальную (на полу) толщиной 10,2 мм. Стрелков прикрывала сзади сплошная стальная перегородка в фюзеляже толщиной 9 мм. В ней имелась дверь для прохода в хвостовой отсек. На модификациях G и Н ставилась дополнительная наружная плита с левого борта под остеклением пилотской кабины, на типе J – такие же плиты по обеим бортам. На штурмовиках бронеспинка монтировалась и на кресле штурмана-заряжающего, устанавливалась броневая плита перед кабиной пилотов, защищалась укладка с 75-мм снарядами. На модификации J две дополнительных бронеплиты располагались перед приборной доской.
