расположенной на информационной палитре.

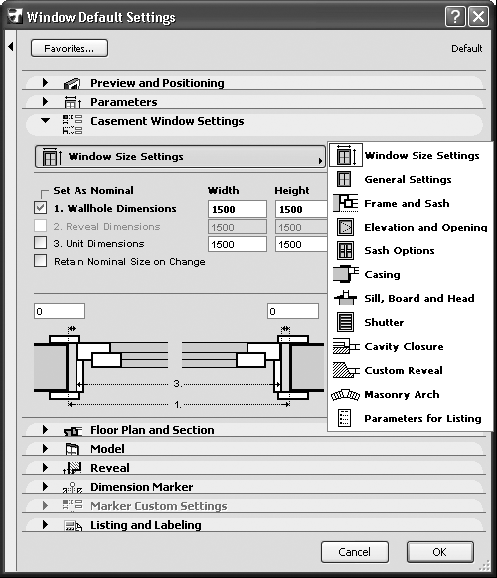

Рис. 6.9. Окно настройки параметров окон

Многие параметры дверей и окон совпадают по своему назначению, так как окна и двери схожи между собой. Оба объекта вставляются в стену, для чего в ней вырезается проем. Оба имеют длину и ширину, створки, могут иметь обналичку и т. д. Но есть и различия.

Раздел установки параметров дверей в рассматриваемом окне заменен разделом установок параметров окон. Название раздела настройки основных параметров, так же как и в окне настройки параметров дверей, меняется в зависимости от типа выбранного окна, изменены некоторые названия его подразделов, состав параметров и т. д. Остановимся только на тех элементах настройки, в которых произошли изменения:

General Settings (Общие настройки) – в этом подразделе настройки порога заменены настройками подоконника;

Frame and Sash (Рама и переплет) – данный подраздел введен вместо подраздела Door Frame (Косяк);

Elevation and Opening (Возвышение и открывание) – параметры открывания дверных створок заменены параметрами определения вида и способа открывания фрамуг и форточек;

Sash Options (Параметры переплета) – этот подраздел заменил собой подраздел Door Panel (Дверная панель), здесь определяется вид и устанавливаются параметры оконного переплета;

Sill, Board and Head (Отлив, подоконник и перевязка) – введен вместо подраздела Threshold and Head (Порог и притолока), здесь определяется наличие, вид и настраиваются параметры отливов и подоконников;

Custom Reveal (Параметры четвертей) – в данном подразделе можно дополнительно определить параметр Parapet Wall Inset (Глубина оконной ниши).

Еще раз напомним, что наличие и доступность в окне настроек параметров объекта конкретных разделов, подразделов, элементов управления, а также их наименований зависят от типа выбранного объекта и установок его параметров.

Чтобы создать окно, необходимо выполнить приведенную ниже последовательность действий.

1. Активизировать этаж с построенным в предыдущем примере контуром стены.

2. Нажать кнопку

палитры инструментов.

3. Открыть окно настройки параметров окна, нажав кнопку

4. Найти в библиотеке окно с именем W2 Casement HDiv И и щелкнуть на его изображении кнопкой мыши.

5. В разделе Preview and Positioning (Просмотр и размещение) настроить следующие параметры:

используя кнопку Anchor Point (Точка привязки), установить привязку окна по центру;

выбрать способ привязки окна к стене с отступом в толщу стены, без четвертей, используя кнопку

установить глубину закладки окна в стену равной 120 мм.

6. Установить флажки Casing Out (Наружная обналичка), Casing In (Внутренняя обналичка) и Sill In (Внутренний отлив) в подразделе General Settings (Общие настройки) раздела Casement Window Settings (Установки параметров окна). Остальные флажки нужно снять.

7. Нажать кнопку OК, чтобы завершить настройку параметров окна.

8. Щелкнуть кнопкой мыши на плане стены – в стене появится проем, а указатель мыши примет форму

9. Указать сторону открытия окна – наружу, переместив указатель мыши вне контура стены.

10. Щелкнуть кнопкой мыши, чтобы завершить построение.

Процесс построения окна ничем не отличается от процесса построения двери. На плане объекта в стене появится условное обозначение окна. Следует переключиться в окно трехмерного отображения и редактирования объекта и посмотреть результат построения (рис. 6.10).

Перейдите в режим редактирования объекта, выбрав построенное окно, и, изменяя его настройки, уточните параметры окна, если это необходимо.

В ArchiCAD имеются еще два объекта, связанные с окнами, – угловые окна и световые люки. Кнопка активизации инструмента построения угловых окон Corner Window (Угловое окно)

по умолчанию отсутствует на палитре инструментов. Вызвать ее можно командой главного меню ArchiCAD Design Design Tools Corner-Window (Проектирование Инструменты проектирования Угловое окно).

Угловое окно при его создании привязывается к ближайшему от указанной точки вставки углу стены. Кроме места вставки и внешнего вида, это окно ничем не отличается от обычных, поэтому подробно рассматривать его нет смысла.

Инструмент построения световых люков вызывается кнопкой Skylight (Световой люк)

расположенной на палитре инструментов.

Основные параметры световых люков – размеры конструкционных элементов рамы люка, количество световых проемов и их форма, которая может быть плоской, прямоугольной, призматической, круглой и т. п.

Рис. 6.10. Результат построения окна

В том же разделе библиотеки, что и световые люки, находятся мансардные окна, настройки основных параметров которых, определяющие внешний вид этих объектов, расположены в разделе Parameters (Параметры).

Один из самых интересных объектов библиотеки ArchiCAD – лестницы. Инструмент построения лестниц активизируется нажатием кнопки Stair (Лестница)

расположенной на палитре инструментов. При этом на информационной палитре открываются элементы управления настройками параметров лестниц (рис. 6.11).

Рис. 6.11. Элементы управления настройкой параметров лестниц

Окно Stair Default Settings (Настройки параметров лестниц по умолчанию) (рис. 6.12) открывается нажатием кнопки
