Нажатие кнопки

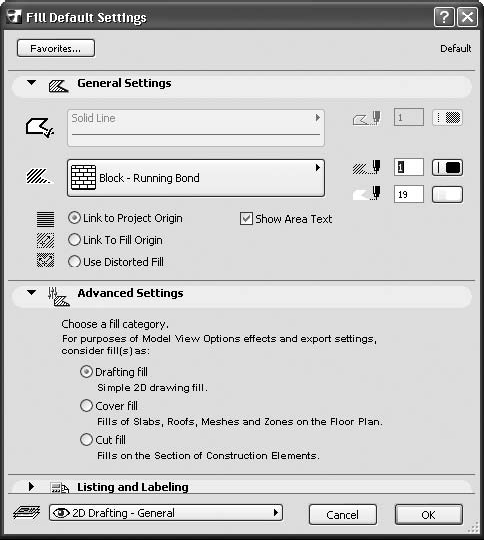

открывает окно настройки параметров штриховки Fill Default Settings (Настройки параметров штриховки по умолчанию) (рис. 3.25).

Основные элементы управления настройкой параметров штриховки расположены в разделе General Settings (Общие настройки). В отличие от уже рассмотренных графических примитивов штриховка в общем случае состоит из трех объектов: контура, основного рисунка и фоновой области. В соответствии с этим для отрисовки каждого из этих параметров можно назначить собственное перо.

Рис. 3.25. Окно настройки параметров штриховки

Кнопка

предназначена для включения / отключения режима отрисовки границы вокруг области штриховки. При включении режима отрисовки становятся доступными кнопка выбора типа линии и элементы управления выбором пера для границы области штриховки, которые расположены справа от указанной кнопки. Соответствующая кнопка информационной палитры имеет несколько другой вид, чем обсуждаемая, а именно

(галочка находится в левом верхнем углу, а не в правом нижнем), но выполняет такую же функцию.

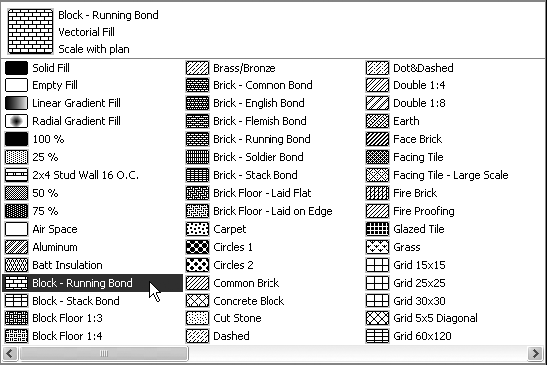

Под кнопкой выбора типа линии для границы области штриховки расположена кнопка выбора шаблона штриховки. Нажатие этой кнопки открывает список стандартных шаблонов штриховки (рис. 3.26), каждый из которых можно выбрать, щелкнув кнопкой мыши на нужном объекте списка.

Рис. 3.26. Список типов штриховки

Кроме обычных шаблонов штриховки можно выбрать сплошную заливку области, а также градиентные заливки – линейную и радиальную. Градиентная заливка – плавное изменение плотности закраски от начала до конца или от центра до краев области штриховки.

Справа от кнопки выбора типа штриховки расположены кнопки выбора перьев для элементов рисунка и фона штриховки.

В нижней части раздела General Settings (Общие настройки) расположен переключатель, определяющий угол наклона элементов шаблона штриховки, который можно установить в следующие три положения:

Link to Project Origin (Привязка к системе координат проекта) – положение элементов рисунка штриховки будет оставаться неизменным вне зависимости от изменения угла наклона области штриховки;

Link to Fill Origin (Привязка к системе координат штриховки) – угол наклона элементов штриховки определяется пользователем;

Use Distorted Fill (Использовать произвольный угол) – углы наклона и относительные размеры элементов штриховки определяются пользователем.

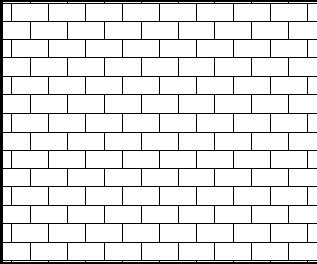

При построении штриховки с установкой переключателя в первое положение никаких дополнительных действий, кроме определения контура области штриховки, делать не нужно (рис. 3.27).

Рис. 3.27. Стандартная штриховка Block – Running Bond (Кирпич – кладка перевязью)

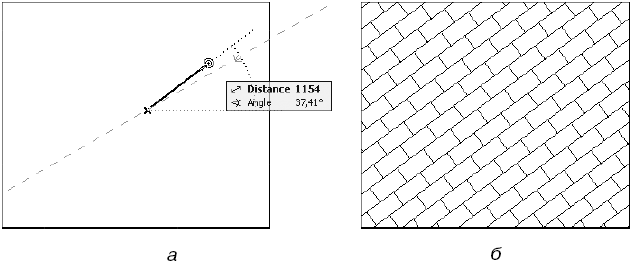

Если установить переключатель во второе положение, то построением контура области штриховки дело не закончится. Необходимо будет последовательными щелчками указать начальную и конечную точки вектора, определяющего угол наклона штриховки относительно горизонтальной оси (рис. 3.28, а). После указания конечной точки область будет заштрихована выбранным типом штриховки, сориентированным в соответствии с направлением вектора (рис. 3.28, б).

Рис. 3.28. Определение угла наклона шаблона штриховки

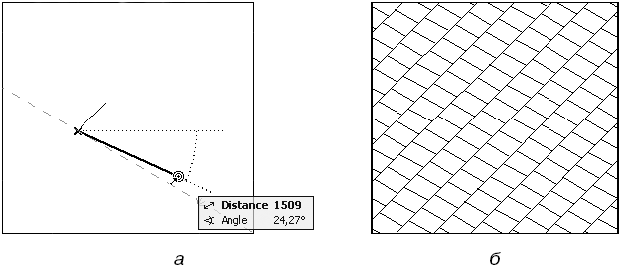

Установка переключателя в третье положение позволяет, во-первых, определить не просто угол наклона шаблона штриховки, но и взаимную ориентацию его элементов, а во-вторых, установить соотношение длин элементов штриховки. После определения контура система выведет запрос на ввод двух векторов, исходящих из одной точки (рис. 3.29, а). Каждый из векторов определяет угол наклона и относи тельный размер элементов штриховки, ориентированных в разных направлениях (рис. 3.29, б).

Рис. 3.29. Произвольное изменение параметров штриховки

Кроме того, установка для шаблона штриховки произвольного угла наклона его элементов делает вид объектов, показанных на разрезах и фасадах, а также скатов крыш на планах этажей более естественным.

ArchiCAD предоставляет пользователю мощные средства управления отображением проекта на экране. Сейчас рассмотрим только самые основные инструменты управления видом проекта, используемые при работе практически постоянно. Эти инструменты сгруппированы на панели, расположенной в нижней части экрана слева от горизонтальной линейки прокрутки изображения (рис. 3.30).

Рис. 3.30. Инструменты управления просмотром

Назначение этих кнопок достаточно прозрачно, поэтому опишем только некоторые из них.

Current Scale (Текущий масштаб) – кнопка установки масштаба чертежа. Нажатие этой кнопки открывает окно с запросом выбора из предлагаемого списка одного из стандартных масштабов или установки произвольного масштаба.

Zoom (Масштабирование) – кнопка индикации текущего увеличения изображения относительно установленного масштаба. При использовании элементов управления, изменяющих видимый размер изображения, текущее значение увеличения в процентах от реального масштаба отображается на данной кнопке. Нажатие кнопки устанавливает увеличение, соответствующее установленному масштабу, то есть 100 %.

Zoom Options (Выбор масштабирования) – кнопка быстрого выбора. При нажатии этой кнопки открывается меню со списком стандартных масштабов и сохраненных видов (рис. 3.31).

Scroll-Zoom (Изменение масштабирования) – кнопка управления динамическим изменением масштаба изображения. После нажатия этой кнопки и последующего щелчка на поле экрана движение указателя мыши будет изменять масштаб изображения.

Increase Zoom (Увеличение масштаба) – кнопка увеличения масштаба изображения выделенной области.
