2. Переместите указатель в следующую точку и зафиксируйте ее щелчком кнопки мыши. Эта точка будет являться опорной точкой кривой.

3. Последовательно перемещая указатель мыши, подбирайте кривизну очередного сегмента. Фиксируйте сегмент щелчком кнопки мыши (рис. 3.26), определяя очередную опорную точку.

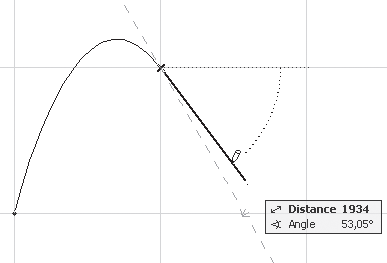

Рис. 3.26. Построение кривой методом обычного сплайна

4. Завершите построение кривой двойным щелчком кнопки мыши в конечной точке.

Процесс построения кривой Безье отличается от создания обычного сплайна как алгоритмом формирования кривой, так и самой методикой построения. Для создания кривой этим методом щелкните на кнопке

и выполните следующие действия.

1. Укажите начало кривой, щелкнув кнопкой мыши на свободном месте рабочего поля. В указанном месте появится маркер в виде косого креста.

2. Переместите указатель мыши в следующую точку и нажмите левую кнопку мыши. В указанном месте появится маркер в виде косого креста, определяющий опорную точку кривой.

3. Не отпуская кнопку, подберите необходимую кривизну сегмента перемещением указателя (рис. 3.27).

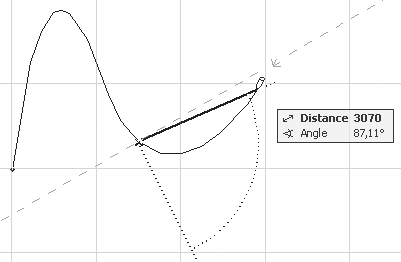

Рис. 3.27. Построение кривой Безье

4. Отпустите кнопку мыши.

5. Повторяйте пункты 2–3 до окончательного построения кривой.

6. Зафиксировав кривую двойным щелчком кнопки мыши в конечной точке.

Отрисовка эскизной линии – самый простой способ построения произвольной кривой. Для выполнения этой операции щелкните на кнопке

затем – на рабочем поле и перемещайте указатель мыши по необходимой траектории. Линия будет повторять движение указателя (рис. 3.28). Опорные точки при построении кривой данным методом генерируются автоматически.

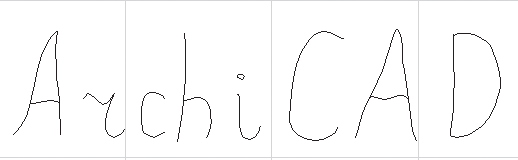

Рис. 3.28. Пример отрисовки эскизной линии

Если с помощью кнопки

установить режим отрисовки замкнутого контура, то конечные точки всех создаваемых линий будут автоматически соединяться с начальными. В различных методах рисования замыкание производится по-разному. В режиме отрисовки кривой Безье контур замыкается прямой линией после фиксации конечной точки. В остальных режимах контур замыкается рассчитанной по определенному алгоритму кривой, причем это делается динамически в процессе построения кривой. Попробуйте самостоятельно построить кривые всеми методами в этом режиме, чтобы получить представление о механизме замыкания контуров.

Инструмент создания штриховок можно активизировать кнопкой Fill (Штриховка)

в разделе Document (Документ) палитры ToolBox (Палитра инструментов). Элементы управления этим инструментом появятся при его выборе на палитре Info Box (Информационная палитра) (рис. 3.29).

Рис. 3.29. Вид информационной палитры в режиме выполнения штриховки

В области выбора методов построения штриховки расположены три кнопки:

•

– построение области штриховки в виде замкнутого произвольного контура;

•

– создание прямоугольной области штриховки с указанием координат начальной и конечной точек диагонали прямоугольника;

•

– построение прямоугольной области штриховки по диагонали прямоугольника с поворотом на указанный угол.

Мы не будем рассматривать данные методы построения, так как вы уже знакомы с ними по соответствующим способам построения линии и полилинии. Разница заключается только в том, что при использовании инструмента Fill (Штриховка) область внутри отрисованного контура будет заполнена выбранным шаблоном штриховки. Более подробно опишем настройку параметров штриховки, поскольку они, в силу специфики штриховки, отличаются от параметров, приведенных выше графических примитивов.

Чтобы открыть окно настройки штриховки Fill Default Settings (Установки параметров штриховки по умолчанию) (рис. 3.30), нужно щелкнуть на кнопке Settings Dialog (Окно настроек)

расположенной на палитре Info Box (Информационная палитра).

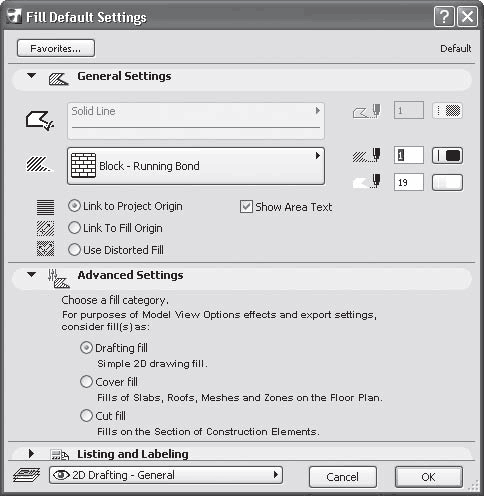

Рис. 3.30. Окно параметров штриховки

Основные настройки штриховки расположены в области General Settings (Общие настройки).

Кнопка Add/Remove Fill Outline (Добавить/убрать отрисовку границ)

предназначена для включения/отключения режима отрисовки границы вокруг области штриховки. При включении режима отрисовки становятся активными расположенные справа кнопки выбора типа линии и параметров пера для границы области штриховки.

Щелчок на кнопке выбора типа штриховки, расположенной под кнопкой выбора типа линии, открывает список стандартных типов штриховки (рис. 3.31). Обратите внимание на изменение внешнего вида кнопки, предназначенной для выбора типа штриховки, при подведении указателя к конкретному элементу списка. При щелчке кнопкой мыши на активном (подсвеченном) элементе списка выбранный тип штриховки устанавливается в качестве текущего.

Рис. 3.31. Список типов штриховки

Помимо привычной штриховки можно выбрать сплошную заливку области, а также градиентные заливки – линейную и радиальную. Под градиентной заливкой понимается плавное изменение плотности закраски от начала до конца или от центра до краев области штриховки.
