· No Background (Без фона) – фон зоны будет прозрачным.

• Флажок Show Cover Fill Pattern (Показывать шаблон штриховки перекрытия). При установке этого флажка отображается штриховка перекрытия зоны. Флажок недоступен при установленном флажке Show Cover Fill Contours Only (Показывать только контуры области штриховки на перекрытии) или при положении Empty (Отсутствует) переключателя Cover Fill Patterns (Шаблоны штриховки перекрытий).

• Флажок Show Zone Stamp (Показывать паспорт зоны). При снятом флажке паспорт зоны отображаться не будет.

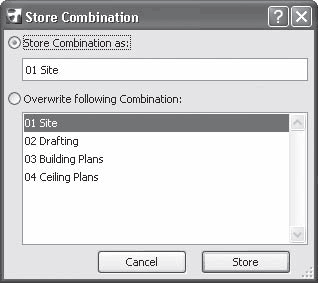

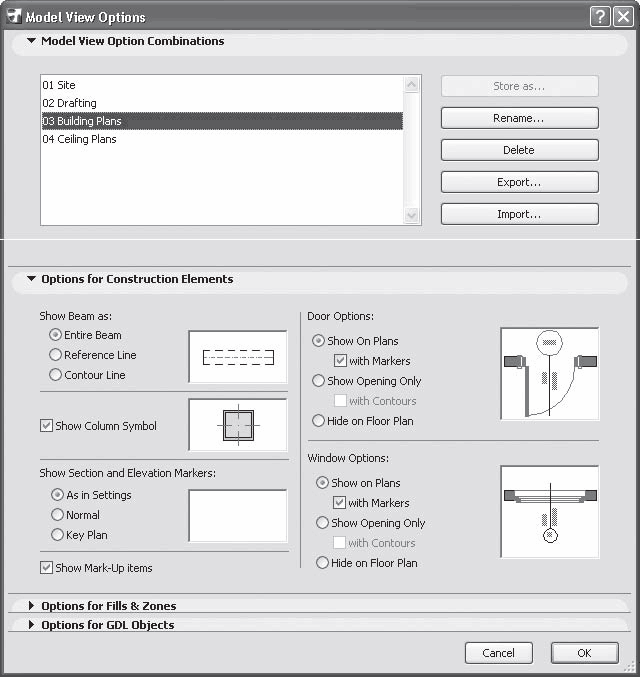

В области Options for GDL Objects (Параметры GDL-объектов) расположен переключатель Story Viewpoint Type (Тип отображения), определяющий вид условных обозначений для таких объектов, как потолочные светильники, вентиляционные решетки или детекторы дыма. В зависимости от установки переключателя в одно из положений – Floor Plan (План этажа) или Ceiling Plan (План перекрытия) – изменяется вид условного обозначения этих объектов.

Вы уже можете выводить на плоттер или принтер иллюстрации, в качестве которых выступают различные виды вашего проекта: поэтажные планы, разрезы и фасады, деталировочные чертежи, трехмерные изображения и т. п. Однако для сдачи проекта должен быть подготовлен комплект полноценной документации, оформленный с соблюдением определенных правил.

Концепция подготовки документации в ArchiCAD базируется на понятии книги чертежей (Layout Book). Под этим термином понимается совокупность листов чертежа (Layout), на которых пользователь может размещать виды проекта. Лист чертежа связан с шаблоном (Master) – объектом, определяющим параметры листа. Шаблон может включать графические и текстовые объекты, которые будут отображаться на всех листах, связанных с этим шаблоном. Листы можно группировать в подмножества (Subset), аналогичные папкам, то есть создавать собственную структуру проектной документации.

Используя эти абстрактные понятия, можно создать разнообразные схемы оформления чертежной документации. Мы ограничимся оформлением чертежей в соответствии с российскими стандартами. Под книгой чертежей будем понимать совокупность графической документации проекта. Каждый чертеж разместим на листе, с которым свяжем нужный формат. В соответствии с принятым решением составим следующий план оформления документации.

1. Создание и настройка книги чертежей.

2. Создание и настройка шаблонов листов чертежей (форматов).

3. Формирование документации (размещение видов на соответствующих форматных листах).

4. Вывод документации.

Вы уже привыкли работать с палитрой Navigator (Навигатор), обращаясь к ней по мере необходимости. Наиболее часто использовалась отображаемая по умолчанию его карта Project Map (Карта проекта), в которой расположены планы этажей, разрезы и фасады, деталировочные чертежи, 3D-проекции и т. п. Но навигатор позволяет просматривать структуру проекта и с помощью других вариантов (карт). В частности, для создания и просмотра иерархической структуры документации проекта предназначена карта Layout Book (Книга чертежей), для активизации которой необходимо щелкнуть на одноименной кнопке

расположенной на палитре инструментов навигатора. После щелчка на палитре навигатора появится структура чертежей документации.

Иерархическая структура чертежей начинается с корневой папки, которой является книга чертежей. Ее название совпадает с наименованием проекта. Дальнейшее расположение элементов структуры зависит от типа структуры, который выбирается щелчком на кнопке, размещенной под панелью инструментов палитры навигатора. Имеется два типа:

• Tree by subset (По подмножествам) – при выборе этого типа показывается создаваемая пользователем структура папок, в которые помещаются листы чертежей, в свою очередь являющиеся папками для размещенных на них видов. Последняя папка структуры – Masters (Шаблоны) – содержит листы шаблонов чертежей (рис. 13.8, а);

• Tree by master (По шаблонам) – основу структуры составляют листы шаблонов, которые являются папками для связанных с ними листов чертежей (рис. 13.8, б).

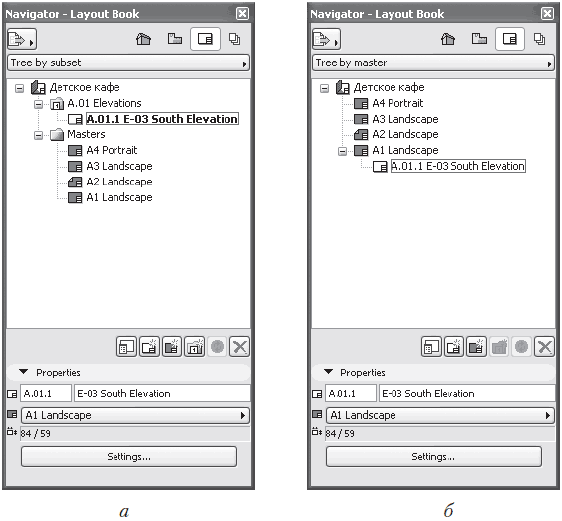

Рис. 13.8. Структура книги чертежей

Для работы с создаваемой или имеющейся структурой используется контекстное меню, вызываемое щелчком правой кнопки мыши на элементе структуры.

Однако можно применять кнопки, расположенные под рабочим полем структуры чертежей:

•

Settings (Параметры) – вызывает окно параметров выбранного элемента структуры;

•

New Layout (Создать лист) – создает новый лист чертежа;

•

New Master Layout (Создать шаблон) – создает новый шаблон;

•

New Subset (Создать подмножество) – создает подмножество чертежей (новая папка в структуре документации проекта);

•

Update (Обновить) – обновляет изображения выбранного чертежа;

•

Delete (Удалить) – удаляет выделенный элемент структуры.

Состав элементов управления, расположенных под рассмотренными кнопками, зависит от выбранного объекта и предназначен для управления их свойствами.

Окно настройки книги чертежей (рис. 13.9) можно вызвать одним из следующих способов:

• командой Book Settings (Параметры книги чертежей) контекстного меню корневой папки;

• кнопкой Settings (Параметры) в нижней части окна навигатора при выделенной корневой папке структуры чертежей;

• кнопкой

при выделенной корневой папке структуры чертежей.

Рис. 13.9. Окно настройки книги чертежей

Единственной задачей настройки книги чертежей является установка нумерации ее объектов. Эта задача решается с помощью следующих элементов управления.

• Переключатель структуры нумерации чертежей, имеющий два положения:

· Use Hierarchy (Tree View by Subset) (Использовать иерархию с подмножествами чертежей) – нумеруются созданные подмножества, и их номера включаются в номера расположенных в них чертежей;
