• Palette Schemes (Схемы палитр) – хранят положение, форму, размер и состояние (видима/скрыта) всех палитр и панелей инструментов, расположенных на экране. Эта схема отличается от всех остальных, так как ее параметры определяются не в окне Work Environment (Рабочая среда). Чтобы сохранить параметры схемы, нужно внести все нужные изменения в панели и палитры, а затем открыть раздел Palette Schemes (Схемы палитр) окна Work Environment (Рабочая среда) и воспользоваться кнопками Store as (Хранить как), Rename (Переименовать), Delete (Удалить), Redefine (Переопределить), Export (Экспорт) и Import (Импорт);

• Command Layout Schemes (Схемы расположения команд) – состав меню и панелей инструментов.

Чтобы применить сохраненную схему, выберите нужный раздел схемы, нажмите кнопку Apply Scheme (Применить схему), расположенную в правом верхнем углу диалогового окна Work Environment (Рабочая среда), и выберите имя нужной схемы. Нажмите OK, и параметры рабочей среды ArchiCAD изменятся в соответствии с выбранной схемой.

После нажатия OK схема сохранится под именем Custom (Особая) и будет доступна для использования. Однако если внести какие-то изменения и щелкнуть на кнопке OK, то измененный набор параметров сохранится под тем же именем, переписав предыдущий. По этой причине, если нужно оставить схему для долгосрочного использования, то следует сохранить ее под другим именем.

Для этого выберите в списке схем узел нужной схемы, например Tool Schemes (Схемы инструментов), в списке Stored Schemes (Сохраненные схемы) выберите схему, которую хотите сохранить под другим именем, и нажмите кнопку Store as (Сохранить как). В появившемся окне введите новое имя схемы (рис. 2.15) и щелкните кнопкой мыши на кнопке Store (Сохранить).

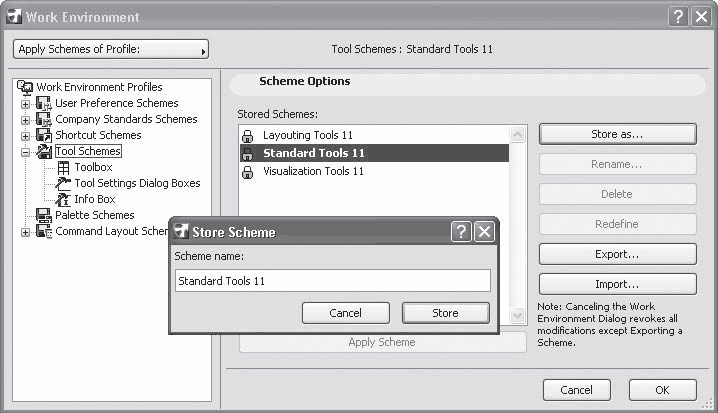

Рис. 2.15. Сохранение схемы

После сохранения схему можно экспортировать. Механизм экспорта применяется для обмена сохраненными настройками между проектами. После того как вы определили настройки схемы, выделите ее и щелкните кнопкой мыши на кнопке Export (Экспортировать). В появившемся окне выберите место расположения и имя файла, в котором будут сохранены настройки выбранной схемы. После щелчка на кнопке Export (Экспортировать) в указанном месте появится файл с расширением XML. Для загрузки настроек схемы в другой проект необходимо открыть его, затем активизировать окно Work Environment (Рабочая среда) и щелкнуть на кнопке Import (Импортировать). После выбора сохраненного файла в появившемся окне и щелчке на кнопке Import (Импортировать) настройки сохраненной схемы будут установлены в текущей конфигурации ArchiCAD.

Если пользователь или группа пользователей создали несколько схем, можно сохранить их вместе в организационной единице более высокого уровня – профиле. Профили также можно экспортировать и импортировать для применения на других компьютерах.

В ArchiCAD по умолчанию имеется три профиля:

• Standard (Стандартный) – предназначен для применения при выполнении обычных задач проектирования. Элементы интерфейса настроены таким образом, чтобы предоставить пользователю все необходимые инструменты, команды и функции для построения виртуального здания;

• Layouting (Документирование) – включает часто используемые команды для создания проектной документации и ее публикации;

• Visualization (Визуализация) – предназначен для использования при переходе проекта на стадию создания трехмерных изображений. Инструменты настроены специально для быстрого доступа к командам, относящимся к трехмерным окнам, трехмерной навигации и выводу трехмерных изображений.

Сами по себе профили не содержат параметров, они включают в себя только схемы. В профиле не обязательно должны храниться все шесть схем, и не обязательно применять весь профиль – можно использовать его отдельные схемы.

Для создания, удаления, импорта и экспорта профиля применяются соответствующие кнопки. Обратите внимание на кнопку Set as Default (Назначить по умолчанию), при помощи которой созданный профиль можно сделать профилем по умолчанию.

ArchiCAD является сложнейшей автоматизированной системой, предназначенной для профессиональной работы в области архитектурного проектирования. Количество разнообразных механизмов и функций, имеющихся в ее составе, составляет несколько сотен, а счет параметров идет на тысячи. Освоение такой системы, конечно же, невозможно без соответствующей документации.

Документация, поставляемая с ArchiCAD, обширна и разнообразна. В ней описаны все составные части, механизмы, функции и параметры этой системы. Документация предлагается в нескольких видах. В данном разделе рассмотрим систему интерактивной контекстно зависимой помощи, предназначенную для получения оперативной информации, которая может быть востребована в процессе работы.

Словосочетание «контекстно зависимая» означает то, что из всего многообразия информации на экран будет выведена именно та, которая связана с активным объектом.

Состав системы помощи ArchiCAD можно увидеть, если щелкнуть на пункте Help (Помощь) основного меню (рис. 2.16).

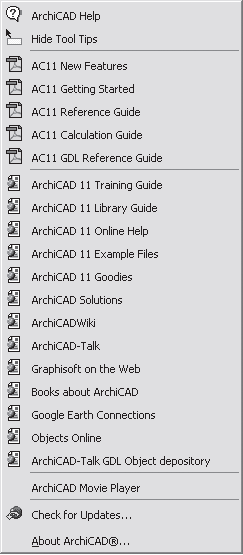

Рис. 2.16. Меню системы помощи

В пяти областях меню расположены команды вызова различных вариантов помощи. Поскольку основное внимание, как было упомянуто выше, будет уделено интерактивной системе помощи, поставляемой с ArchiCAD, рассмотрим эти области в обратном порядке.

В последней области расположены команды:

• Check for Updates (Поиск обновлений) – при выборе этой команды будет запущен поиск на сайте фирмы Graphisoft обновлений для установленной у вас версии ArchiCAD;

• About ArchiCAD (Об ArchiCAD) – выполнение данной команды отображает заставку с информацией об установленной на компьютере версии ArchiCAD.

В четвертой области размещена команда вызова проигрывателя обучающих файлов (ArchiCAD Movie Player).

В третьей области меню Help (Помощь) собраны команды, позволяющие запустить сайты с информационными ресурсами по ArchiCAD: от документации и интерактивных обучающих систем до пользовательских форумов и списков литературы.

• ArchiCAD 11 Traning Guide (Обучение ArchiCAD) – со страницы сайта, открывающейся при активизации этой команды, можно скачать фильмы, обучающие основам работы в ArchiCAD, созданию и редактированию объектов виртуальной модели проекта, созданию библиотечных объектов ArchiCAD, а также способам взаимодействия ArchiCAD с другими программами посредством обмена данными и коллективной работы над проектом.

• ArchiCAD 11 Library Guide (Документация по библиотеке ArchiCAD) – на этой странице для загрузки доступны PDF-файлы с описанием работы с библиотекой объектов и ее новыми возможностями, предоставляемыми одиннадцатой версией ArchiCAD.
