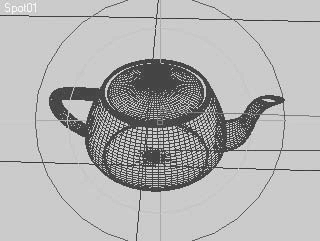

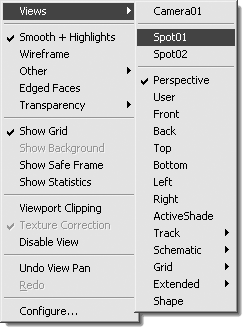

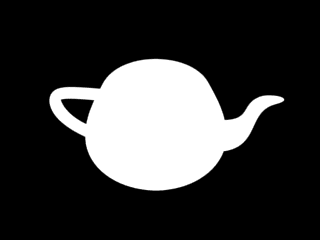

Рис. 5.14. Карта теней на начальном этапе

Как только вы это сделаете, можно переходить к созданию размытых краев на изображении. Это можно сделать разными способами, например воспользоваться программой Photoshop, где применить для выделения градиентную маску, а затем использовать фильтр размытия по Гауссу. Важно, чтобы по мере удаления от основания объекта (от плоскости, на которой стоит чайник и на которую будет отбрасывать тень) размытие становилось более заметным (рис. 5.15).

Рис. 5.15. Законченная карта теней

Как только размытие будет готово, сохраните его в любом удобном для вас формате и продолжите работу в 3ds Max.

Вернувшись в программу, нужно клонировать источник света, благодаря которому образуется тень (в данном случае это ключевой свет). Для этого выполните следующие действия.

1. Выделите источник света, который необходимо клонировать.

2. Выполните команду Edit– > Clone (Правка -> Клонирование) и в появившемся окне Clone Options (Параметры клонирования) выберите тип создаваемых при дублировании объектов, установив переключатель в положение Copy (Независимая копия объекта).

3. В окне Clone Options (Параметры клонирования) также задайте объекту значимое имя, чтобы впоследствии было легче выбирать его из списка, например shadow.

После этого активизируйте источник света (если он до сих пор не выбран) и разверните свиток Advanced Effects (Дополнительные эффекты), где в качестве Projector Map (Карта прожектора) выберите вашу карту тени (рис. 5.16).

Рис. 5.16. Свиток Advanced Effects (Дополнительные эффекты) для карты теней

В свитке Intensity/Color/Attenuation (Интенсивность/цвет/затухание) установите отрицательное значение параметра Multiplier (Яркость) (у меня эта величина равна –1,25). Исключите из освещения чайник (чтобы тень не ложилась на него, а только на плоскость). Для этого щелкните в свитке General Parameters (Общие параметры) на кнопке Exclude (Исключение) и в появившемся окне Exclude/Include (Исключение/включение) исключите чайник из визуализации (рис. 5.17).

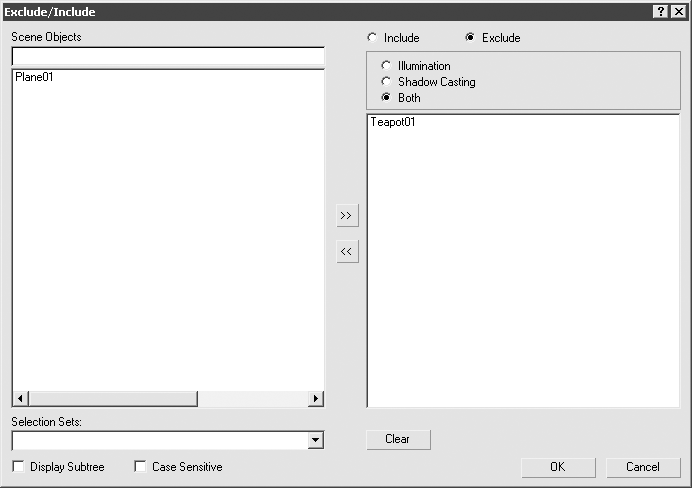

Рис. 5.17. Окно Exclude/Include (Исключение/включение) с исключенным из освещения чайником

Теперь можно выполнить финальную визуализацию сцены (рис. 5.18).

Рис. 5.18. Результат финальной визуализации сцены

Конечно, кроме достоинств, этот метод имеет и недостатки, один из которых – невозможность формирования падающих на объект теней от самого себя (как в данном случае с ручкой крышки). Однако часто можно добиться великолепных результатов при минимальных затратах сил, времени и компьютерных ресурсов.

В папке Examples\Глава 05\Base_light прилагаемого к книге DVD находится файл сцены данного упражнения, который называется Base_light.max.

Если вы решили создать заставку в стиле «Звездных войн» или нестандартно анимировать надпись, то вам не обойтись без такого эффекта, как луч лазера. В этом небольшом упражнении мы научимся создавать такой луч простыми средствами 3ds Max.

Начнем с моделирования объектов сцены. Для этого постройте в начале координат примитив Teapot (Чайник) выбрав из главного меню Create– > Standard Primitives -> Teapot (Создать -> Простые примитивы -> Чайник) с параметрами, показанными на рис. 5.19.

Рис. 5.19. Свиток Parameters (Параметры) настроек примитива Teapot (Чайник)

Излучение лазера можно представить виде плотного луча направленного света, поэтому для его имитации как нельзя лучше подойдет направленный источник света с цилиндрическим излучением – Target Direct (Нацеленный направленный источник света).

Для построения источника света, имитирующего луч, выполните следующие действия.

1. Выполните команду главного меню Create– > Lights– > Standard Lights– > Target Directional (Создать -> Источники света -> Стандартные источники света -> Нацеленный направленный).

2. Постройте в окне проекции Top (Cверху) источник света таким образом, чтобы луч проходил через примитив Teapot (Чайник). Сразу подкорректируйте положение источника света и его цели и в других окнах проекций.

3. В свитке Intensity/Color/Attenuation (Интенсивность/цвет/затухание) задайте параметру Multiplier (Усилитель) значение 5, а цвет луча сделайте ярко-красным (Red (Красный) – 255; Green (Зеленый) – 0; Blue (Синий) – 0) (рис. 5.20).

Рис. 5.20. Свиток Intensity/Color/Attenuation (Интенсивность/цвет/затухание) с настройками для источника света

4. В свитке Directional Parameters (Параметры направленного источника света) задайте параметру Hotspot/Beam (Яркое пятно/луч) значение 0,5, а Falloff/Field (Край пятна/область) – 2,5.
